偏心异径变径管件DN150转DN100

　　在流体输送管路的现场布置中，管径切换是绕不开的环节。当上游主干管采用DN150规格、下游支管或设备接口收窄至DN100时，若直接采用同心异径管，在水平敷设的管段上很容易在变径处形成气袋或液袋——输送液体时顶部积聚气体会影响泵的吸入性能，输送气体时底部积液则会带来水击、腐蚀等隐患。偏心异径管正是为这类水平管路变径场景设计的，它通过让两端管口的一条母线保持平齐，使变径过渡偏向一侧，从而保证管顶或管底连续平直，避免死角积存介质。

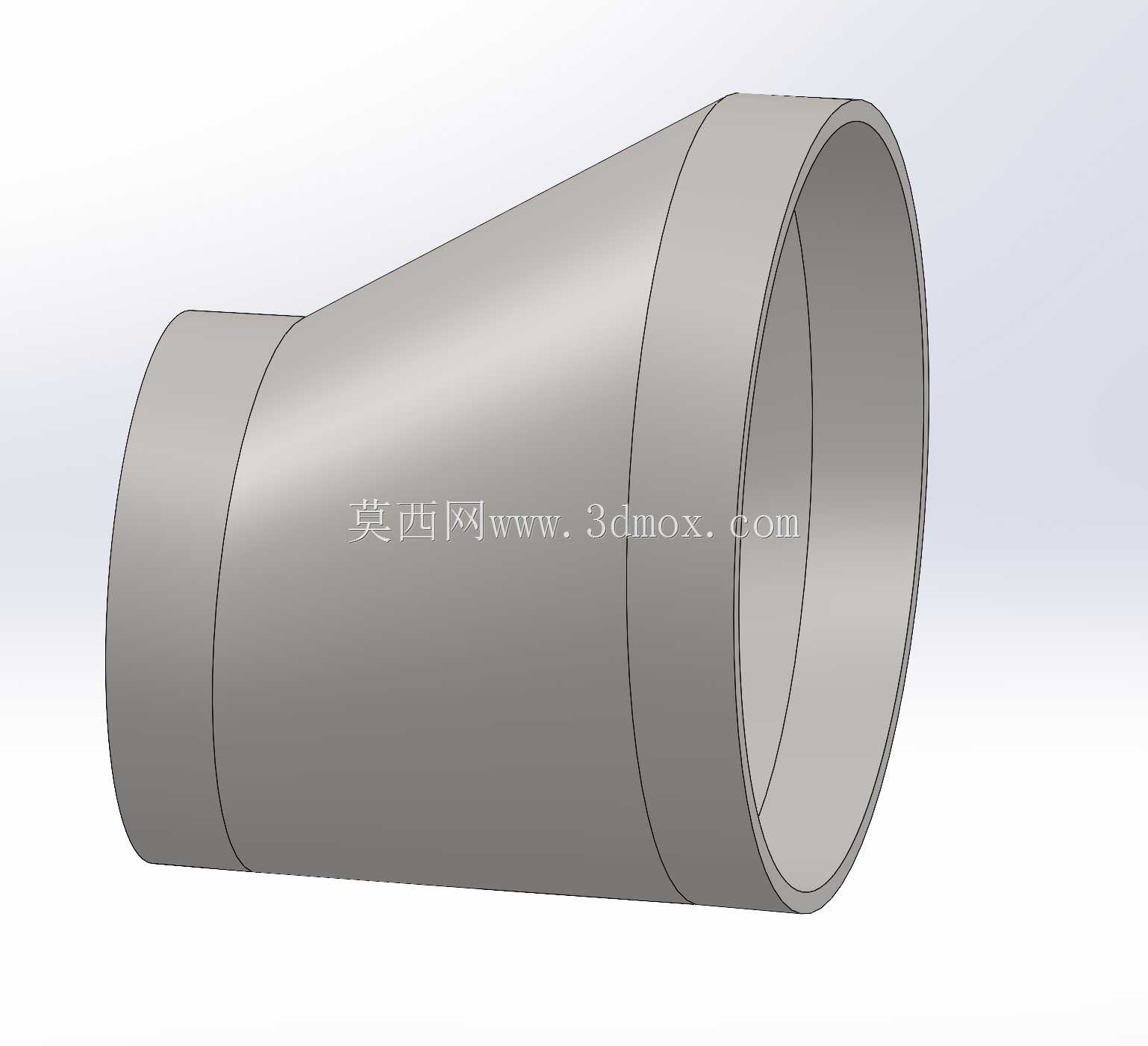

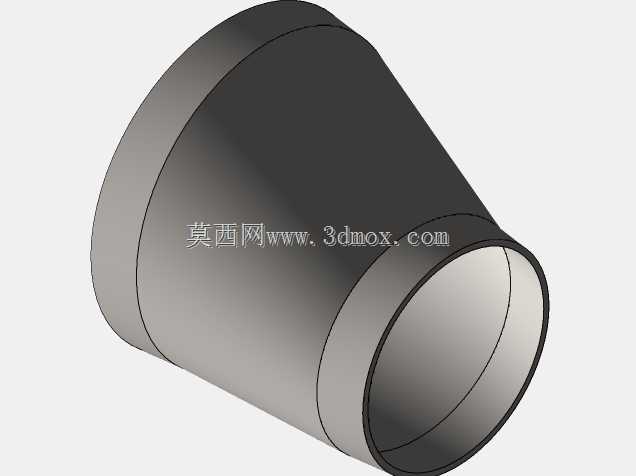

　　从结构上看，该件为无缝成型的偏心异径接头，大端对应6英寸公称通径，小端对应4英寸公称通径，整体呈锥形过渡筒体。大端和小端均预留有直边段，这部分圆柱段并非多余结构：一方面为焊接对口提供了充足的贴合长度，现场组对时焊工可以沿环缝均匀施焊，不必在锥面上起弧收弧；另一方面直边段也便于与法兰、弯头或阀门等标准管件对接，保证焊缝位置避开应力集中的锥度过渡区。锥段的壁厚沿轴向保持均匀过渡，成型后内外表面光滑连续，没有同心件那种对称收窄带来的局部突变。

　　建模时的处理思路围绕可制造性展开。先确定两端管口的公称直径与壁厚，按照无缝异径管的标准锥度拉伸出主体锥面，再在两端分别延伸出等径直边段。偏心的关键在于大小端圆心的偏移量：取平齐侧母线为基准，两端圆心在垂直于该母线的方向上错开，偏移距离恰好等于大小端半径之差，这样平齐一侧的母线全程为直线，另一侧则平滑斜收。完成实体后对两端环口做坡口处理的预留，实际工程中焊接端通常需要加工V形坡口，模型中保留直边厚度即可方便后续出工程图时标注坡口角度与钝边尺寸。

　　安装边界方面，布置水平管段时需要特别注意偏心方向的选择。泵吸入管路通常采用“顶平”安装，即异径管平齐母线朝上，防止顶部窝气影响泵的正常吸程；而泵出口或带积液的气体管路则多采用“底平”安装，让平齐母线朝下，便于凝液顺坡排走。三维建模阶段就应当把这个方向性体现出来，在装配体中按照实际流向放置异径管，避免现场装反。该件两端均为对焊连接，轴向长度需满足标准异径管的结构长度要求，既要保证锥面过渡平缓、减少局部阻力，又不能过长而浪费材料和占用管廊空间。

　　这类管件广泛应用于泵站进出口配管、暖通空调水系统、化工工艺管道、消防给排水以及市政输水工程中。在泵组选型配管时，吸入管往往比泵入口口径大一级，通过偏心异径管过渡可以在降低入口流速、减少阻力损失的同时，避免气蚀风险；在管网分支处，主干管变径接出较小口径设备时，偏心结构也能保证水平管段的排净与排气要求。相比采用铸造或拼接方式制造的变径件，无缝冷压成型的异径管组织致密、焊缝少，承压能力和密封可靠性更高，适合中高压流体工况。

　　从流道角度看，偏心锥段的通流面积沿轴向渐变，介质从大端流向小端时流速逐步升高，过渡平缓使得局部水头损失明显小于 abrupt 变径；反向流动时则起到减速扩压的作用。设计校核中需要关注锥角大小，锥角过大会导致流道壁面脱流、增大阻力，锥角过小则管件过长，标准件的锥度取值正是在这两者之间取得的平衡。此外偏心带来的不对称结构在支吊架布置时也需留意，变径件自重和介质重量的合力中心偏离轴线，相邻支架的位置和承载要相应调整，避免接口处承受额外弯矩。
