分叉式镂空夹持导向支座结构

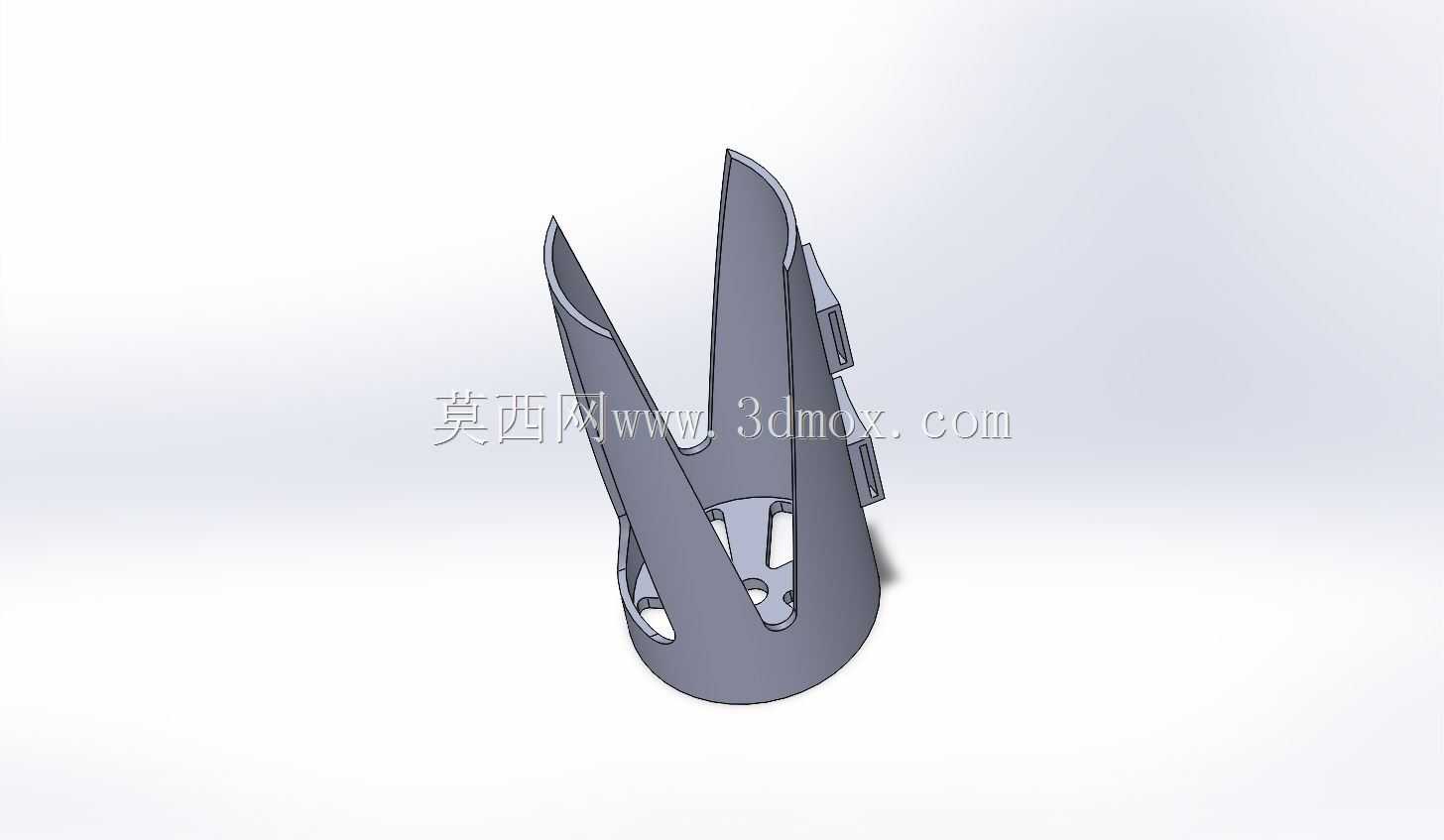

　　该零件属于典型的分叉式夹持导向构件，整体采用下部圆筒基座与上部双叉臂组合的构型，在工装夹具、轻载定位机构以及教学验证类机械结构中具有较强的代表性。下部圆筒段构成主要安装边界，可套入对应外径的立柱、导向轴或支撑管，通过侧壁预留的连接区域实现周向固定；圆筒端面并非简单封闭，而是设置了带孔位的连接板，孔位分布兼顾减重与紧固件穿过需求，使零件能够与底部支架、滑块或工作台面形成稳定连接。

　　上部两支弧形叉臂从圆筒侧壁向上延伸，臂体采用薄壁曲面形态，内侧形成开放的V形容纳空间。该空间可用于容纳杆状件、管状件或其他需要侧向导入的工件，叉臂在受力时提供弹性夹持趋势，也可作为导向通道，使外部零件沿两臂之间的曲面滑入预定位置。与整体实心支座相比，这种分叉结构减少了材料堆积，同时保留了沿臂长方向的抗弯轮廓；臂板外侧设置的阶梯状凸台，可作为限位面、贴靠面或附加压块的安装基准，避免夹持过程中零件发生侧向偏转。

　　从结构设计思路看，该件重点处理了基座与叉臂之间的过渡区域。圆筒与臂板交接处采用连续曲面过渡，降低尖角造成的应力集中；臂体根部宽度较大，向顶端逐渐收窄，使载荷能够从接触区逐步传递到圆筒基座。底部连接板上的孔洞并非单纯装饰，其位置对应常见的螺栓布置区域，设计时需要核对孔边到圆筒壁的距离，保证拧紧时具有足够的承压面积。若用于实际工装，还应结合被夹持件的直径、表面硬度和重复定位频率，确定臂体厚度与开口角度；开口过小会导致导入困难，开口过大则会降低夹持刚性。

　　在实际应用场景中，这类构件可布置在手动装配工位、检测支架或轻型导向装置上。工件从两叉臂上方进入后，被V形空间自动引导至中心位置，下部圆筒再承担支撑和姿态保持功能。若配合锁紧螺钉、压块或弹性套使用，它能够完成快速取放与定位；若用于演示机构，则可直观展示薄壁曲面、分叉支撑、镂空减重和孔位连接等结构特征。建模时应优先保证圆筒内外圆、臂板对称面和底部连接孔的同轴、对称关系，曲面过渡需连续，壁厚应尽量均匀，避免后续成型或加工时出现局部薄弱区。

　　安装边界方面，下部圆筒的轴向长度决定了与轴类基础件的配合接触范围，侧壁凸台决定外部附加件的避让尺寸，上部叉臂最高点则构成整机高度包络。布置时需要在叉臂外侧预留工件取放空间，在底部孔位下方预留紧固件操作空间，并确认两臂张开后不会与相邻机构发生干涉。整体结构不以承受大冲击载荷为目标，而更适合轻载定位、柔性导向和装配辅助场合。
