两寸管道沟槽式快装联轴器结构

　　该结构对应两寸公称通径管道系统中的沟槽式快速连接件，常见于消防喷淋管网、循环水系统、压缩空气管路以及工业厂房内需要频繁拆装的流体输送管线。现场施工时，管端预先滚制或切削出标准环形沟槽，两片半环抱合在沟槽外侧，通过螺栓收紧后，内部密封垫被压实在管端接合面，形成既能承受内压又允许微量角偏转的柔性连接。与传统法兰相比，这种连接方式不需要对穿多组螺栓，也不要求管口严格对中，在狭窄管廊、吊顶上方和设备接口附近作业时，安装效率明显更高。

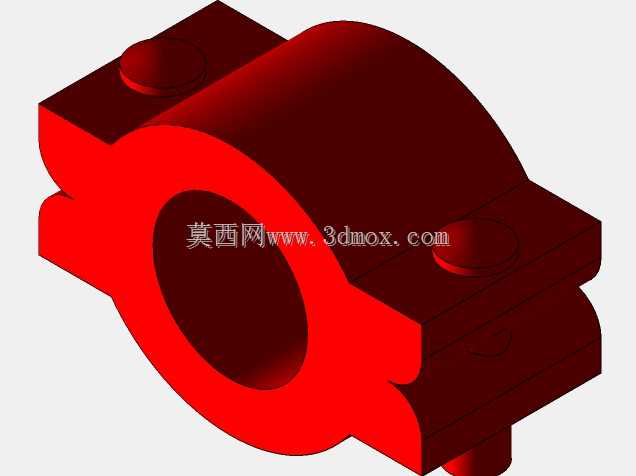

　　从三维外形看，主体由对称的上、下半壳组成，外侧呈圆弧包覆形态，两端带有沿轴向延伸的卡爪区域，用于嵌入管端沟槽并承担轴向拉脱力。模型中部为容纳密封圈的环形腔体，壳体外侧设置两个凸台状螺栓座，螺栓穿过一侧耳板并由另一侧螺母锁紧，使两半壳在圆周方向均匀闭合。壳体背部和侧面的加厚区域对应受力较大的截面，既保证卡箍在压力波动时不发生过度张开，也控制了整体重量。

　　建模时应优先围绕管道中心线建立回转基准，先确定通径、管端外径、沟槽宽度、沟槽深度以及沟槽距管端距离等关键边界，再生成半壳的包覆曲面。密封座内径需要略小于管端配合外径，使橡胶垫在装配后产生稳定压缩量；卡爪内侧则应形成与沟槽相匹配的钩形截面，避免只做外观包覆而遗漏承力结构。两半壳的分界面通常通过中心平面切分，螺栓孔、螺母贴合面和防转结构需保持同轴，装配后检查耳板之间是否保留合理间隙。间隙过小会导致壳体未压紧密封圈即发生金属接触，间隙过大则可能使螺栓受弯或闭合量不足。

　　安装边界方面，两寸规格在管线布置中属于中小口径，单件占用空间不大，但设计设备接口时仍需在管道两侧预留卡箍外径所需的包覆空间，并在螺栓轴线方向留出扳手操作距离。由于沟槽接头允许一定范围内的角度偏移和轴向位移，它能够吸收管路热胀冷缩、轻微振动和基础沉降带来的附加载荷；不过这种柔性并不意味着可以替代补偿器，在长直管线、高温管路或泵出口附近，仍需按管线应力分析结果设置支吊架和固定点。

　　该连接件的功能重点在于快速闭合、密封和抗拔脱。工作状态下，管内压力作用在管道端面， tends 使两管分离，卡爪通过沟槽将拉力传递给壳体；螺栓则提供预紧力，使半壳持续压紧密封圈。压力升高时，密封垫受介质作用进一步贴紧配合面，形成自紧效果。正因如此，沟槽尺寸、管端圆度和密封面清洁度对连接可靠性影响很大，若管口存在明显椭圆、毛刺或焊接飞溅，即使卡箍外形装配到位，也可能出现渗漏。

　　在设备成套设计中，这类接头常用于泵组进出口、冷却塔管路、消防立管以及模块化管段之间。选型和建模不能只关注公称直径，还要核对管道材质、壁厚等级、额定压力和密封材料。普通水系统可采用常规橡胶密封，高温或含油介质则需更换适配材料。三维布局阶段，应把卡壳最大外径、螺栓突出高度、相邻管件最小间距以及拆装旋转空间一并纳入干涉检查；尤其在成排管道中，若只按直管外径预留间距，后期往往因卡箍外凸和扳手空间不足而无法施工。

　　结构细节上，半壳外缘的过渡圆角不应随意省略。铸件或锻件在耳部与圆弧壳体交接处存在应力集中，圆角和拔模斜度影响成型质量，也影响后期喷涂和防腐层附着。螺栓座接触面宜做成平整贴合区域，必要时增加沉台或加强筋，使锁紧力沿壳体截面传递而不是集中在薄壁边缘。对于需要频繁拆卸的试验台管路，可在模型中保留螺栓、螺母和密封圈的独立装配关系，便于检查运动间隙和维修顺序；对于纯管线综合模型，则可将卡箍作为独立组件布置，以便统计材料和校核安装空间。

　　实际装配顺序通常为先将密封圈套在一根管端，再对中另一根管端，使密封垫居中覆盖两侧接口，随后扣合上下半壳，确认卡爪落入沟槽后交替拧紧螺栓。三维模型应能体现这一过程：半壳绕管道包覆，螺栓沿径向穿入，螺母贴合面不与壳体圆弧发生干涉。若模型中两半壳外形对称但耳部开孔位置不一致，工程出图后会直接导致现场无法互换。因此，在参数化建立时，可将管径、沟槽尺寸、壳体厚度、螺栓规格和耳板宽度作为主要驱动参数，再通过镜像和装配约束保证左右、上下结构一致。

　　从维护角度看，沟槽式联轴器的优势还在于局部检修方便。管路某一段需要更换时，不必像焊接管道那样大面积切割，也不必像法兰连接那样处理整圈螺栓，只需松开少量紧固件即可移开卡箍。但重复使用前应检查密封圈是否老化、卡爪是否变形、沟槽是否锈蚀。模型表达若能区分壳体、密封垫、螺栓和螺母，就能在培训、装配指导和备件核对中提供更直接的依据。

　　总体而言，该模型不是单纯的装饰性管件，而是承担密封、定位、抗拔脱和微量补偿功能的管路核心连接件。设计时应把管道中心线、沟槽配合、壳体强度、螺栓预紧和现场安装空间作为整体考虑，使外观圆弧与内部承力结构一致，既满足两寸管路快速装配的使用需求，也为后续工程布置、干涉检查和维护拆装留下明确边界。
