JHEMCU GHF411-AIO飞控板结构复刻

　　这块飞控板的结构复刻工作，核心出发点是给小型穿越机装机、机架适配和电子舱布局校核提供可直接测量的三维参照。实际外场装机时，飞控往往是整架飞机电子系统里安装约束最多的部件：四个角的减震柱位置决定了它能不能落进机架的飞控塔安装位，板边接口的朝向决定了电调线、接收机线、摄像头线和图传线的走线路径，板上最高元器件的高度则决定了上层图传或者GPS模块还能留出多少堆叠空间。单纯靠厂商给出的二维尺寸图，很难把这些空间关系一次性核对清楚，这也是做这块板实体结构建模的实际价值。

　　建模过程中优先锁定的是安装边界。四角红色减震胶柱的中心距、胶柱本身的外径和凸出高度，是和机架对接的第一组硬尺寸；这组尺寸如果偏差，整块板在装配时就会出现孔位对不上、减震柱被硬压变形的问题。板体轮廓采用方形切角设计，切角位置不是随意造型，而是为了避让机架立柱和走线槽，复刻时把切角后的板边净宽、角部圆弧都按实物比例还原，避免在数字样机里出现板件和机架立柱干涉、实际装机却有间隙的错位。

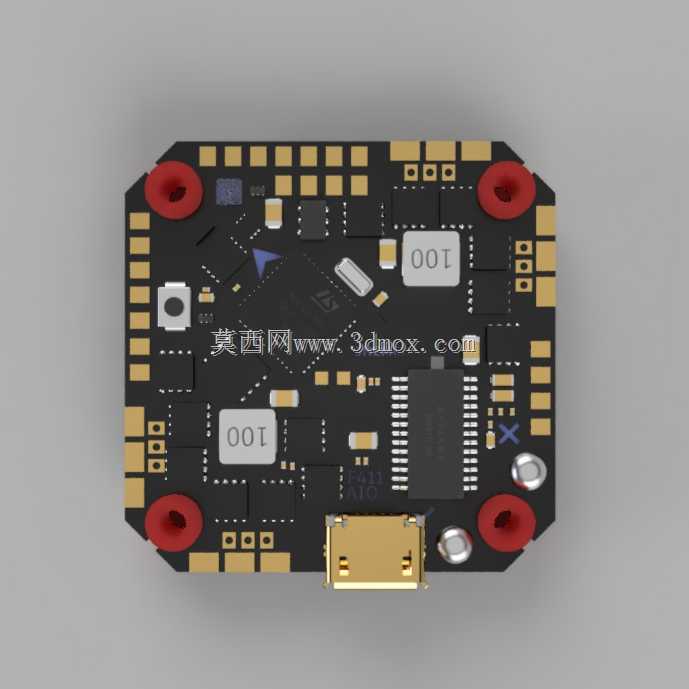

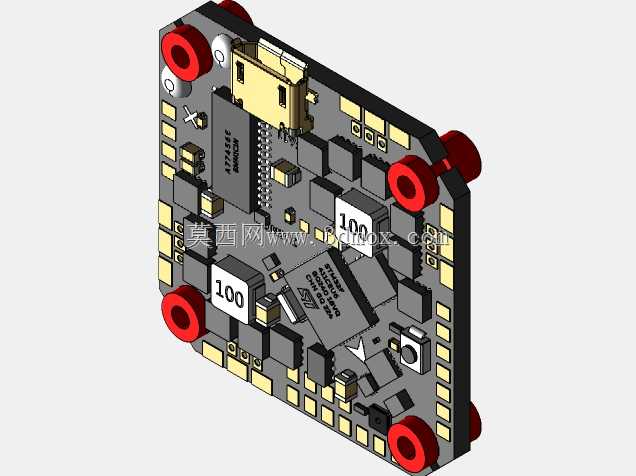

　　板面上的元器件布局按照实物相对位置逐一落位。Micro USB接口布置在板边一侧，接口的外凸长度、接口上方的插拔操作空间都单独留出，装机调试时插线不会被机架边框挡住。板面上两颗印有100字样的功率电感位于板面中部偏上区域，属于整板高度较高的元器件，建模时保留了它们的实际凸起高度，堆叠上层设备时可以直接以此校核层间距，不会出现上层板压到电感的情况。主控芯片、排阻、电容、接插件这些细小元器件按照实物的排布方向和占位尺寸简化表达，不需要还原内部电气结构，但外形包络必须准确，因为走线固定、扎带绑扎和海绵减震贴的位置都要参考这些元器件的分布。

　　从功能场景来看，这类AIO飞控主要应用在三寸以下小型FPV穿越机、牙签机和室内花飞机上，板上集成飞控主控与电调驱动相关电路，目的就是在极小的机身空间里减少分板连接的线束重量。复刻模型重点服务于结构侧的工作：机架设计者可以直接把这块板导入整机装配，核对飞控塔堆叠高度是否超出机臂上方的保护罩空间；装机爱好者可以提前规划电源线、信号线的走向，判断USB调试口在整机装配完成后是否还能正常插拔；做3D打印减震座、GoPro挂载座的设计者，也能根据板边和角柱的实际位置设计避让结构，不用反复拆装实物测量。

　　建模思路上刻意区分了结构必要信息和电气无关细节：焊盘的细微纹理、丝印字符的微小字号不做高精度还原，避免模型体量无谓增大；但所有影响装配的特征——安装孔位、接口外廓、高器件凸起、板体厚度、角柱高度——全部按实物比例保留。底面的焊盘和贴片元件占位也做了对应表达，装机时如果需要在飞控下方贴双面胶或者减震海绵，可以提前核对底面元件的凸出量，避免硬压元件造成虚焊。

　　实际工程使用中，这类电路板结构模型最常见的用途是干涉检查。小型穿越机的机身内部空间极其紧凑，飞控周围往往要同时布置接收机、电容、图传天线座和走线，任何一个接口朝向判断错误，都可能导致装机后线束被机臂挤压、调试接口无法使用。把这块飞控的完整结构放入数字样机后，可以在加工机架或者打印配件之前就完成所有空间校核，减少实物反复试装的工作量。板边角的红色减震胶柱作为独立特征单独建模，也方便设计者替换不同硬度、不同高度的减震柱方案，验证不同减震配置下飞控和机架的匹配状态。

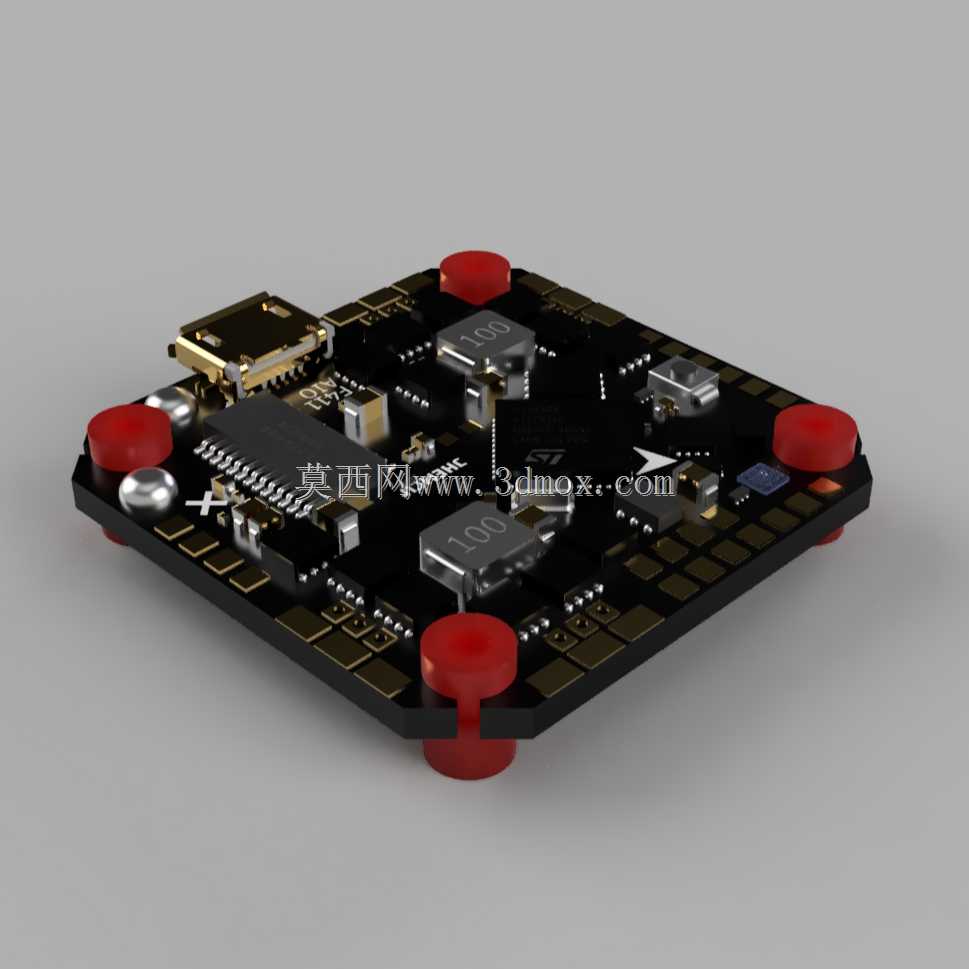

　　整体外形保持了实物黑色PCB基板加红色减震柱的视觉特征，板面元器件的黑白灰配色和金属接口的质感都做了对应呈现，既可以用于结构装配校核，也能直接用于整机渲染效果图，展示小型无人机电子舱内部的真实布局状态。
