  这款608规格双面密封深沟球轴承,是小尺寸旋转支承场景里使用频率很高的标准件,常见于小型输送辊筒、桌面级加工设备主轴、电动工具输出端、轮滑运动器材、小型风机叶轮轴以及3D打印设备的从动辊部位。它的核心作用是在轴与安装座孔之间提供低摩擦的旋转约束,同时承担径向载荷与少量双向轴向载荷,把轴运转过程中的摩擦损耗控制在较低水平,并保证轴系回转中心的同轴度稳定。

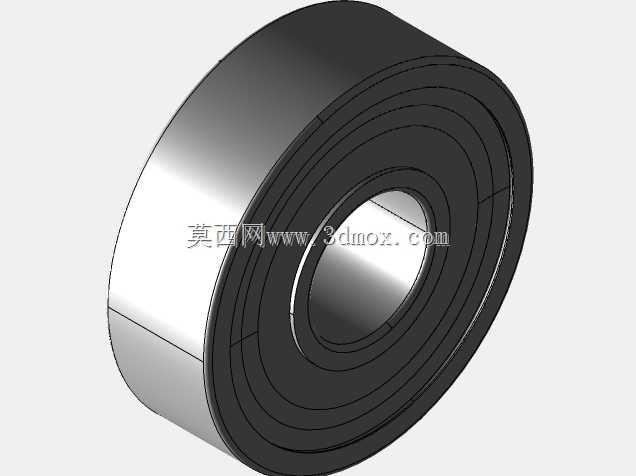

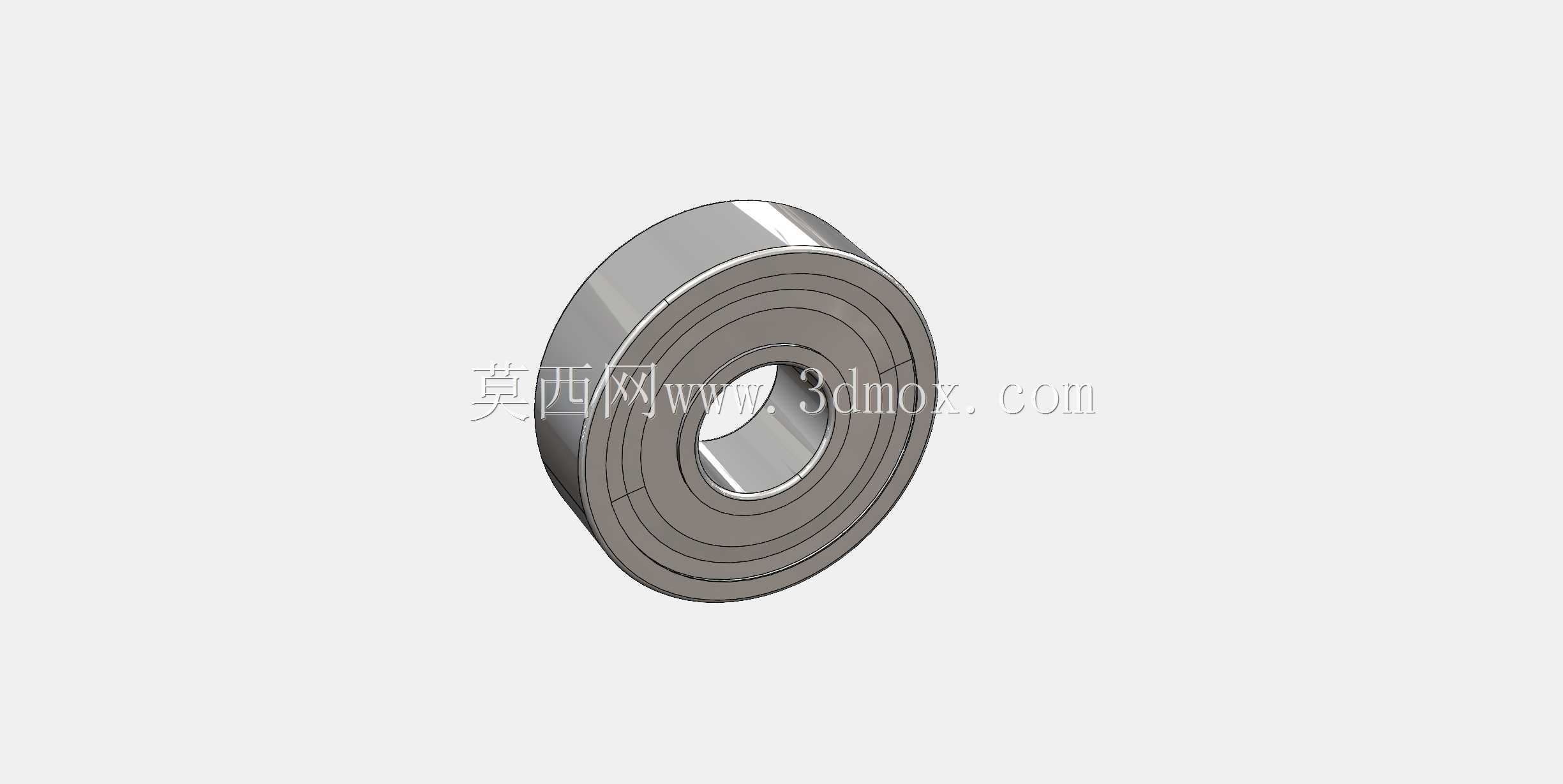

  从结构拆分来看,该轴承由内圈、外圈、一组钢制滚动钢球、冲压保持架以及两侧的橡胶密封件组成。内圈内径为8mm,是与转轴直接配合的部位,工程选型中通常采用过渡配合或小间隙配合:当内圈随轴一同旋转、外圈固定在机座孔内时,轴颈公差常取k6或js6,避免内圈与轴之间出现相对打滑磨损;外圈外径为22mm,装入轴承座孔时多采用H7公差,既方便装配压入,又能限制外圈在孔内发生周向窜动。轴承整体轴向宽度为7mm,两侧密封盖略微突出滚道端面,安装时预留的轴向空间不能仅按7mm净宽计算,需要在密封盖外侧留出0.5至1mm的间隙,防止端盖压合后直接摩擦密封橡胶,造成运转阻力上升和密封件过早老化。

  建模过程中,滚道部分的圆弧曲率是还原轴承工作特性的关键。深沟球轴承的内外圈滚道截面半径略大于钢球半径,通常滚道曲率半径取钢球直径的0.515至0.53倍,这个微小的间隙设计让钢球在承受径向载荷时可以形成稳定的赫兹接触区,同时在轴出现少量挠曲变形时,钢球仍能保持顺畅滚动,不会出现卡滞。保持架采用浪形冲压结构,兜孔均匀分隔每一颗钢球,避免钢球之间直接接触摩擦,建模时需要保证兜孔与钢球之间留有合理间隙,既不能间隙过大导致钢球运转时晃动撞击,也不能间隙过小造成钢球被夹持无法自由滚动。

  两侧的2RSH橡胶密封件是这款轴承区别于开式608轴承的核心特征。密封盖内嵌钢制骨架,外圈边缘与轴承外圈的密封槽紧密扣合,内圈侧的密封唇口贴靠在内圈的密封台阶上,形成非接触式或轻接触式的密封屏障。这种结构可以阻挡外界的粉尘、切削液、水汽进入轴承内部滚道,同时把轴承出厂时填充的锂基润滑脂封存在滚道腔内,在常规工况下无需中途补充润滑,维护周期远长于开式轴承。在有大量细碎切屑、多粉尘的木工加工、食品输送场景中,带密封的608轴承使用寿命往往比开式版本高出数倍。

  实际装配时,压装轴承必须将压力施加在配合的套圈端面上:将轴承压入轴颈时,压装力只能作用在内圈端面,不能通过外圈和钢球传递压力,否则会在滚道表面压出凹痕,导致轴承运转时产生振动和异响;将轴承压入座孔时,则应将力作用在外圈端面。轴承的轴向定位通常依靠轴肩和孔用挡圈完成,内圈侧轴肩高度不能超过内圈密封盖的内径边界,否则拆装时无法用拉马勾住内圈端面,还可能直接刮蹭密封唇。

  在高速轻载场景下,这款轴承的极限转速表现优异,双面密封结构带来的轻微摩擦阻力并不会明显限制其回转性能,搭配合适的润滑脂填充量——通常填充轴承内部空腔的25%至35%,既能保证滚道润滑充分,又不会因润滑脂过多造成搅拌发热。在进行整机轴系设计时,将该轴承的三维模型提前装入装配体,可以同步核对轴肩高度、座孔深度、端盖压紧间隙以及相邻零件的干涉边界,避免后期加工装配时出现密封件被摩擦、轴承轴向窜动、同轴度超差等常见问题。
