多关节可调桌面悬臂夹持支架

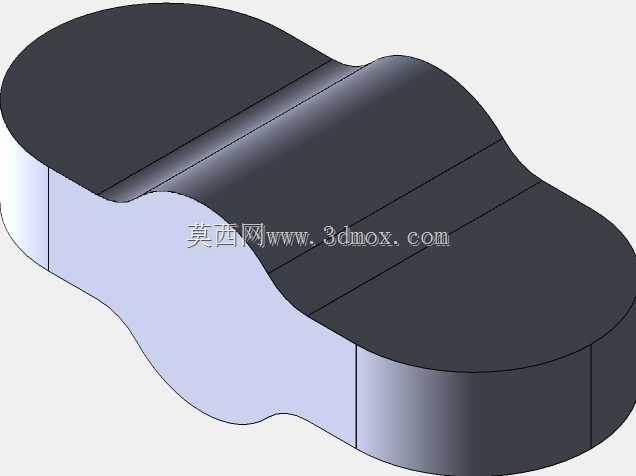

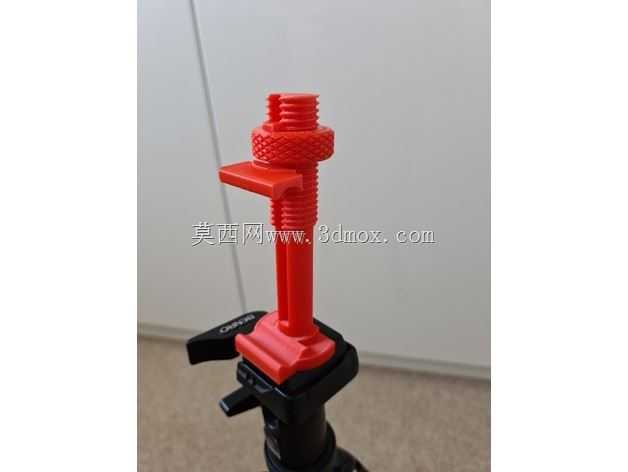

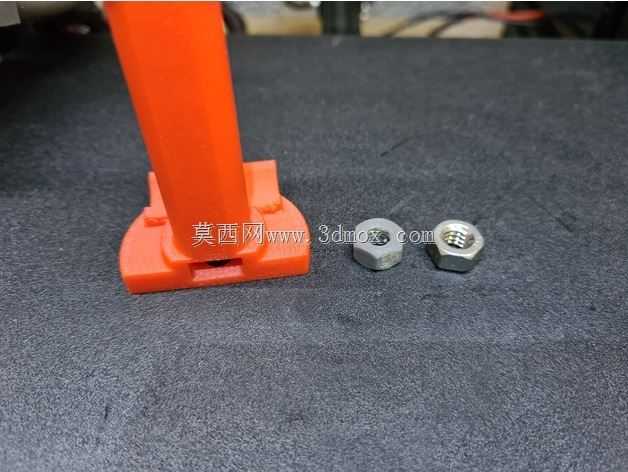

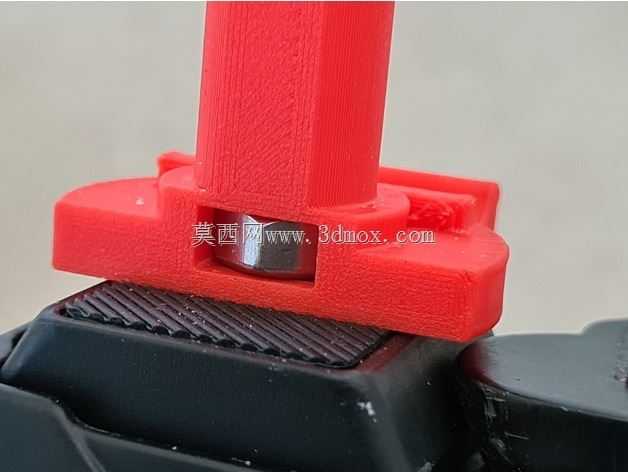

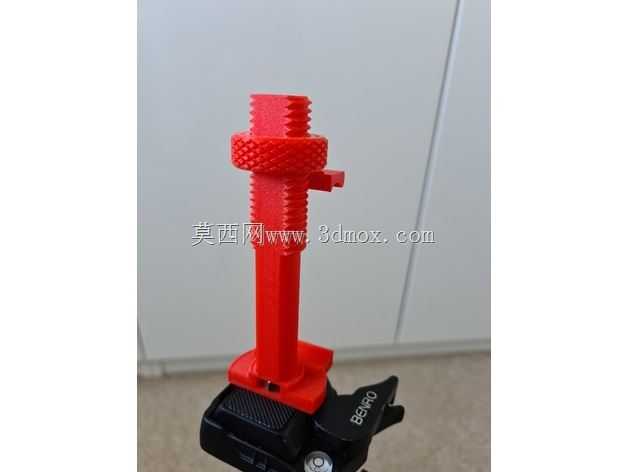

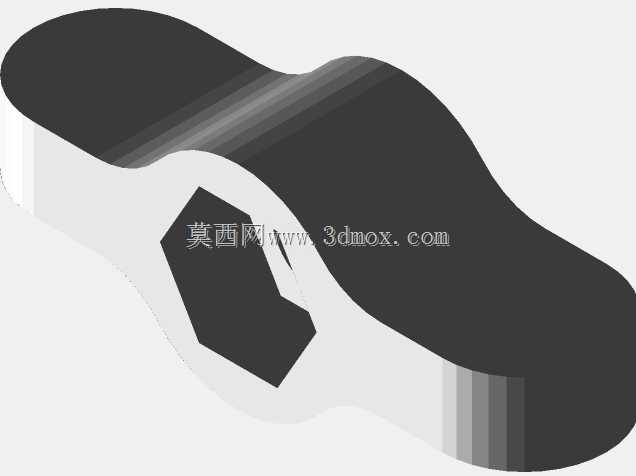

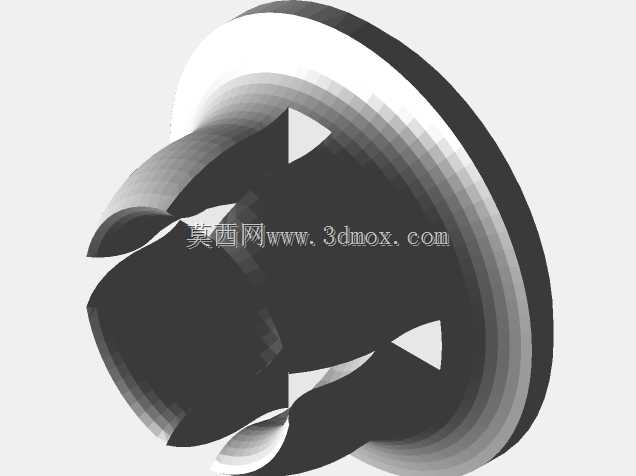

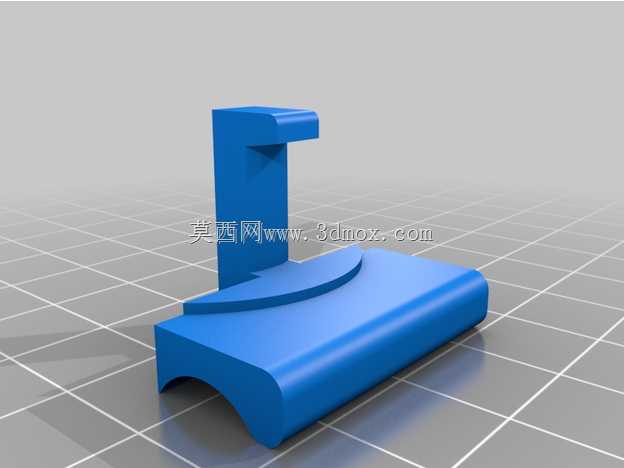

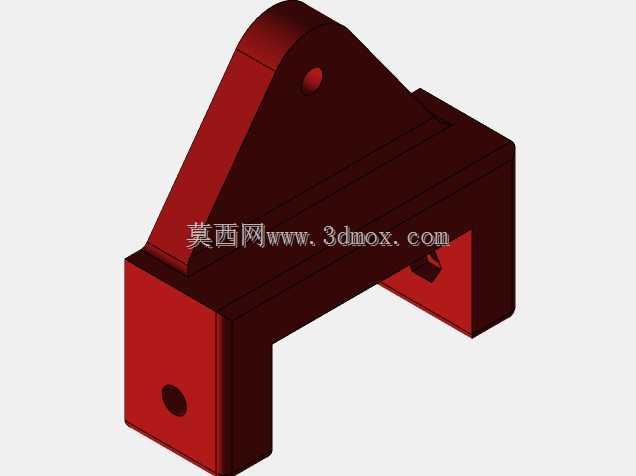

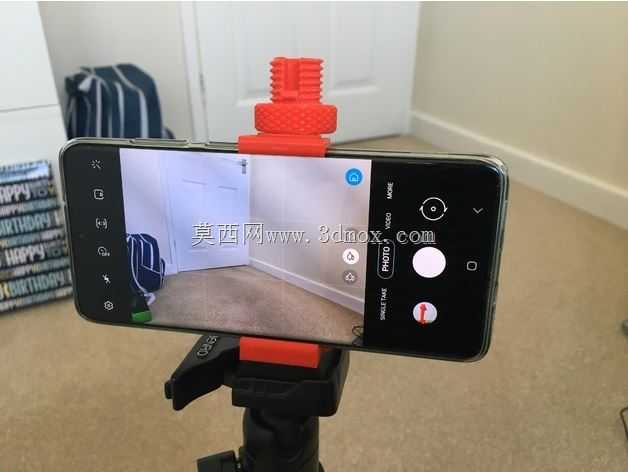

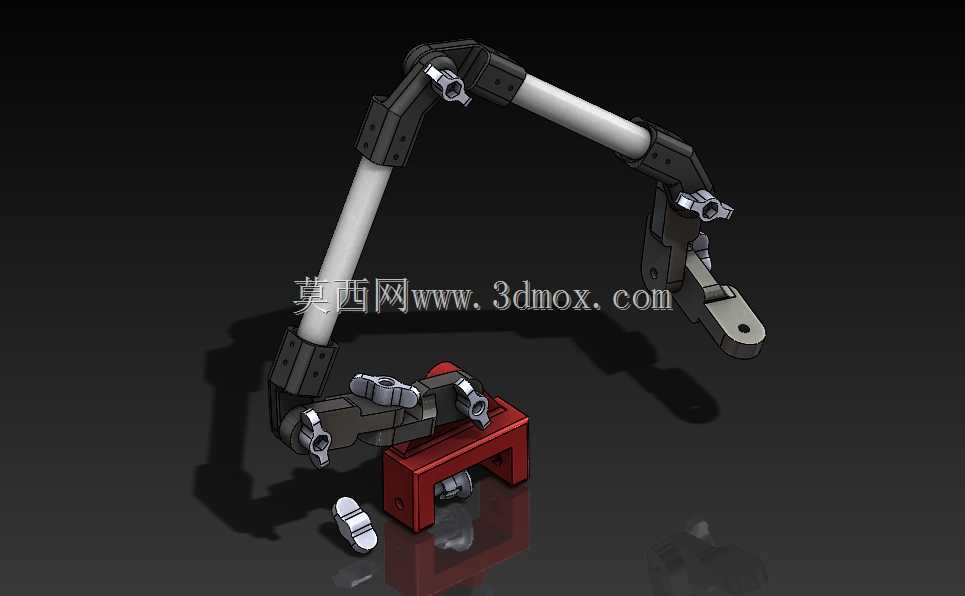

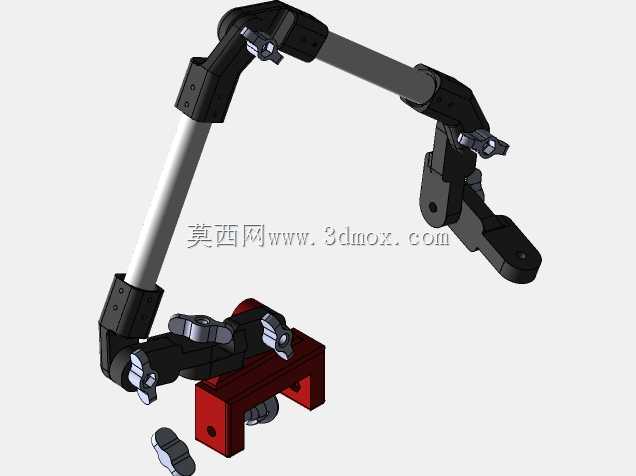

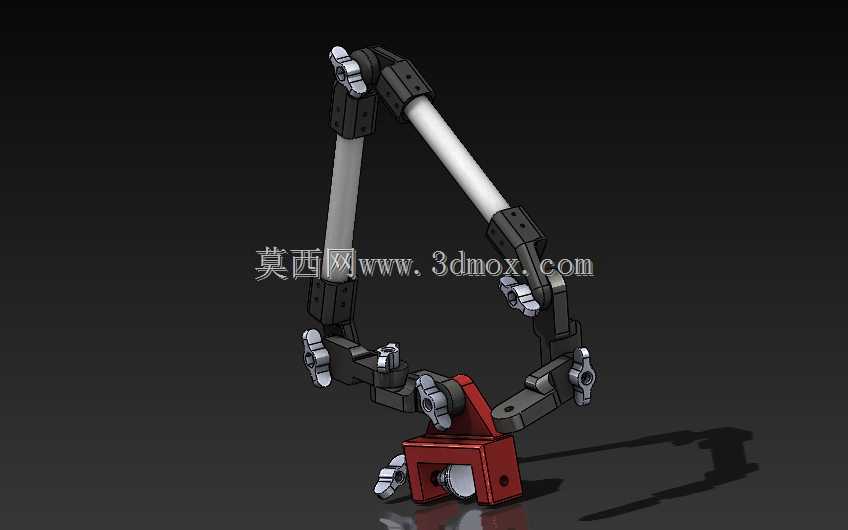

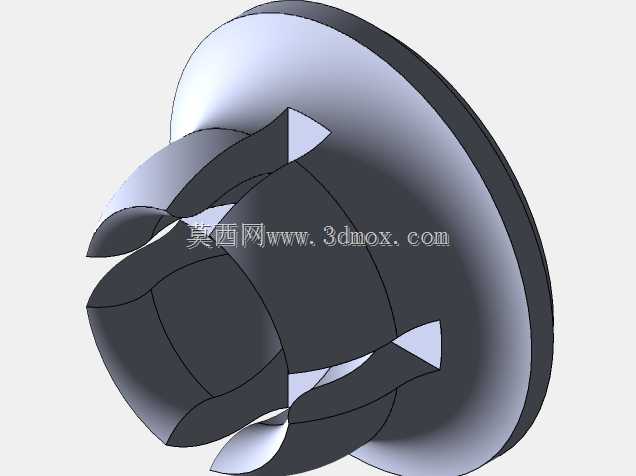

　　这套多关节悬臂夹持结构最初围绕桌面端小型数码设备的固定需求展开，整套支撑链路从底部红色锁紧基座出发，依次衔接第一组俯仰锁紧关节、两根平行布置的轻质支撑臂、中段双向调节铰接座，末端搭载可开合的弹性夹爪，所有转动节点都预留了手拧锁紧旋钮的安装位，不需要额外内六角工具就能完成姿态调整与锁止。在实际工位布置里，这类支架最先落地的场景是机床操作旁的手机工位：操作工把手机夹在末端夹爪上，调整悬臂角度让屏幕正对操作视线，既不用在机床控制面板旁额外打孔装磁吸座，也不会因为切削液飞溅、工件磕碰碰落手机，底部基座的夹口可以直接卡在机床防护栏边沿、工作台侧方槽钢或者桌面厚板上，夹口开合行程覆盖10毫米到60毫米的板厚区间，普通木质桌面、钢制工位台、

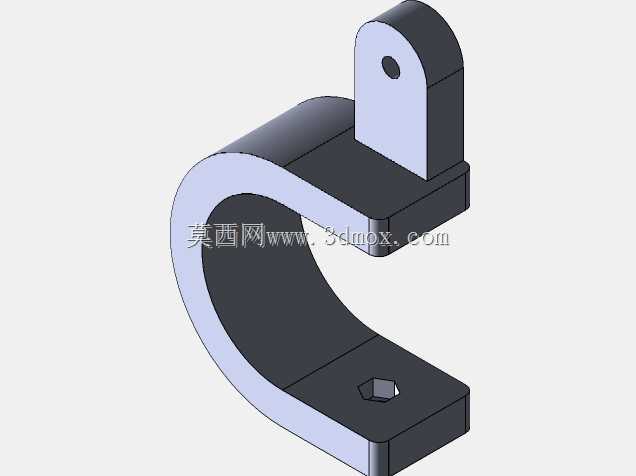

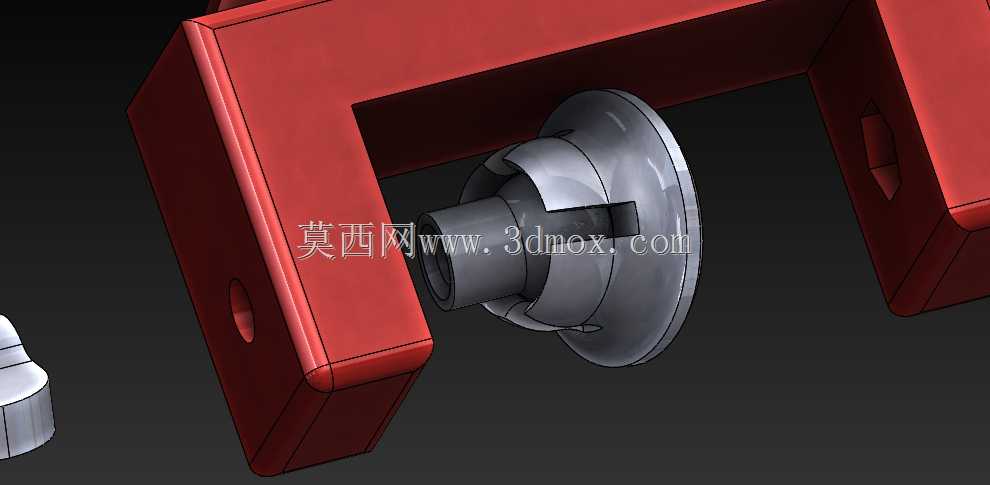

　　铝型材框架边都能直接固定，不需要额外打孔破坏工位台面。除了手机夹持，末端夹爪的夹持开口做了加宽设计，日常工位上的补光灯、小型工业镜头、桌面散热风扇、条码扫描枪都可以替换夹持，中段铰接座的锁紧扭矩经过匹配，单关节锁止后可以承载0.8千克以内的末端负载，两根平行支撑臂采用中空圆管构型，在保证整体抗弯刚度的前提下把整套支架自重控制在1.2千克左右，悬臂完全展开时从基座安装面到末端夹爪的最大伸展距离可达420毫米，收拢状态下整体占用空间不到展开态的三分之一，不用的时候可以把悬臂折到贴近基座的位置，不会占用工作台的操作空间。设计过程中最先敲定的是底部基座的夹装逻辑：没有采用常见的桌面穿孔固定方案，而是做了C型开口夹座，

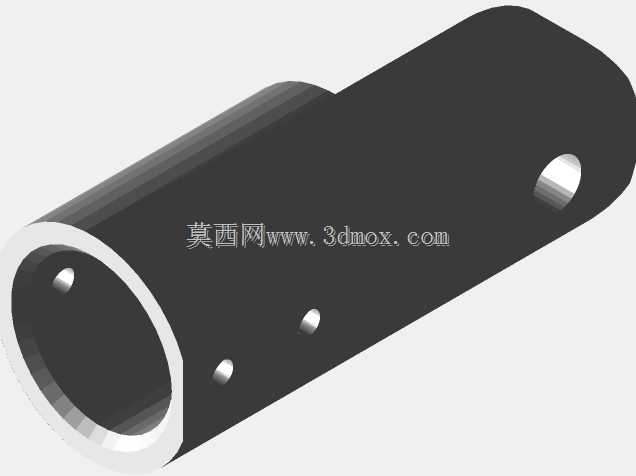

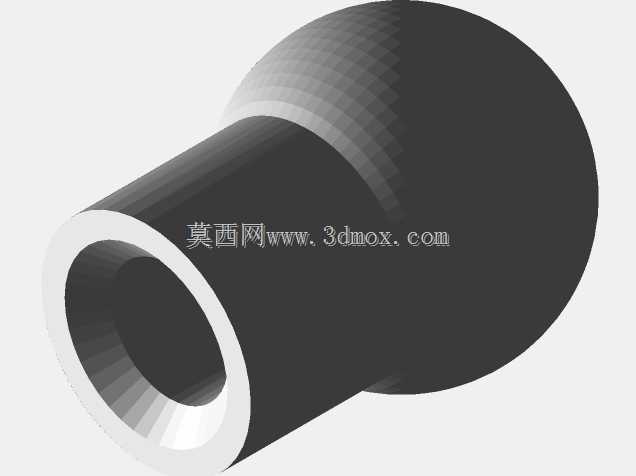

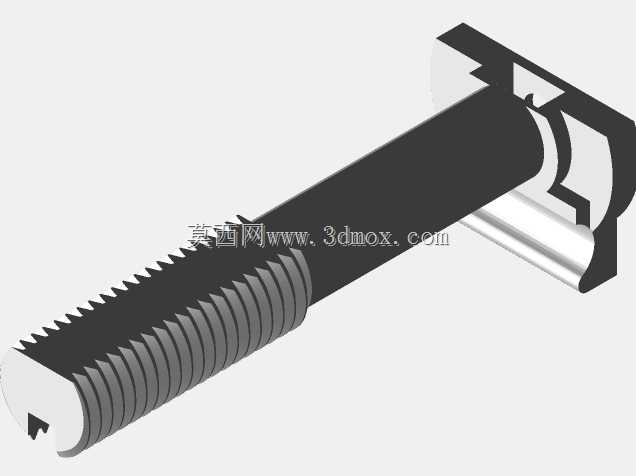

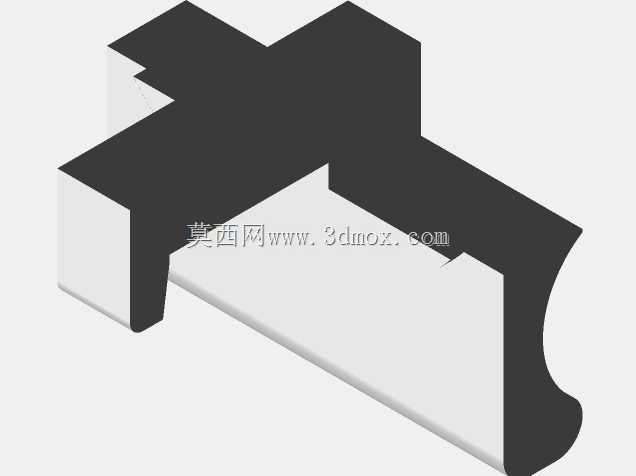

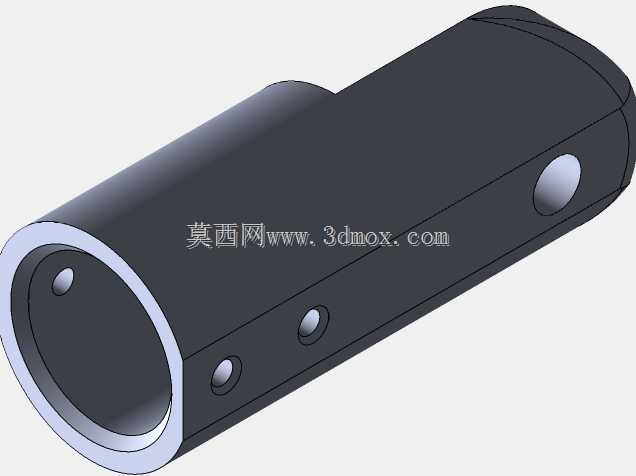

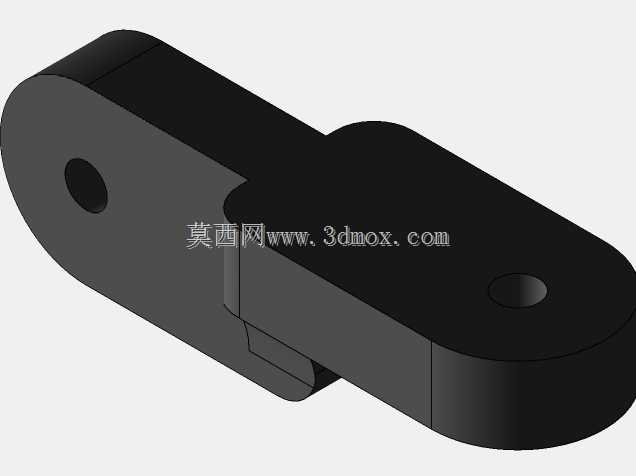

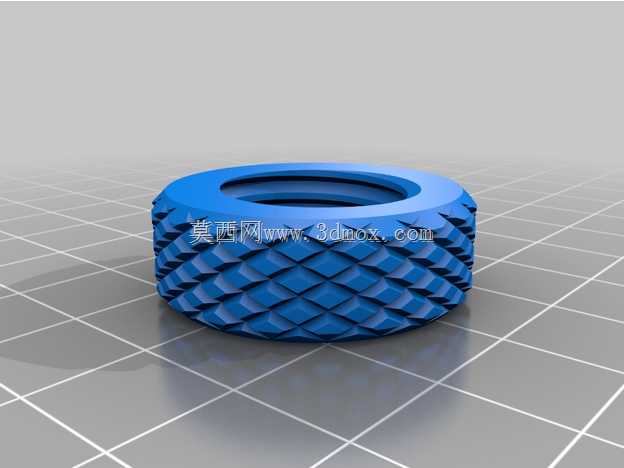

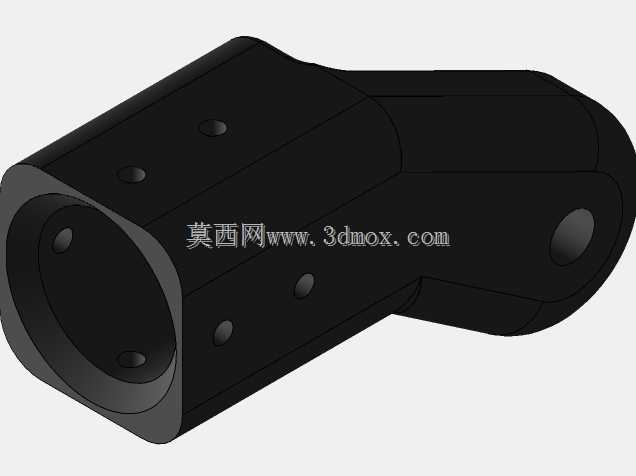

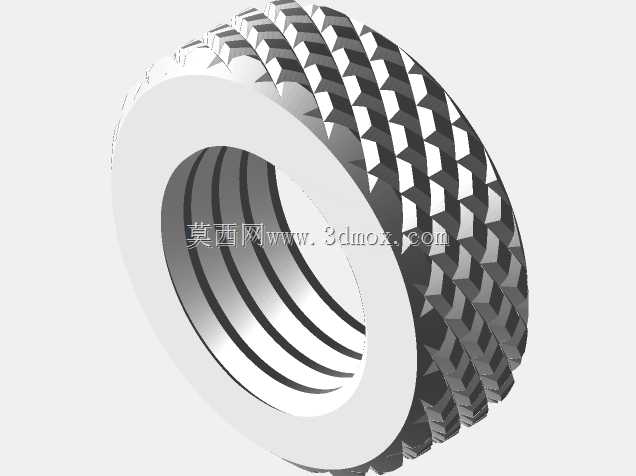

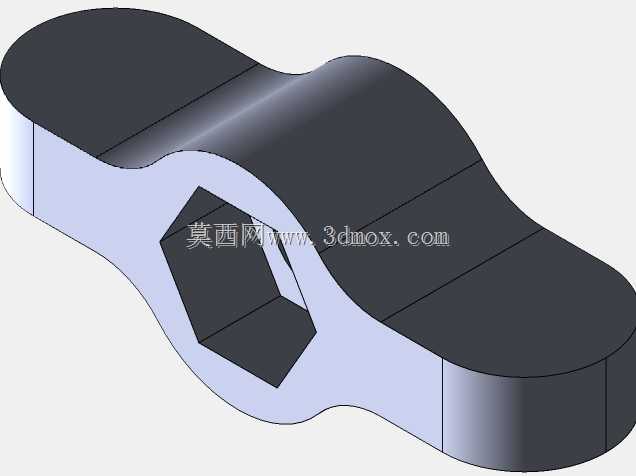

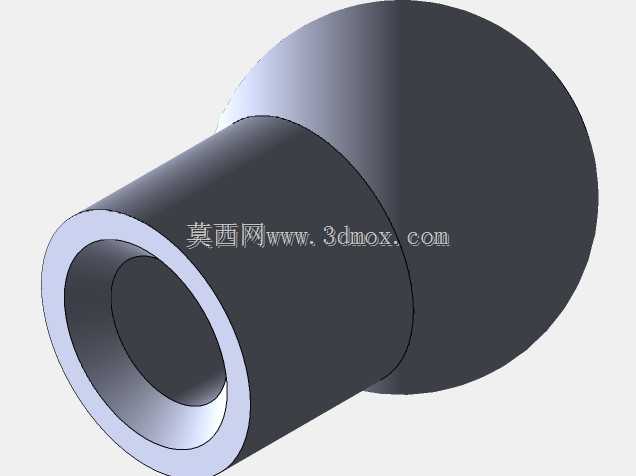

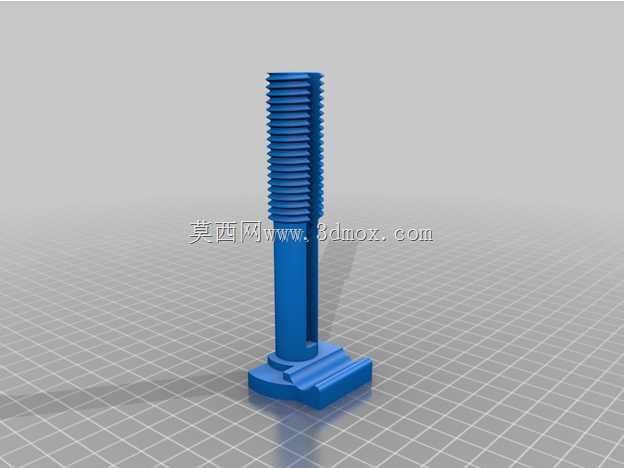

　　夹座内侧预留了防滑橡胶垫的安装槽，锁紧螺杆端部配了尼龙压块，锁紧后既不会刮花工位台面，也能在设备振动工况下避免支架滑移。关节部分没有采用一体化注塑的不可调结构，每一个转动副都分成左右两片夹壳，夹壳中间穿入带滚花旋钮的锁紧螺丝，当旋钮松开时，关节可以在0到180度范围内自由转动，调整到目标角度后拧紧旋钮，两片夹壳就会抱紧中间的铰接转轴，靠摩擦力锁死姿态，这种结构的好处是后期维护非常方便，哪怕长期使用后夹壳出现磨损，只需要更换两片夹壳或者拧紧锁紧螺丝就能恢复锁止力度，不需要整体报废整个支架。支撑臂部分选用等直径的空心圆管而非方管，一方面圆管在任意径向方向的抗弯截面模量一致，不管悬臂往哪个方向弯折，支撑刚度都不会出现方向性短板，

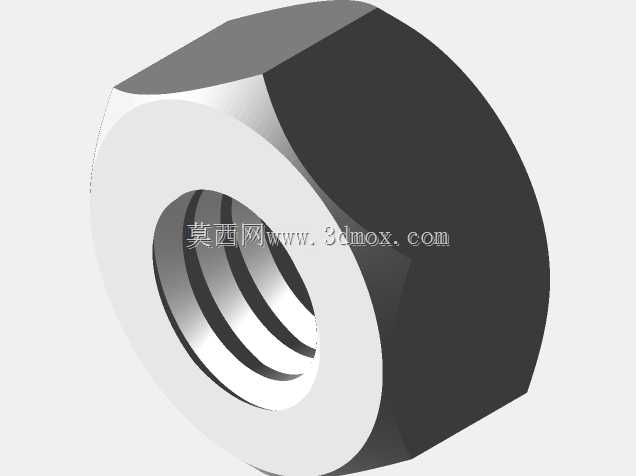

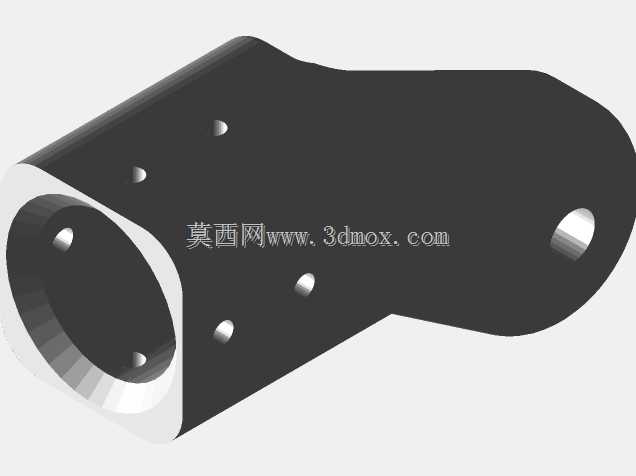

　　另一方面圆管外壁和两端关节夹壳的配合孔可以做成整周贴合，装配时不需要额外做方向定位，两端插入关节座之后拧紧紧定螺丝就能完成固定，装配工序比异形管材少了三道以上。末端夹爪采用对称双摇杆联动构型，捏动夹爪尾部的按压位就能让两个夹爪同步张开，松开后靠内置的扭簧自动夹紧被固定物件，夹爪内侧贴了带防滑纹理的橡胶垫，既可以避免刮花手机外壳、镜头镜筒这类易刮花工件，也能在设备运行产生小幅振动的时候保持夹持力不松脱。在三维建模阶段，所有关节的转动行程都做了干涉检查：当悬臂完全向上弯折时，两根支撑臂不会和底部基座发生碰撞，末端夹爪往任意方向摆动时，夹爪本体也不会和中段铰接座出现运动干涉，每一个手拧旋钮的操作空间都预留了至少30毫米的手指操作间隙，实际使用时哪怕戴薄劳保手套也能顺利拧动旋钮。整套结构没有采用复杂的定制铸件，绝大多数零件都是板材切割、圆管裁切加上标准紧固件组合而成，小批量制作时可以直接用铝板激光切割做关节夹壳，亚克力或者碳纤维管做支撑臂，3D打印制作底部基座和末端夹爪的非受力包覆件，加工门槛很低，不管是车间工位自行改制，还是桌面数码周边的小批量量产，都能快速适配不同的负载和伸展长度需求。针对不同的使用场景，还可以在底部基座预留的扩展螺孔上加装磁吸底座、真空吸盘底座，适配没有边沿可以夹持的光滑玻璃台面、设备顶面，不需要改动上部的悬臂关节结构，只需要更换底部连接座就能完成不同安装面的适配，拓展性远高于单一场景设计的固定支架。
