五英寸法兰连接式金属波纹膨胀节结构

在工业管路系统的设计与搭建过程中，热胀冷缩带来的管路位移、设备运行产生的振动传递、安装对位存在的微小偏差，都是管路设计阶段必须重点考量的问题，金属扩张节也就是常说的波纹膨胀节，是解决这类问题的核心管路元件。这款五英寸规格的金属扩张节，采用两端法兰对接的结构形式，中间的波纹段采用多层薄壁金属叠压成型的结构，既保证了轴向、径向以及角向的位移补偿能力，又能承受管路内部的额定工作压力，不会因为反复的伸缩变形出现疲劳破损。

从实际应用场景来看，这类五英寸通径的金属扩张节，常被用在市政给排水泵站的进出口管路、暖通空调的冷热循环水主管道、中小型化工装置的工艺物料管路、发电机组的冷却系统管路上，在这些场景中，管路输送的介质温度会随工况变化出现较大波动，比如供暖季的热水管路从常温升到九十摄氏度以上，管路的线性伸长量会随管线长度累积，如果没有补偿元件，管路的热应力会直接作用在两端的设备接口或者管路支架上，轻则造成管路支架变形，重则拉裂设备接口、造成焊缝泄漏，而这款扩张节的波纹段可以在设计允许的伸缩量范围内自由变形，把热胀冷缩产生的位移量全部吸收，阻断热应力的传递路径。

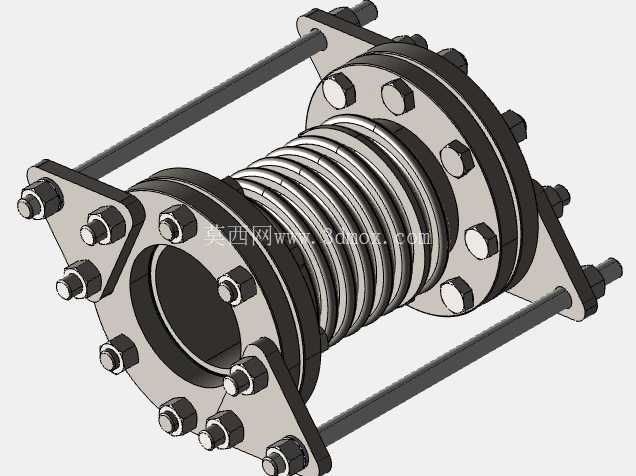

从结构设计的角度拆解这款产品，两端的连接法兰采用菱形带安装耳的结构，和常规圆形法兰相比，这种结构在保证螺栓连接强度的前提下，减少了法兰整体的材料用量，同时四个向外延伸的安装耳上的螺栓孔位，和配套管路法兰的孔位完全对应，安装时不需要额外调整管路角度，穿入螺栓后均匀拧紧对角的螺母即可完成对接，能有效降低现场安装的对位难度。法兰和中间波纹段的连接采用环缝焊接结构，焊接位置做了圆弧过渡处理，避免应力集中在焊缝位置，提升长期交变载荷下的连接可靠性。两根平行的限位拉杆穿在两端法兰的对应孔位上，拉杆两端配有锁紧螺母，这个结构的作用不是限制波纹段的正常补偿位移，而是在运输、吊装过程中固定两端法兰的相对位置，避免波纹段受到过度拉伸或者挤压造成永久变形，在管路系统安装完成、正式投用前，需要将拉杆上的螺母调整到设计允许的位移间隙位置，让波纹段可以正常工作，很多现场安装的新手容易忽略这一步，把拉杆螺母完全锁死，导致扩张节失去补偿作用，反而造成管路故障。

中间的波纹主体采用等间距的U型波结构，这种波型的设计是经过长期工程验证的，相比S型波或者V型波，U型波的单波补偿量更大，伸缩过程中的应力分布更均匀，疲劳寿命更长，多层薄壁金属的结构设计，是因为单层厚壁波纹管虽然承压能力强，但是刚度大、补偿能力差，需要很大的轴向力才能产生变形，会给管路支架带来额外的载荷，而多层薄壁的结构，每层金属板的厚度很小，整体的刚度更低，变形需要的轴向力更小，同时多层叠合的结构又能承受和厚壁管相当的工作压力，兼顾了承压能力和补偿灵活性。波纹段和两端法兰的对接位置，做了直边段过渡，避免波纹直接和焊缝连接，减少波纹根部的应力集中。

从安装边界来看，这款五英寸扩张节的通径和常规五英寸公称通径的管路完全匹配，两端法兰的安装耳螺栓孔中心距、螺栓孔直径都符合对应压力等级的管路连接标准，安装时不需要对管路做额外的改制，只要保证两端管路的同轴度在允许偏差范围内，就可以顺利对接。安装完成后，扩张节的轴向安装长度是固定的，在做管路支架设计的时候，要在扩张节的两端设置导向支架，避免管路运行过程中出现径向偏移，导致波纹段受到侧向力，影响补偿效果和使用寿命。同时要注意，这类金属扩张节不具备承受管路轴向拉压载荷的能力，不能把扩张节当成管路的受力构件，管路的重量必须由独立的支架承担，不能让扩张节承受管路的自重，否则会造成波纹段变形超标，提前失效。

在设备振动隔离的场景中，比如水泵、风机的进出口位置安装这款扩张节，除了补偿热位移之外，还可以有效阻断设备运行产生的振动沿着管路传递，因为波纹段的薄壁结构阻尼特性更好，设备产生的高频振动传递到波纹段的时候，会被波纹结构的弹性变形吸收大部分，不会沿着管路传递到更远的位置，降低整个管路系统的振动和噪声，改善现场的运行环境。和橡胶材质的软接头相比，金属扩张节的耐温范围更广，耐老化性能更好，在高温、有腐蚀性介质的工况下，使用寿命远高于橡胶软接头，也不会出现橡胶老化开裂、介质渗透的问题，适合在对可靠性要求更高的工业管路场景中使用。

建模过程中，波纹段的建模是整个模型的核心难点，需要先根据单波的波高、波距、波峰圆弧半径、波谷圆弧半径做出单波的截面轮廓，然后通过阵列或者螺旋扫描的方式生成整体的波纹主体，要保证每个波的尺寸一致性，因为实际生产中波距的偏差会直接影响整体的补偿量和刚度参数。两端法兰的建模要注意安装耳的位置和螺栓孔的相对尺寸，保证和标准法兰的对接尺寸完全一致，限位拉杆的建模要还原两端的螺纹段和锁紧螺母的结构，让整个模型的装配关系和实物完全对应，方便后续做管路装配的干涉检查、安装模拟。在做工程出图的时候，需要明确标注法兰的安装尺寸、整体的安装长度、波纹段的外径、最大允许的轴向补偿量、径向补偿量和角向补偿量，给现场选型和安装提供准确的参数依据。
