科里奥利质量流量计法兰连接结构

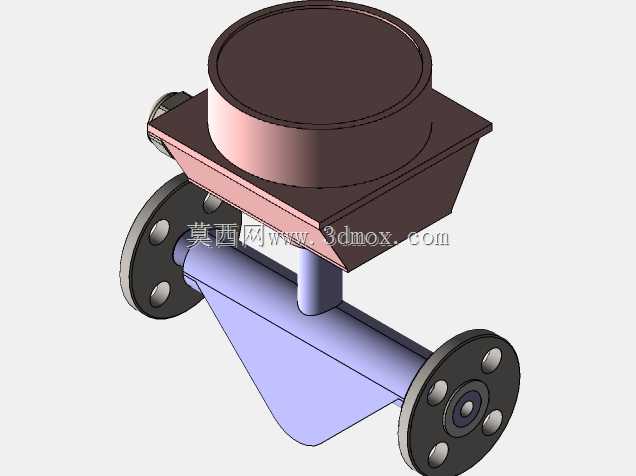

　　该三维结构呈现的是一款采用科里奥利力原理进行流体质量计量的在线测量仪表，整体采用两端法兰直连的管路式布局，测量主体沿工艺管道轴向布置，上方集成信号变送与检测单元，可直接串接在工业流体输送管线中完成介质流量、密度等参数的连续检测。从现场应用场景来看，这类仪表广泛部署在石化原料输送、化工配料、油品贸易交接、食品流体灌装、制药工艺配比等工况中，相比传统体积式流量计，它不需要额外进行温度、压力补偿换算，能够直接输出介质的质量流量数值，在多相流、介质密度波动较大的管线中测量稳定性更突出。

　　结构设计上，下部测量段采用直通式过流通道，两端配置标准连接法兰，图中对应法兰规格为B16.5标准150磅级，法兰端面均匀分布螺栓孔，安装时可与同压力等级的工艺管道法兰配对，通过螺栓穿装、垫片密封完成管线对接，法兰端面的密封面形式适配常规工业管路的密封要求，能够满足中低压流体输送的密封需求。测量管段上方设置支撑过渡结构，将顶部的检测变送壳体与管路测量单元刚性连接，内部的振动检测组件、驱动单元可采集测量管在流体流过时产生的科里奥利相位差信号，经变送单元运算后转化为可读取的流量数据。

　　建模过程中需要重点把控几处装配边界：首先是两端法兰的同轴度，两个法兰密封面的平行度、螺栓孔的周向相位必须符合管件安装公差要求，避免现场对接时出现孔位错位、密封面偏斜导致的泄漏隐患；其次是上部变送表头的安装空间，表头外壳为圆柱加方形过渡座的组合形态，在管线旁布置时需要预留足够的接线、调试操作空间，表头周边不能紧贴管线支架或墙体，保证后期运维时可顺利开盖接线、校准参数。测量管下方的三角支撑筋结构是建模时容易忽略的细节，该结构用于增强管路段的刚性，降低外部管线振动对测量管固有振动频率的干扰，在三维布局中需要确认支撑筋与管道外壁、法兰颈部的圆角过渡，避免应力集中，同时支撑结构的外轮廓不能超出法兰外接圆的安装边界，防止现场穿装螺栓时与周边构件发生干涉。

　　从选型适配角度，该款3.8英寸通径的规格适配中等流量的流体管线，法兰的压力等级决定了它的适用工况上限，安装时管线两端建议设置支撑支架，将仪表本体的重量承载在支架上，避免管道应力直接作用在测量管段影响测量精度。整体结构拆分后可分为法兰连接段、测量管总成、振动支撑组件、上部变送壳体、接线端盖几个部分，各部分的装配配合关系在三维模型中均有完整呈现，结构工程师可基于该模型核对管路安装间距、法兰对接尺寸，也可在此基础上调整通径、法兰标准来适配不同压力等级、不同管径的项目需求，建模时保留的各部件独立结构也方便后续导出工程图，直接用于加工核对、安装方案评审以及管线排布的碰撞检查。
