机床刀塔锁紧连接轴结构设计

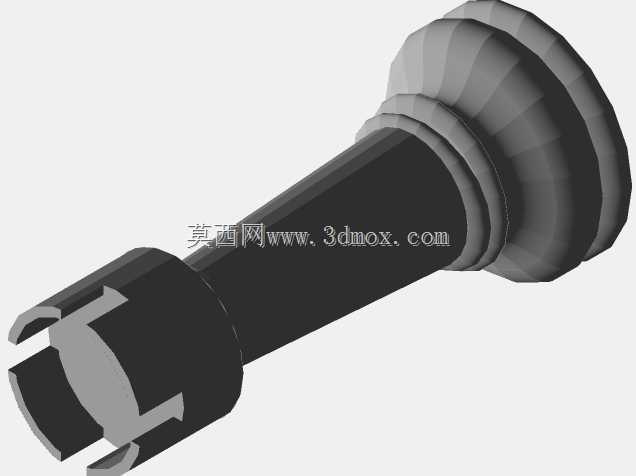

　　该零件为数控车床刀塔系统中的锁紧连接轴，在机床换刀动作链路里承担扭矩传递与轴向定位的双重作用，一端的开槽叉形结构用于和刀盘分度驱动端嵌合，另一端的扩径带环槽轴头则配合碟簧组与锁紧油缸完成刀塔转位后的刚性锁止，是车削加工中心刀架模块里保障刀具定位重复精度的核心受力件。从实际装机工况来看，这类轴件长期承受刀塔分度启停的交变冲击载荷，车削重切削时还要传递切削反力带来的扭转力矩，因此结构上在轴头过渡位置设计了多道环形凸台，既可以作为碟形弹簧的轴向定位台阶，也能在锁紧动作时分散接触面的压应力，避免轴肩位置出现应力集中导致的疲劳断裂。轴身采用变径锥度过渡设计，从叉形驱动端向锁紧端平缓扩径，在控制整体自重的前提下提升了轴段的抗弯截面模量，

　　高速分度回转时的动平衡表现更稳定，不会因为轴径突变带来的附加离心振动影响刀盘定位精度。端部的开槽叉口采用对称双槽布局，槽口的宽度与驱动销的配合间隙控制在IT7级公差区间，既保证分度传动时无回程旷量，又能在长期磨损后预留微量补偿余量，叉口根部做了圆角卸荷处理，避免换刀冲击时槽根位置产生裂纹。轴头的多层环槽结构分别对应密封件安装位、弹簧承托面与锁紧压盘贴合面，最外端的圆弧扩径头用于和锁紧活塞的内锥面配合，锁止时锥面贴合产生径向涨紧力，让刀盘和主轴端面实现无间隙刚性连接，满足重型车削、端面切槽、硬材料车削等大负载加工场景的刚度要求。在整机装配边界上，该轴的轴向安装长度需要匹配刀塔箱体内部的油缸行程，轴身穿过箱体中心孔后，

　　叉形端伸入刀盘驱动卡槽，环槽段依次套装密封环、叠簧组与压盘，最终由尾端锁紧螺母预紧，预紧力按照碟簧组的压缩行程标定，保证锁止状态下刀盘端面跳动控制在0.005mm以内。建模过程中需要重点核对各段轴径的同轴度公差，叉口对称面相对于轴中心线的垂直度、环槽端面的平面度都需要在工程图中标注形位公差，过渡圆角的半径不能小于2mm，避免热处理淬火时出现应力开裂。选材上这类轴件通常采用40Cr调质处理，表面高频淬火硬度达到HRC48-52，叉口配合面和锥面锁紧面还要做磨削精加工，表面粗糙度控制在Ra0.8以下，既保证耐磨性能，又能长期维持配合精度。在日常设备维护场景中，该轴件属于刀塔系统的易损检修件，当机床出现换刀异响、刀盘定位偏差、

　　重切削让刀等故障时，首先需要拆解检查该轴的叉口配合面是否磨损、环槽定位面是否出现压陷、轴身是否产生弯曲变形，三维建模时预留的各段尺寸参数可以直接用于备件测绘加工，不用反复拆机实测，大幅缩短设备停机维修的周期。结构设计上没有采用复杂的异形曲面，所有特征都以回转体加端部开槽为主，加工工艺性优异，普通数控车床配合铣床即可完成全部工序，适合批量备件生产，不同规格的卧式数控车床刀塔仅需要对应调整轴的总长、环槽间距和叉口槽宽，即可快速衍生出同系列适配型号，通用性较强。
