CA6140车床纵向进给直线导轨安装板

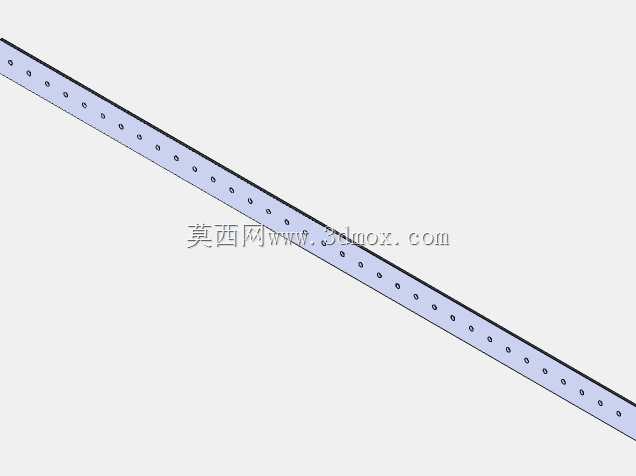

　　在普通卧式车床的数控化改造项目里，纵向进给系统的直线导轨安装基准件往往是最先需要重新校核的结构。本次建模的长条形导轨安装板，正是适配CA6140车床床身导轨面改造场景的承载构件，整体为等截面长直薄板结构，沿长度方向等距排布多组安装沉孔，孔位间距严格匹配标准直线导轨的安装孔距序列，板件两侧预留与床身贴合的精加工基准面，厚度方向做了均匀的刚性余量设计，避免长跨距布置下出现挠曲变形。

　　从实际装机用途来看，这块安装板承担着直线导轨与原车床床身之间的过渡连接作用：原CA6140床身的V型与平导轨组合面在长期使用后会出现磨损、研伤，直接贴装新型滚动直线导轨时无法保证贴合面的平面度，通过这块整体式安装板，可以先将板件底面与床身经过铲刮或配磨后的基准面锁紧固定，再在板件上表面完成直线导轨的找正、压紧，把原床身的形位误差通过配研工序补偿掉，让改造后的进给轴获得稳定的导向精度。板件上沿长度均布的沉孔分为两组功能序列，靠近板件中心线的一排孔用于穿装内六角螺钉，将导轨本体压紧在板面上；靠近板件两侧边缘的孔位则用于把整块安装板反向锁紧在床身的预埋螺孔上，两类孔位的沉头深度都做了精确控制，锁紧后螺钉头部完全沉入板面以下，不会和导轨滑块的运行行程发生干涉。

　　设计思路上优先保证长尺寸状态下的刚度一致性：板件宽度方向完全覆盖直线导轨的安装底面，两侧各留出十余毫米的压紧边，既不会因板宽过窄导致导轨支撑跨距不足，也不会因板宽过大额外占用床身周边的溜板运行空间。板件的厚度选取兼顾了两个约束条件，一方面要保证在螺钉锁紧点之间的悬空段，板面受滑块侧向载荷时的凹陷量控制在导轨精度允许的范围内，另一方面也要控制板件自身厚度，避免垫高导轨后导致刀架的安装高度过高，牵连到横向丝杠、托板的配套尺寸链。建模过程中所有孔位均采用特征阵列方式生成，孔距公差按照导轨安装孔的标准间隙匹配，预留了微小的装配调整量，现场装机时可以通过铜棒轻敲导轨完成直线度找正，再依次按对角线顺序拧紧螺钉，避免局部压紧应力导致板件翘曲。

　　外形与安装边界方面，板件整体长度覆盖CA6140车床纵向进给的全行程区间，两端头位置超出滑块最大行程端点留出足够的缓冲距离，防止滑块运行到行程极限时脱离导轨支撑。板件的两端边角做了小尺寸倒角处理，去除锐边的同时也避免装配时和床身两端的主轴箱、尾座区域的凸出结构发生磕碰。安装时需要先完成板件底面与床身面的清洁，去除毛刺与旧导轨残留的垫铁痕迹，初步就位后用百分表沿板件上表面全长打表，将水平方向与垂直方向的直线度调整到进给系统要求的精度范围内，再依次锁紧边缘固定螺钉，最后再铺装直线导轨、预压滑块，完成后续的丝杠同轴度找正。这类长导轨安装板也可通用在其他需要长距离直线导向的自动化设备机架上，比如长行程物料输送工位、龙门式上下料机构的导向基座，只要孔距与板件截面尺寸匹配，都可以直接作为导轨承载基准件使用，结构简单可靠，加工与装配工艺性都经过实际装机验证。
