HERTEL品牌快换式镗铣刀头结构设计

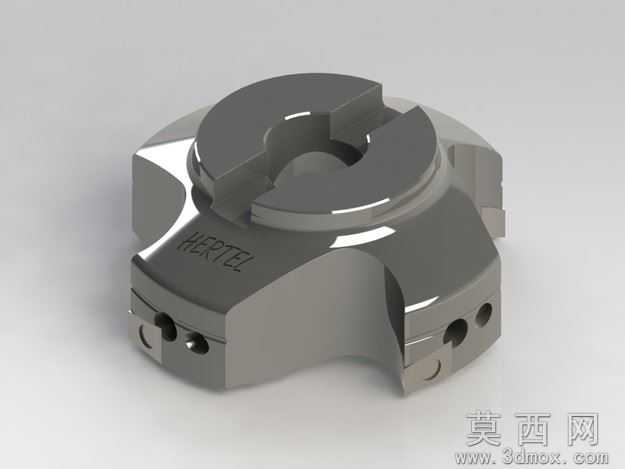

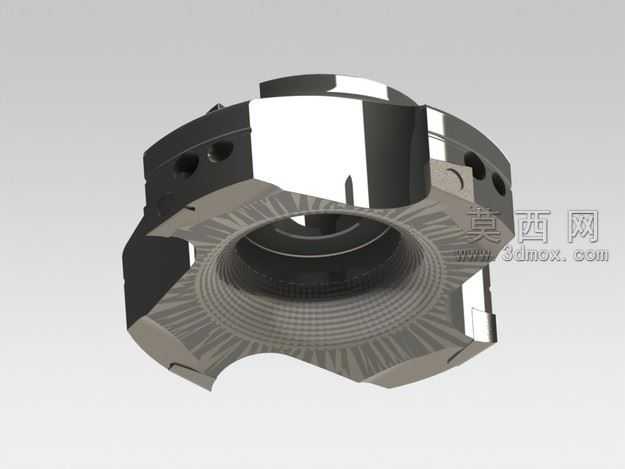

本作品为金属切削加工领域使用的快换式镗铣刀头三维建模作品，整体采用SolidWorks完成全参数化建模设计，建模过程严格遵循机械加工刀具的实际生产尺寸规范，对刀头的每一处结构细节都做了精准还原。建模初期首先梳理快换刀头的功能逻辑，该类刀头主要用于加工中心的镗铣工序，需要实现与机床主轴的快速定位装夹，同时保证切削过程中的刚性与同轴度，因此建模时优先完成主体基座的回转体特征搭建，通过旋转凸台命令生成刀头的主体圆柱基体，再对顶部的开口定位卡槽进行拉伸切除处理，该卡槽为标准的快换接口结构，建模时严格保证卡槽的对称度与尺寸公差，确保虚拟装配时能够与对应规格的主轴拉钉完美契合。刀头侧面的多刃安装位采用阵列特征完成建模，每个安装位都预留了刀片锁紧螺丝的安装孔、微调调节螺钉的定位槽，对安装位的定位基准面做了平面度的虚拟校验，还原实际刀具安装刀片时的定位精度要求。刀头侧面蚀刻的HERTEL品牌标识采用包覆特征完成建模，模拟实际刀具的激光蚀刻效果，保证外观还原度。渲染阶段采用金属材质赋予模型主体，主体结构使用硬质合金材质的哑光金属质感，表面做轻微的磨砂纹理处理，模拟实际刀具经过表面淬火后的硬质金属质感，锁紧螺丝部分采用高亮不锈钢材质，与主体材质形成视觉区分，背景采用渐变浅蓝色调，搭配柔和的环境光与定向光源，在刀头的棱边处形成自然的高光轮廓，清晰展现刀头的结构层次与曲面过渡。模型同时导出了STEP、IGES、STL等通用三维格式，可适配多款主流三维软件打开使用，建模过程中对所有装配间隙、配合公差都做了虚拟验证，确保各活动部件无干涉，定位结构的配合精度符合实际机加工刀具的生产要求，整体结构紧凑，在保证刀头整体刚性的前提下优化了排屑空间的结构设计，还原了该款进口镗铣刀头的全部结构特征，可用于刀具结构教学、机加工工艺演示、虚拟装配仿真等多个场景。
