紧凑型蓖麻脱壳机打杆转子总成

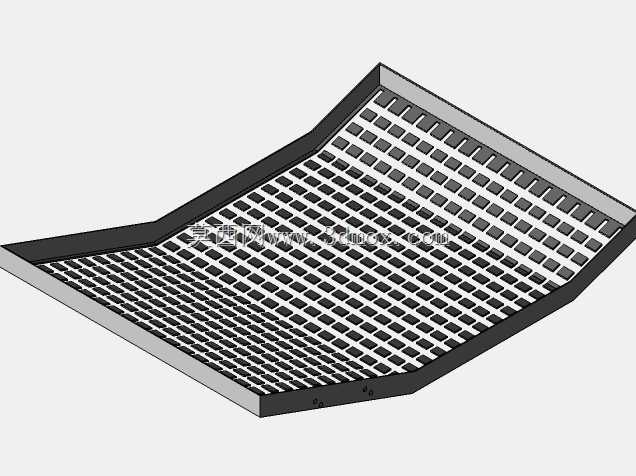

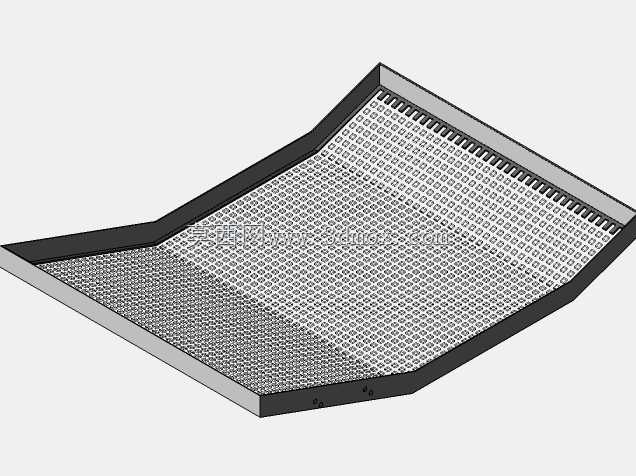

　　油料初加工产线里，蓖麻脱壳一直是容易被忽视却直接影响后续榨油得率的环节——蓖麻籽外壳脆、种仁含油率高，若采用碾压式破壳很容易把种仁挤碎，混在壳屑里难以风选分离，既造成原料损耗，碎仁渗出的油脂还会黏附筛网、堵塞输送通道，连续运行两三个班次就得停机清理。这套打杆式脱壳转子就是针对小批量加工场景设计的核心工作部件，适配每小时500公斤左右的处理量，在村镇小型油料加工点、农场附属加工车间、粮油加工试验线里都能直接配套使用。

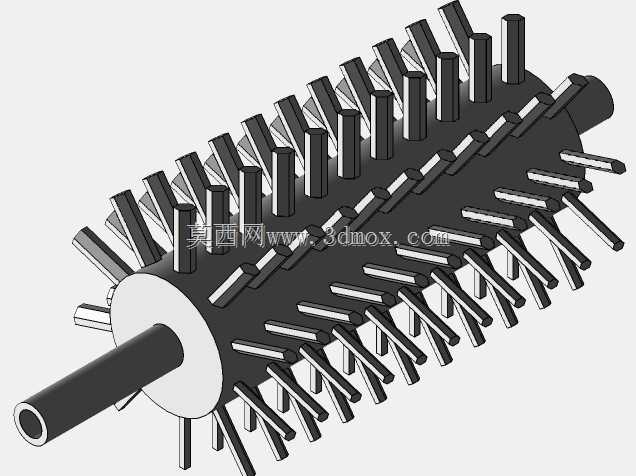

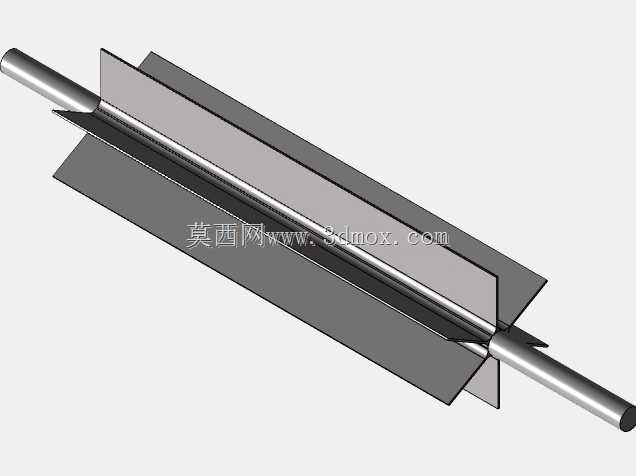

　　转子的核心工作逻辑是靠高速回转的刚性打杆对下落的蓖麻果实施击打力，让外壳受冲击开裂，而非挤压研磨：整根主轴采用空心管结构，两端预留实心轴头作为轴承安装位，轴端加工出同轴通孔，既可以穿入传动轴做键连接，也能适配链轮传动布局，空心轴的设计在保证抗弯扭强度的前提下大幅降低了转子自重，运转时的转动惯量更平稳，启动冲击小，配套的驱动电机负载也更均匀。

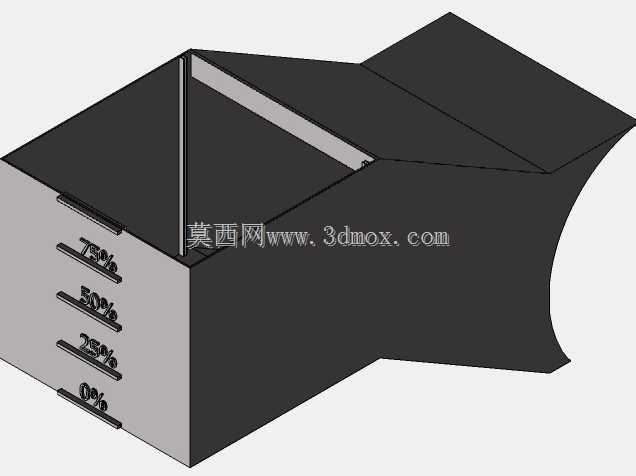

　　回转体上的打杆采用交错螺旋排布方式，没有沿轴向做整排对齐：每一圈圆周上均匀布置多根圆柱形打杆，相邻两圈的打杆周向错开固定角度，沿轴向形成连续的螺旋推送轨迹。这种排布有两个实际工程优势：一是蓖麻物料从进料口落入脱壳腔后，不会被同一轴向位置的打杆反复击打，而是在螺旋导向作用下缓慢向出料端移动，每经过一圈打杆就承受一次适度冲击，破壳率能稳定在较高水平，同时大幅减少种仁被反复击碎的概率；二是交错排布的打杆让转子运转时的径向动载荷分布更均匀，不会出现某一相位集中受力的情况，整机振动更小，轴承座的固定螺栓不容易出现疲劳松动。

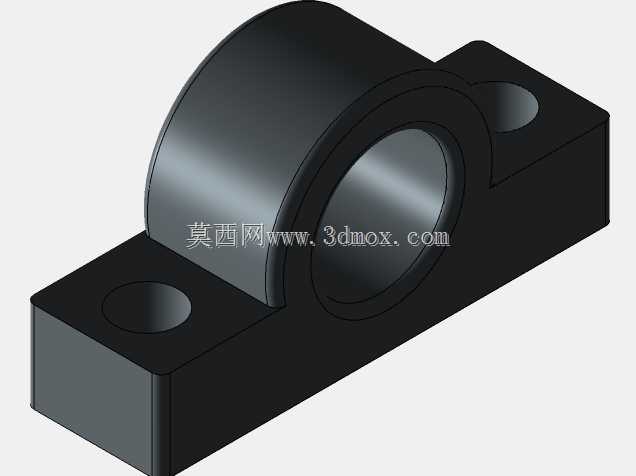

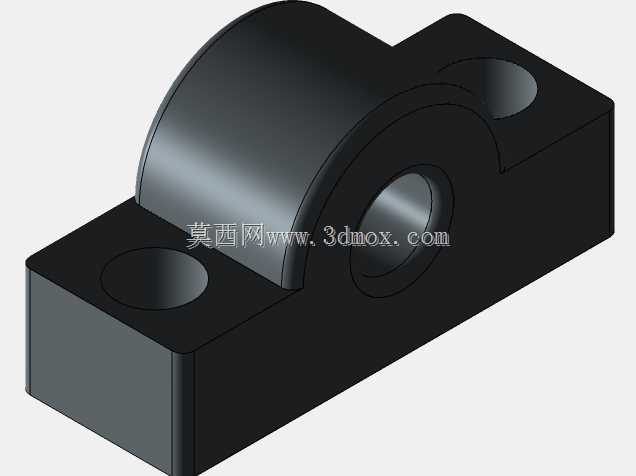

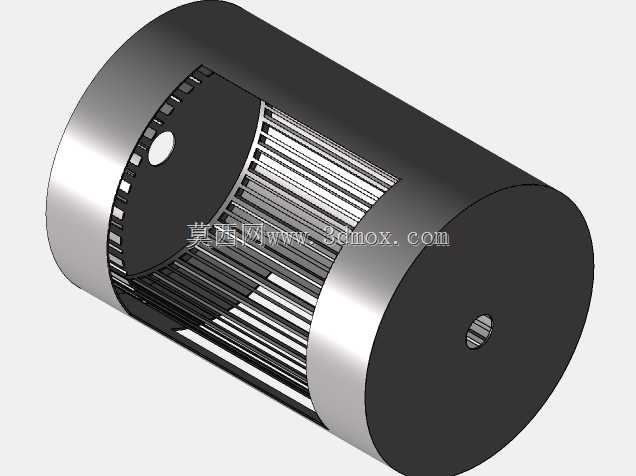

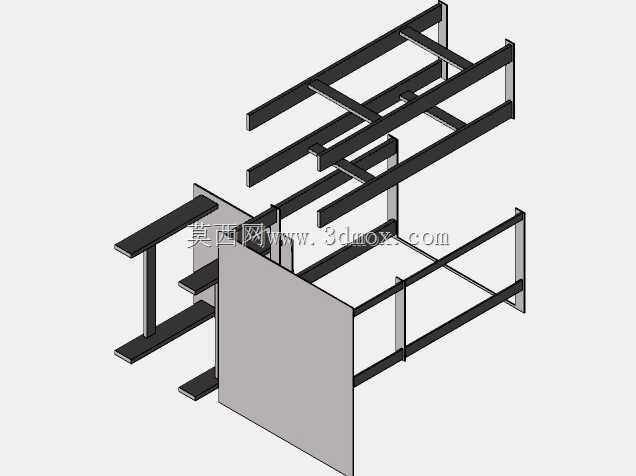

　　从安装边界来看，转子两端的轴颈直径统一，配套常用的立式带座轴承即可固定，安装时只需保证两端轴承座的同轴度，找正难度低；转子的最大回转直径由打杆外端的回转轨迹决定，设计脱壳腔内壁时，腔体内壁与打杆端头的间隙控制在15~25毫米区间即可——间隙过大时击打力度不足，破壳率下降，间隙过小则容易夹带物料造成打杆弯折，甚至出现打杆蹭腔的异响。转子的轴向长度可以根据处理量需求灵活调整，当前结构的轴向尺寸适配中小型脱壳机的腔体长度，进料端对应打杆排布稍密，先对完整蓖麻果做初次冲击破壳，出料端打杆间距适当放大，让已经脱开的壳仁混合物快速通过，避免过度击打。

　　结构细节上，所有打杆与中心回转鼓的连接采用插入式焊接固定，每根打杆的安装孔在回转鼓上预先做径向定位，焊接后保证打杆轴线与主轴轴线垂直，同一圆周上的打杆伸出长度一致，避免运转时出现不平衡量。回转鼓两端设置圆形挡盘，既可以阻挡物料从转子两端窜入轴承位，也能增强鼓体的径向刚性，长时间承受打杆的冲击反力时不会出现鼓体变形。主轴的轴伸端预留了传动件安装位，既可以安装皮带轮做高速传动，也能配套链轮适配低速大扭矩的驱动方案，整机装配时不需要对转子做二次加工，做完动平衡校正后即可直接装入设备。

　　实际使用中，这种打杆转子对不同含水率的蓖麻果适应性更强：含水率偏高的蓖麻壳韧性更好，可适当提高转子转速增强冲击力度，含水率低的脆性物料则降低转速，减少仁料破碎。除蓖麻外，调整打杆间隙与转子转速后，这套转子结构也可用于向日葵籽、油茶果等小粒径坚果类物料的脱壳作业，通用性较强。建模过程中所有零件的装配关系完全还原实际加工工艺，焊接位置、轴颈配合尺寸、打杆排布角度都按工程实际比例绘制，可直接用于脱壳机的结构设计参考、零部件出图与作业原理演示。
