机床半圆轴瓦支撑固定支座结构

　　该构件属于机床主轴箱与传动部位常见的剖分式轴承支撑托架，核心作用是承托下半圆轴瓦并为上盖提供对接基准，常见于CA6140一类普通车床主轴箱、溜板箱以及中型减速传动箱体内部。现场装配时，轴瓦或滑动轴承套嵌入中部半圆弧腔，圆弧面与轴瓦外圆贴合，依靠上下两部分合抱形成完整轴承孔，承担旋转轴的径向载荷并约束轴系跳动。

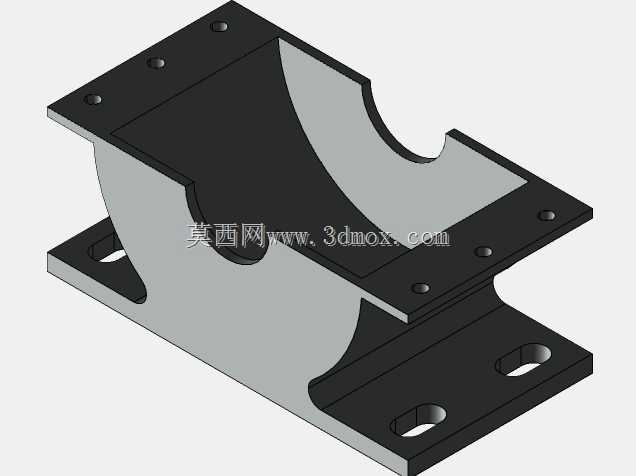

　　从结构布局看，零件采用上下两层法兰板加中间弧形承托壁的形式。下层底板贴近箱体安装基面，开设两组长圆形腰孔，腰孔方向沿装配调整方向布置，允许支座在打表找正、同轴度微调时产生小范围位移，待轴系与相邻轴承位对齐后再压紧锁紧。这种腰孔设计在机床修配和新机装配中都很实用，能够补偿箱体加工误差、轴承座累计公差以及轴热伸长带来的位置偏差，避免硬定位造成轴瓦偏磨。上层法兰用于对接轴承盖或另一半压盖，板面上均布多个螺纹底孔，合盖后通过螺栓施加均匀压紧力，使轴瓦在圆弧腔内稳定贴合，不随轴转动或发生轴向窜动。

　　中部弧形壁是受力主体，壁厚沿载荷传递路径逐渐过渡，既保证半圆承托面有足够刚性，又避免整体实心结构造成重量和材料浪费。弧形开口两侧形成自然的装卸空间，维修时可在不抽出长轴的情况下松开上盖，取出轴瓦进行刮研、更换或间隙测量。机床滑动轴承讲究接触斑点和油膜间隙，支座圆弧与轴瓦背面的贴合精度直接影响油膜形成，因此该类支撑件在建模时需要重点控制半圆内径、圆弧中心高、上下法兰结合面平行度以及底板安装面到轴心的高度尺寸。

　　实际选型与改型时，轴心高是首要安装边界，它决定主轴中心线与箱体内齿轮、皮带轮或联轴器的对中关系；底板外轮廓和腰孔间距则决定能否落入既有箱体基面，孔位过长会削弱底板压紧面积，过短又失去调整余量。上层法兰孔位需要与轴承盖互换匹配，螺栓数量通常随轴径和载荷增大而增加，孔边到法兰外缘需保留足够压溃宽度。弧形腔两端可设置轴瓦轴向定位台阶或挡边，防止轴瓦在往复载荷、轴向分力作用下发生位移；若用于稀油润滑箱体，腔壁附近还可与油槽、油孔位置协调，保证润滑油进入轴瓦间隙。

　　建模过程中，底板、法兰和弧形托壁宜按焊接或铸造毛坯思路分特征建立，再统一处理安装孔、沉孔、倒角和过渡圆角。受力拐角处不应保留尖锐直角，尖角在铸造时容易形成应力集中和收缩缺陷，在焊接件中也会成为疲劳裂纹起点。腰孔两端圆弧半径与刀具、切割工艺相关，工程图中需明确孔中心距、槽宽及长度方向公差；上层螺纹孔要标注有效螺纹深度，避免螺栓拧紧后顶到盲孔底部。半圆承托面属于配合功能面，尺寸标注应突出内径、圆心位置和表面粗糙度要求，安装底面与结合面则需标注平面度及相互平行度，才能保证装配后轴瓦受力均匀。

　　在机床运行场景中，该支座不仅承受轴自重和切削力传递下来的径向载荷，还要吸收齿轮啮合、皮带张紧和换向冲击产生的交变力。底板通过腰孔与箱体连接，增大接触面积并降低比压；上层法兰与压盖形成闭合框架，使弧形托壁的开口趋势受到约束。设计时若轴径较大、转速较高，可适当加厚弧形壁和法兰板，并在背部增设加强肋；若空间受限，则需在保证螺栓扳手空间和轴瓦壁厚的前提下压缩外形。整个构件没有复杂运动副，却承担轴系定位的基础功能，其尺寸链、刚性和安装可调性往往比单纯外观造型更决定设备运行质量。
