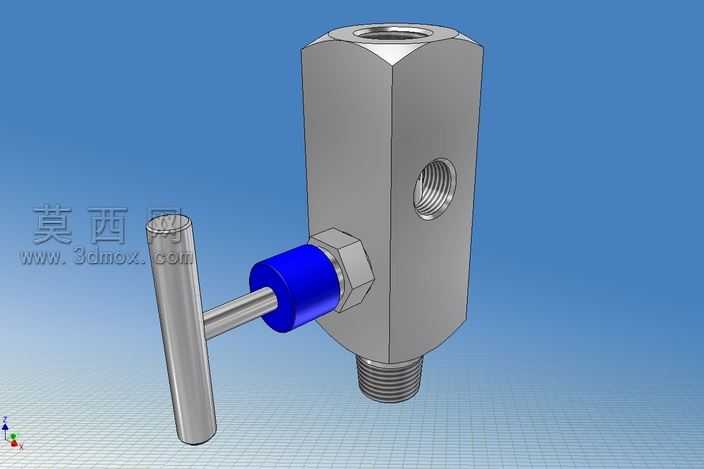

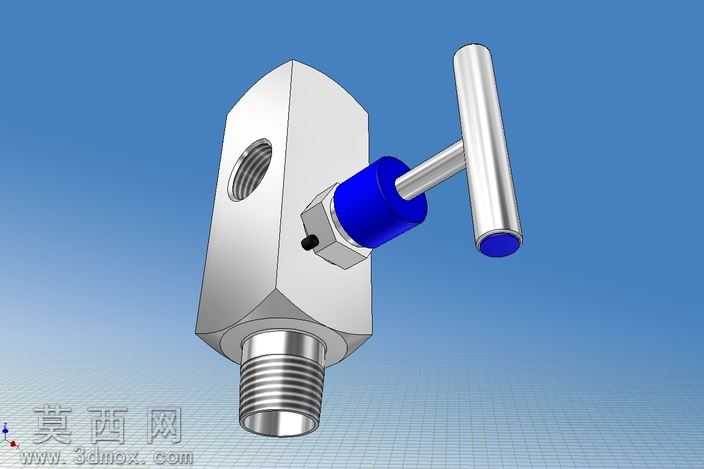

本作品为多端口仪表计量用手动截止控制阀的三维数字化模型,采用Autodesk Inventor完成全参数化建模与装配设计,建模过程严格遵循机械设计公差规范,对阀体、阀杆、操作手柄、密封压帽、连接螺纹等所有零部件进行1:1等比例还原,完整复现实物产品的装配关系与运动逻辑。模型构建阶段首先以阀体为核心基准零件,采用拉伸、切除、倒角、螺纹扫描等特征命令完成六棱柱形主体结构建模,精准加工出顶部内螺纹接口、底部外螺纹接口、侧向外螺纹接口三个流体连通端口,对端口处的管螺纹细节按照NPT标准牙型进行参数化绘制,还原螺纹的牙距、牙高与锥度特征,保证接口结构的工业实用性。其次完成阀杆组件的建模,阀杆采用圆柱轴类特征构建,前端设计锥形密封面用于实现流体通断的硬密封控制,中部设计与压帽配合的螺纹段实现阀杆的升降调节,尾部设计与手柄配合的扁位结构用于传递操作扭矩;操作手柄采用T型结构设计,金属杆部与握持端做圆角过渡处理,模拟实际操作的人机工程学形态;密封压帽采用六角外形设计,方便使用扳手进行紧固装配,压帽与阀体之间的密封配合面做精准的公差匹配设计。材质与渲染阶段,对阀体、阀杆、手柄、压帽等金属零部件赋予不锈钢金属材质,调整材质的粗糙度、反射率参数还原金属机加工后的哑光金属质感,对阀杆处的密封组件赋予蓝色工程塑料材质,区分不同功能部件的视觉差异;渲染场景采用工业展示常用的渐变蓝色背景,添加地面网格与环境光遮蔽效果,调整光源角度突出阀体的棱角结构与螺纹细节,让模型呈现出清晰直观的工业产品展示效果。结构设计上,该多端口阀可实现单进双出或者多通路的流体通断控制,通过旋转T型手柄带动阀杆升降,依靠阀杆前端锥面与阀座的贴合与分离实现管路的截止与导通,结构紧凑体积小巧,适合仪表管路、小型液压气动系统的压力调节与通路控制,模型保留了完整的装配约束关系,可进行运动仿真模拟阀门的开关动作,验证阀杆行程与密封面的配合精度,也可导出工程图纸用于生产加工参考,整体建模逻辑清晰,特征树规整无冗余,参数可编辑修改,方便后续根据实际工况调整接口尺寸、压力等级等设计参数。
