交流伺服电机HF-SP102工业驱动装置

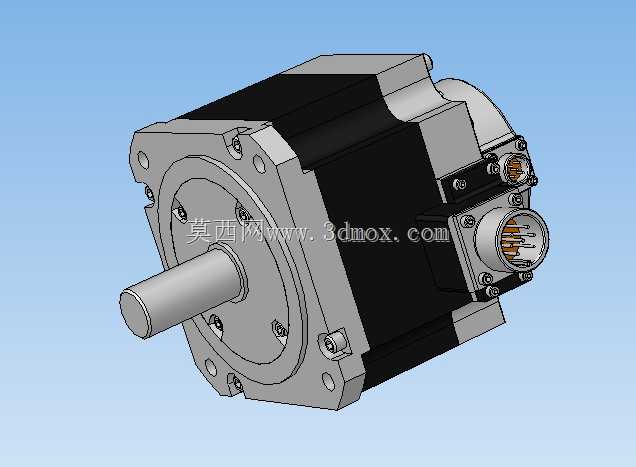

　　该交流伺服电机三维结构对应中大功率工业伺服驱动场景，常见于数控车床进给轴、加工中心刀库回转、包装机械牵引辊、自动化桁架升降轴以及注塑机开合模定位等需要精确转速与转矩闭环控制的工位。整机采用方形定子机壳配合前端圆形法兰输出的经典布局，前端伸出圆柱形实心输出轴，轴端可通过联轴器连接滚珠丝杠、同步带轮或精密减速机，将转子的旋转运动转化为设备执行端的直线进给或分度动作；机壳后侧及侧部分别布置动力电源连接器与编码器反馈连接器，连接器采用航空插头式多芯结构，动力端承载三相驱动电流，信号端传输转子位置、转速与温度反馈数据，接线端口朝向侧方，便于设备布线时避让后方安装空间，减少线缆弯折半径。

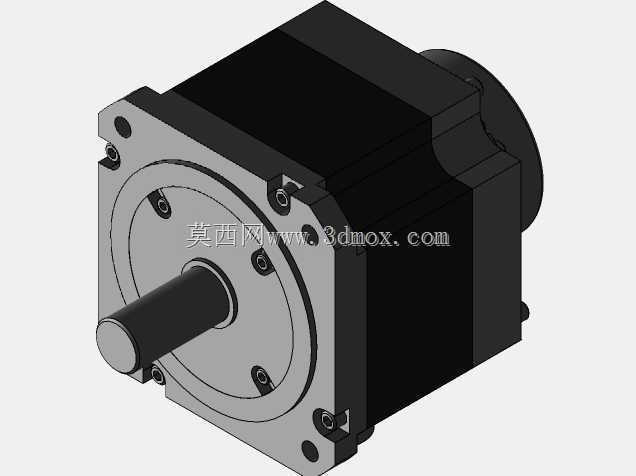

　　从安装边界来看，前端法兰面预留多组沉头安装孔，可直接贴合设备安装板正面锁附固定，法兰外圆与输出轴的同轴度在建模时按伺服电机常规配合公差设定，输出轴轴径、法兰止口尺寸与同功率段标准伺服安装尺寸兼容，结构工程师在布局设备时，可直接以法兰端面为安装基准，校核轴伸长度与联轴器、带轮的装配间隙，避免轴端与从动件发生轴向干涉。机壳主体采用黑色散热壳体包覆定子绕组，外壳表面预留散热筋结构，用于连续运行时散发绕组铜损与铁损产生的热量；前后端盖采用银灰色金属材质，端盖上分布紧固螺钉与定位销孔，保证端盖与定子壳体的同轴装配精度，支撑内部转子轴承平稳运转。

　　建模过程中完整还原了电机外部所有装配细节：端盖固定螺栓的六角头部、连接器的锁紧螺纹环、插座内的插针排布、壳体拼接处的密封台阶均逐一建模，没有做简化省略。对于设备选型工程师而言，可直接将该模型导入整机装配体，核对电机与周边防护罩、拖链、线缆的空间距离，确认动力线与编码器线的插拔操作空间是否充足；结构设计人员也可参照该外形尺寸，配套设计电机安装支座、张紧调节机构以及轴端防护盖板。这类伺服电机区别于普通异步电机的核心特征是尾部集成高分辨率位置反馈元件，驱动器可实时读取转子角度，实现毫秒级响应的转矩、转速、位置三环控制，在需要频繁启停、正反转切换、低速大扭矩输出的自动化产线中，能够保证执行机构的定位重复精度，避免普通电机启停过冲、定位漂移的问题。整机外轮廓方正，侧边连接器突出高度需在布局时预留足够余量，防止设备运行中震动导致连接器磕碰周边构件。
