带制动功能的交流伺服电机结构

　　该三维结构呈现的是一款中大功率交流伺服电机，本体集成失电制动单元，主要面向需要位置保持、快速启停和断电防溜车的自动化装备。实际选型时，这类电机常见于数控机床进给轴、桁架机械手升降轴、包装设备牵引轴、注塑机取件机构以及输送线精密定位工位。普通伺服电机在驱动器断电后，轴端受外力或垂直负载作用可能发生缓慢位移；带制动器的版本通过后端抱闸机构在失电状态夹紧制动盘，使输出轴保持锁定，从而避免垂直轴下滑、工装移位或调试过程中的安全风险。

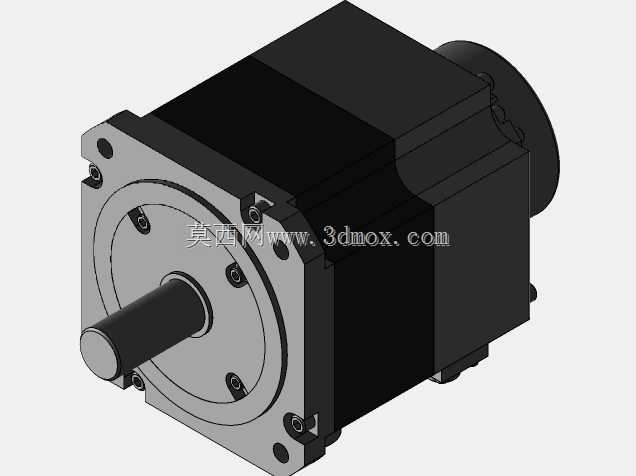

　　从模型外观可以看出，电机主体采用方形机座配合圆角过渡，外侧布置加强筋和安装脚，既保证壳体刚度，也有利于热量向安装面扩散。输出轴位于前端中心位置，轴伸、键槽和法兰配合区域需要在整机布局时预留联轴器或同步轮的装配空间。后端制动部分与电机壳体形成同轴叠装结构，整体长度较无制动版本更长，因此在狭小设备腔内布置时，不能只按标准电机长度核算，还应把制动器段、接线插头弯折半径和维护拆卸距离一并纳入边界。

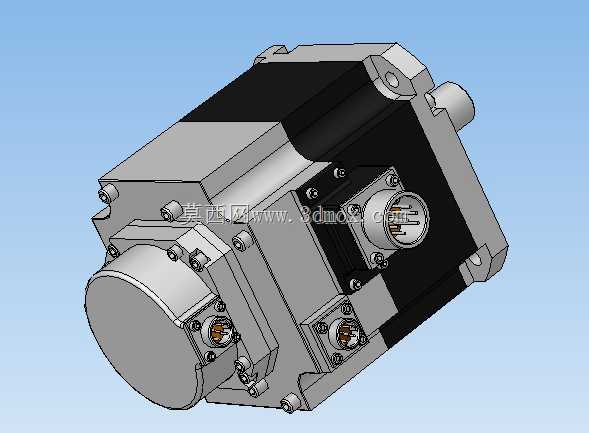

　　接线侧采用多组圆形航空插头形式，动力线、编码器反馈线和制动线分区布置，能够减少现场误插，也便于在机床护罩内进行线缆固定。建模时需要重点保留插头的外轮廓、锁紧螺纹和出线方向，因为这些细节直接影响拖链路径、折弯半径以及侧板开孔位置。若三维布局中只简化为一个接线盒，后期很容易出现插头与机架干涉、线缆无法插拔等问题。

　　结构设计思路上，该类电机把定子、转子、编码器和电磁制动器集中在同一轴线上。制动器通常安装在电机非输出端，利用摩擦片和弹簧机构实现断电抱闸；驱动器释放制动时，电磁线圈吸合，电机轴才能正常旋转。对于升降轴或大惯量负载，制动扭矩、允许背隙、响应时间和散热条件都要与伺服驱动器参数匹配，不能仅凭电机额定功率判断。

　　安装边界方面，方形法兰上的定位孔、前端止口和底脚孔位是整机校核的关键。前端止口决定与减速机或安装板的同轴定位，底脚平面则影响皮带张紧后的受力状态。模型中壳体螺钉、端盖接缝、连接器和轴端轮廓均有体现，适合在设备总装阶段进行干涉检查、维护空间评估和线缆走向确认。工程使用中，还应在电机周围保留散热间隙，避免制动器频繁动作产生的热量与伺服本体温升叠加，确保长期定位精度和抱闸可靠性。
