打印机用薄型平板步进电机结构

　　薄型平板步进电机多用于桌面打印设备、小型送纸机构、阀针驱动、仪器仪表风门以及空间高度受限的自动化执行端。与常规圆柱形步进电机相比，这类电机将定子绕组、磁路和输出轴集中布置在近似扁平的壳体内，主体厚度明显压缩，能够贴装在设备侧板、机架平面或运动模组附近，减少Z向占用。实际选型时，工程师往往不是先看扭矩参数，而是先确认安装面、输出轴位置、线束出线方向和周边运动包络，因为平板类部件一旦放入紧凑设备内部，后期改壳体或改走线的成本远高于前期在三维布局中校核边界。

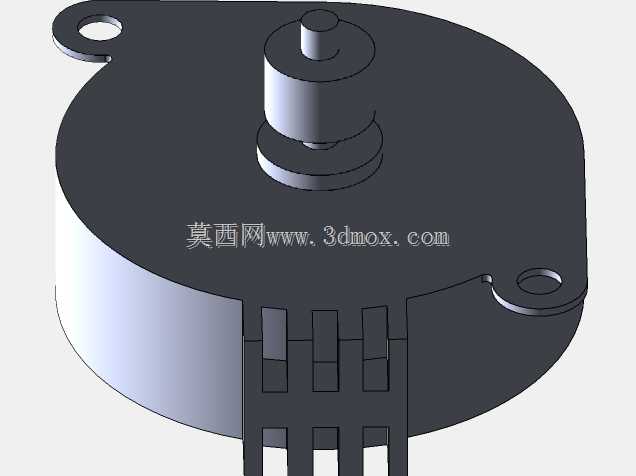

　　从结构外形看，该电机主体采用圆盘式扁平壳体，上部设置同轴输出轴，轴端带有阶梯定位结构，可与齿轮、摇臂、带轮或小连杆配合。壳体两侧延伸出带孔安装耳，安装孔中心相对主体轮廓外扩，使螺钉能够从电机外侧直接锁入安装板，避免在电机下方预留深孔工具空间。对于维修拆装频繁的设备，这种耳片式固定方式比底部隐藏螺钉更便于现场操作；对于自动化装配线，平直安装面和外露孔位也更容易被吸嘴或夹爪定位。

　　壳体下部可以看到多组接线端子与绕组连接区域，端子沿壳体边缘成排布置，相邻端子之间保留绝缘间隔，并通过壳体筋位形成限位。该设计思路体现了小型驱动部件的典型取舍：一方面要在有限圆盘面积内容纳多相绕组，另一方面要让接线端靠近设备线束通道，减少导线跨接运动部件。建模时需要重点还原端子宽度、槽口深度、相邻间距以及端子与壳体底面的高度差，这些细节会影响接插件选型、线束弯折半径和焊点操作空间。若只建立一个简化圆盘，后续在电气装配阶段很容易出现插头与机架干涉、线束无法自然弯曲等问题。

　　输出轴区域采用多层圆柱台阶，顶端小轴用于扭矩输出，下方较大直径台阶可作为轴向定位面或齿轮承托面。轴部与壳体之间保留同轴关系，周边圆形凸台既增强局部刚度，也为轴承压装、轴套定位提供结构基础。在打印机类应用中，输出轴常连接减速齿轮、同步带轮或角度摆杆，运动过程中会承受一定径向力，因此轴座周围的壳体壁厚和凸台高度不能过度削弱。三维布局时应把配合件的轮毂端面、挡圈位置、齿轮节圆以及可能的轴向窜动量一并建出，不能只校核静止装配状态。

　　安装边界方面，圆盘主体决定了平面方向的主要占用，两个安装耳向侧向伸出，形成近似不对称的外轮廓。布局时需在耳片外侧预留螺钉头或螺母空间，在圆盘下方保留接线和散热间隙，在输出轴上方保留配合件安装高度。由于电机一侧耳片靠近输出轴切线方向，另一侧耳片位于壳体边缘，装配孔并非完全对称布置，放入总成时应注意防错方向。若设备壳体采用钣金折弯件，安装面平面度、螺钉预紧后耳片变形以及电机主体与折弯边的距离都需要检查；若安装在塑料支架上，则应关注柱位强度、热熔螺母压装空间以及振动环境下的松动风险。

　　功能特性上，平板式步进电机适合短距离、角度可控、重复定位要求较高的低速执行场景。它不以高转速为主要目标，而是通过脉冲指令实现稳定的分步转动，驱动负载完成纸张切换、挡板开合、齿轮换向或微调机构动作。扁平外形使质量分布更贴近安装面，有利于降低悬臂高度；外露端子则便于在整机厂内完成线束焊接或插接。设计人员在建立此类部件时，应把电机视为机械、电气和装配共同约束的集成件，而不是单纯的动力源。

　　建模过程中，外形曲面可采用旋转与拉伸组合完成，圆盘壳体、顶部轴座和底部端子区分别建立特征，有利于后期修改壁厚和安装孔位置。安装耳与主体交接处应保留圆角过渡，避免应力集中；端子槽口建议使用独立阵列特征，便于调整相数和引脚数量；输出轴的各段直径、长度和倒角需按配合要求分层表达。总装检查时，除常规干涉外，还应模拟螺钉装入、接插件插拔、齿轮装配以及线束走向，确保电机在真实设备维护和运行条件下都具有可实施性。
