塑料废料回收手动立式注塑成型设备

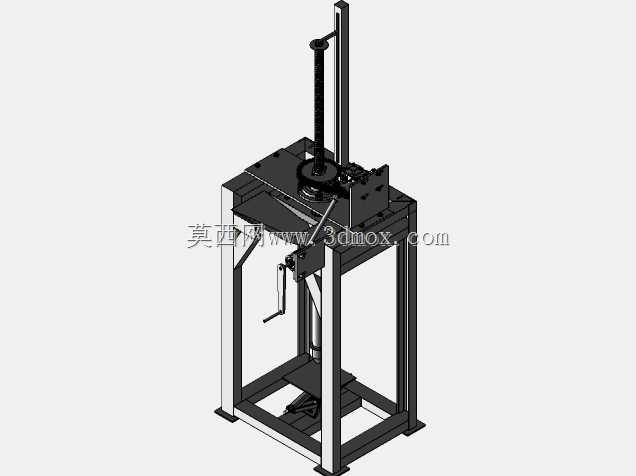

　　这套手动注塑装置面向小批量塑料件试制、边角料再利用和教学实验场景，核心作用是把破碎后的热塑性塑料废料加热熔融后，通过手动施压注入模具型腔，完成简单塑料制品的再生成型。整机采用立式框架布局，底部由方管焊接成矩形承载底座，四根立柱向上延伸并在顶部汇合固定横梁，形成封闭受力环路，压射过程中产生的轴向反力由框架直接承担，不需要额外地脚锚固即可在普通工作台面稳定作业。

　　从功能分区看，设备下部为模具安装工位，预留了平板式装夹面，可通过压板或螺栓固定小型注塑模，模具开合依靠手动杠杆机构完成，侧置操作手柄通过连杆放大输入力，带动动模部分沿导向方向升降，行程控制依赖操作者手感和机械限位，适合结构简单、分型面要求不高的扁平件、垫块、小壳体类零件。中部设置熔料筒与加热区域，塑料碎料从上部加料口投入后，在筒内受热软化，外围护板用于隔离高温部位并保持料温稳定。

　　压射执行部分布置在机架顶部，竖直长螺杆贯穿上横梁，顶端配置手轮与导向标尺，旋转手轮可驱动螺杆下行，将熔融物料经喷嘴压入模具流道；螺杆旁侧的长导柱与滑块配合，保证压射杆运动直线度，避免偏载造成料筒内壁磨损。侧面还设有锁紧与定位组件，在螺杆到达设定压射位置后可临时锁止，维持保压压力，减少制品缩孔缺陷。

　　设计思路上优先突出低门槛与可维护性：没有配置液压站、伺服电机和复杂控制系统，动力全部来自人力操作，零部件数量少，拆解后可快速清理料筒和更换喷嘴；框架杆件多采用标准型材与板件拼焊，加工难度低，车间内常用的锯切、钻孔、焊接手段即可完成制作。外形尺寸控制在单人可操作范围内，底座占地约一平方米见方，整机高度略高于成年人腰部至胸部区间，加料、合模、压射动作都在站立姿态下完成；安装边界仅需保证顶部手轮旋转空间、侧面手柄摆动空间以及前方模具取放通道，设备后方可贴近墙面布置。

　　在实际选型与建模时，需要重点校核立柱抗拉刚度、横梁弯曲变形和螺杆压射稳定性，熔料筒与模具定位面的同轴度直接影响喷嘴对接可靠性；手动杠杆的力臂比例要兼顾操作者施力强度与合模速度，过短会导致锁模力不足，过长则占用操作空间。该结构虽不适合高速大批量生产，但在废旧塑料回收验证、小型作坊试制、职业院校注塑工艺演示中，能够以极低投入完成从碎料到成品的完整工艺闭环。
