电动方形插板闸门500x500结构设计

　　该滑动闸门主要用于粉体、颗粒物料输送系统中的通断控制，常见于粮食仓储、建材配料、除尘灰斗、料仓出口及溜管转接位置。设备通过闸板沿导轨直线移动，实现流道开启与关闭，能够在重力卸料工况下截断物料，也可配合输送设备完成检修隔离、仓位切换和流量调节。

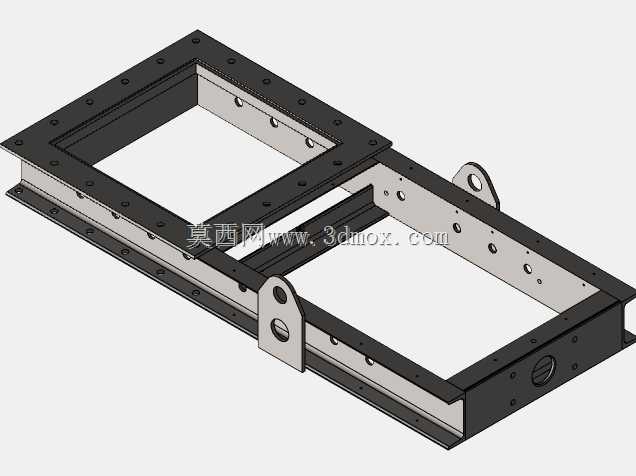

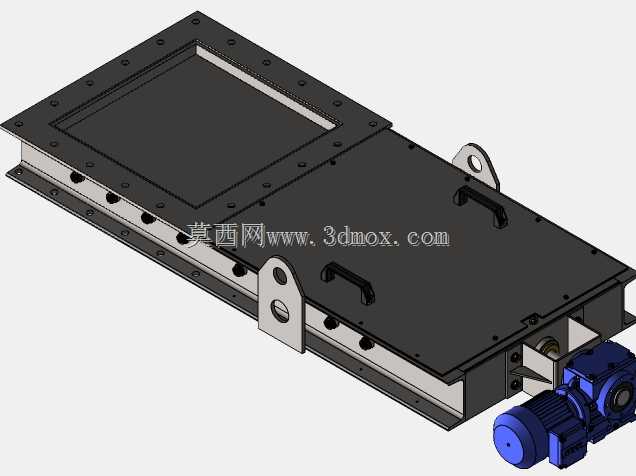

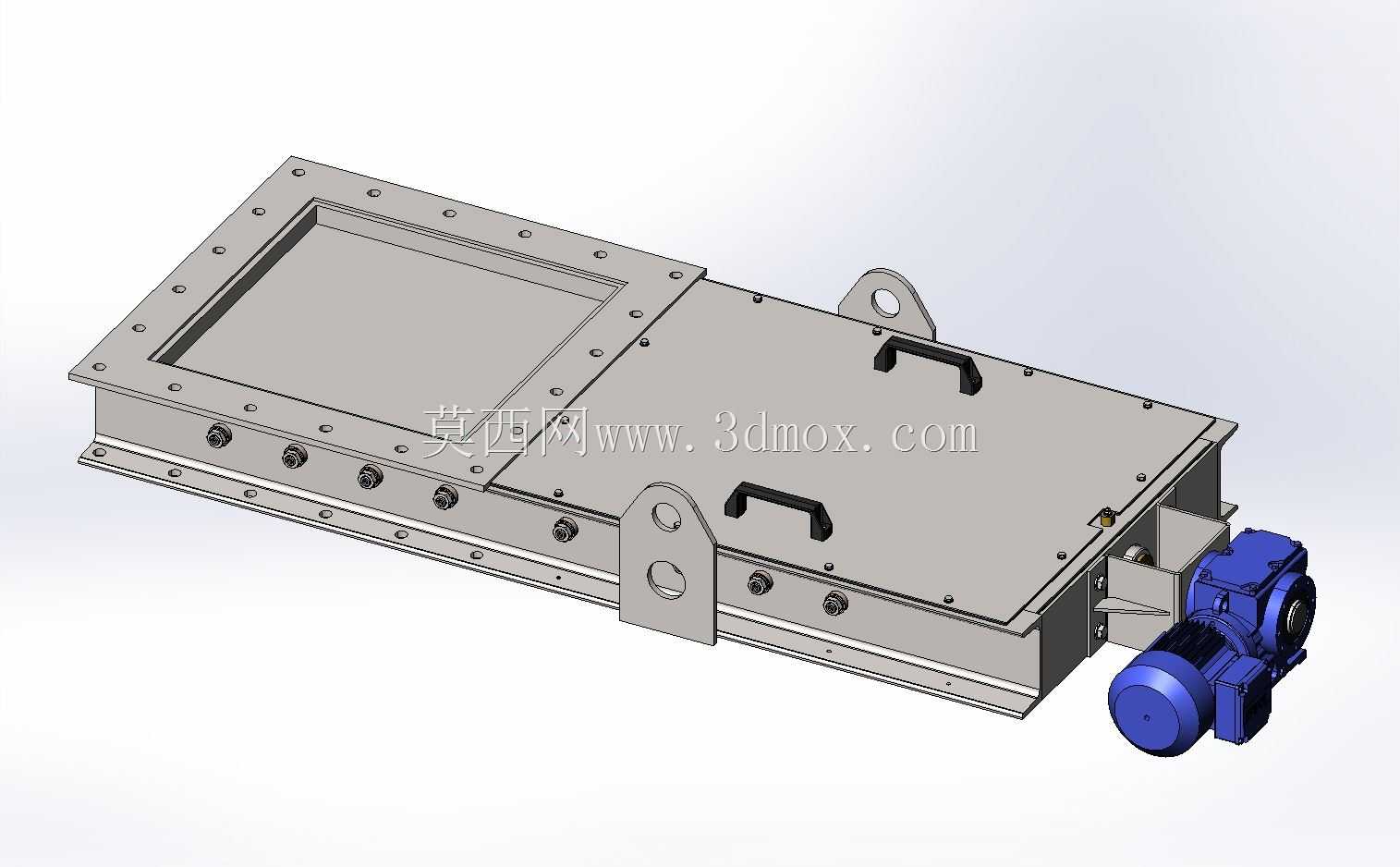

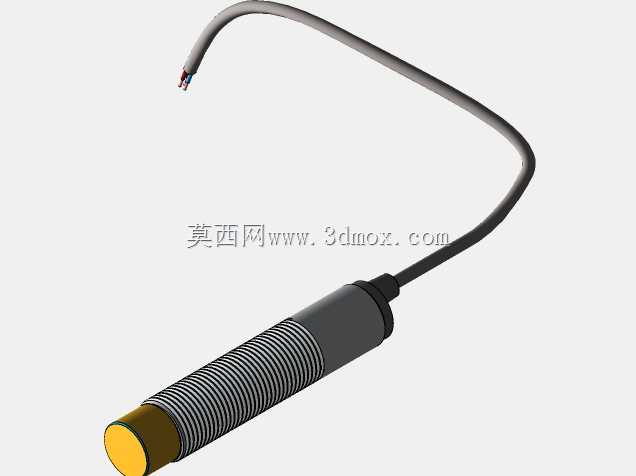

　　整体采用方形法兰接口，通流边界为500×500，适合与同规格方形溜槽、料仓下部法兰或除尘设备出料口对接。入口法兰沿周向布置螺栓孔，安装时可直接贴合配对法兰，通过紧固件压紧密封面；设备本体沿物料流动方向占用较短，便于在空间紧凑的平台、支架或料仓锥段下方布置。外形上，闸门主体为箱式焊接框架，闸板隐藏在框架内部，两侧设置导向与限位结构，可承受料柱压力和启闭过程中的侧向载荷。

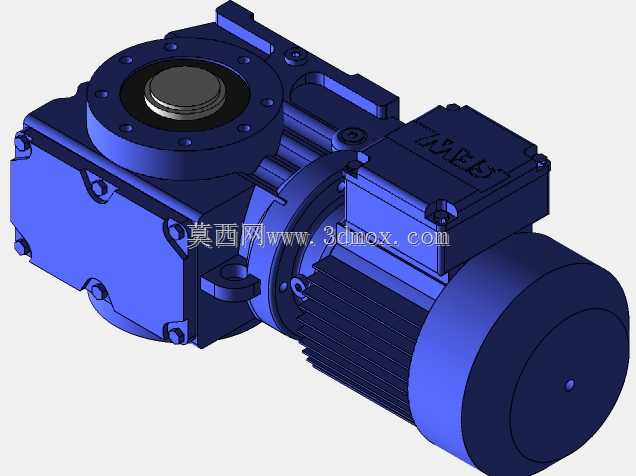

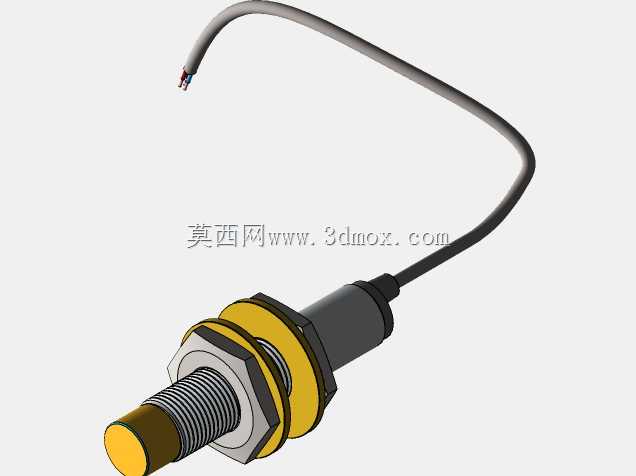

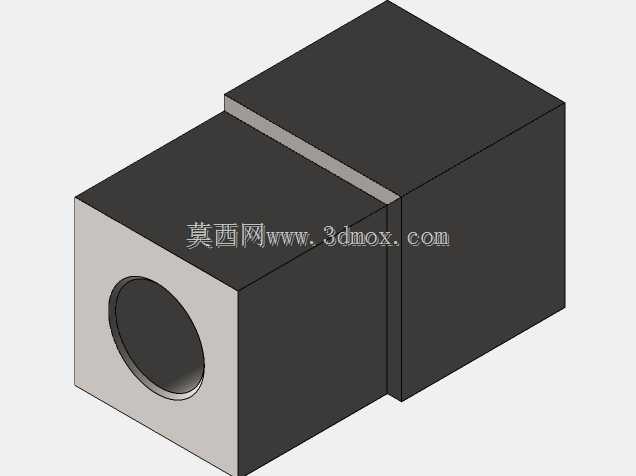

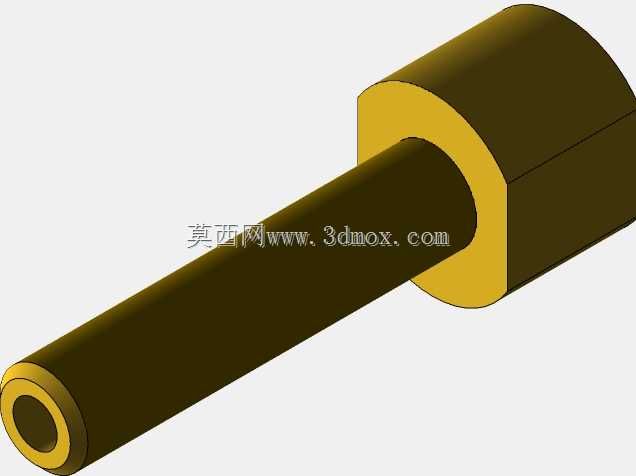

　　驱动部分选用电动减速机构，电机经减速机输出低转速大扭矩，再通过传动组件带动闸板往复运动。相比手动螺旋闸门，电动结构更适合高位料仓、远程操作和频繁启闭场景，操作人员无需靠近出料口，可降低粉尘环境下的劳动强度。电机侧布置在阀体端部，接线和维护空间明确；吊耳设置在框架上方，便于车间吊装、现场就位以及检修时整体搬运。

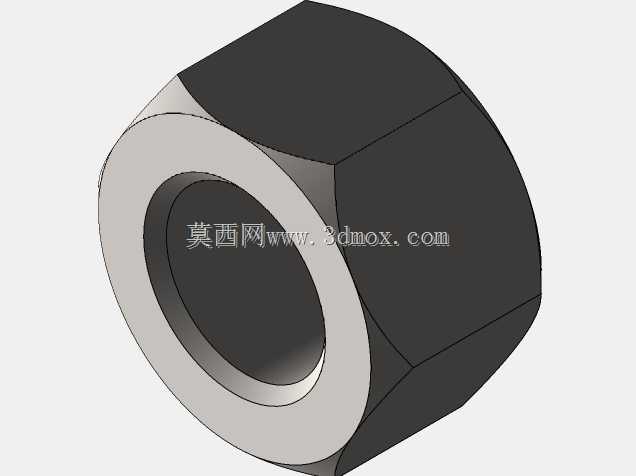

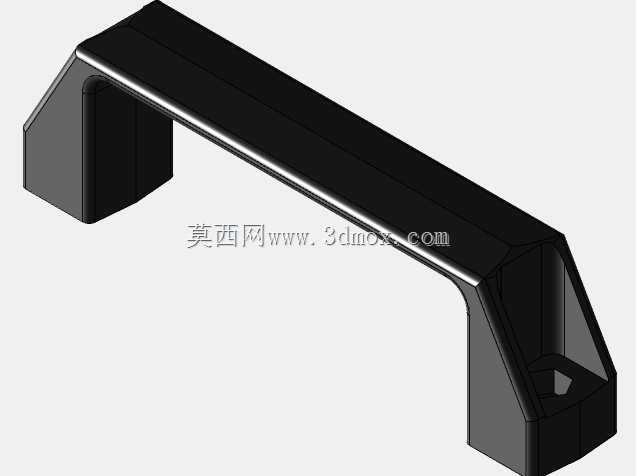

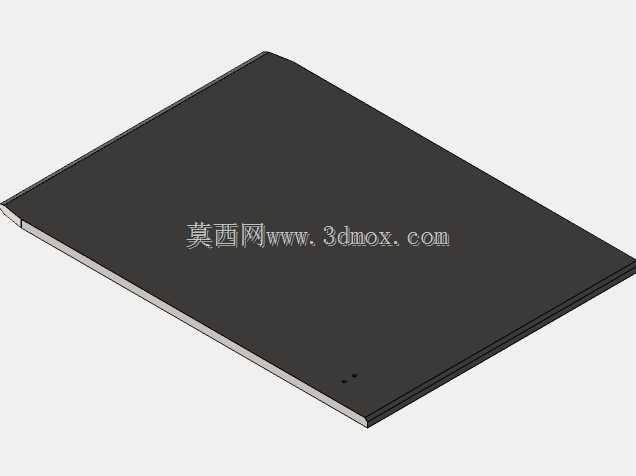

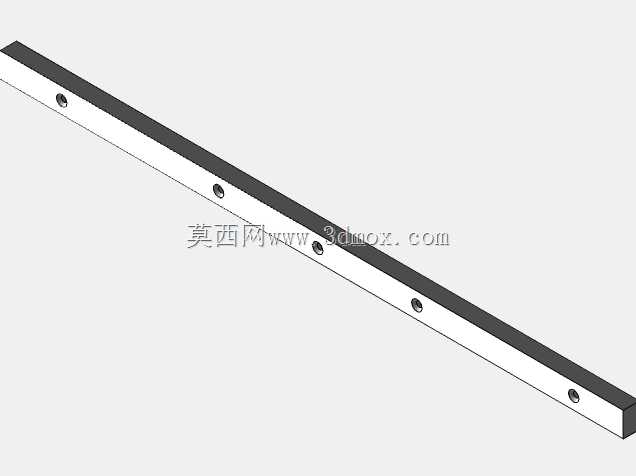

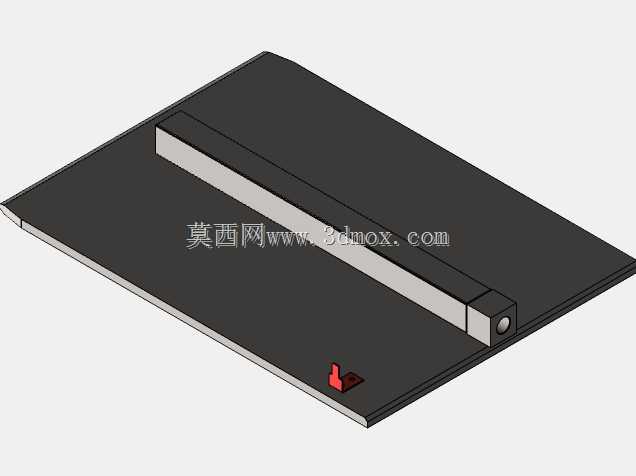

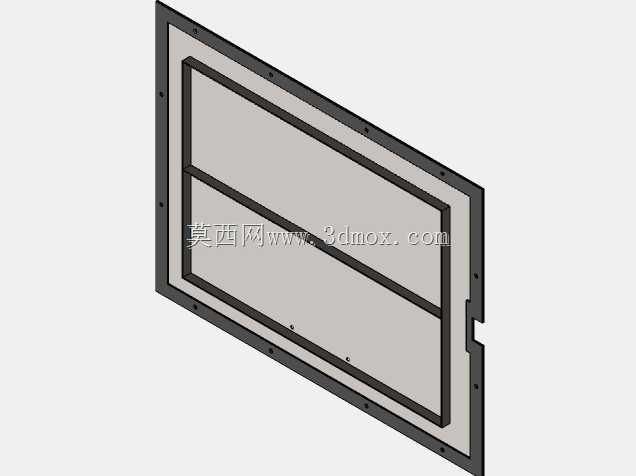

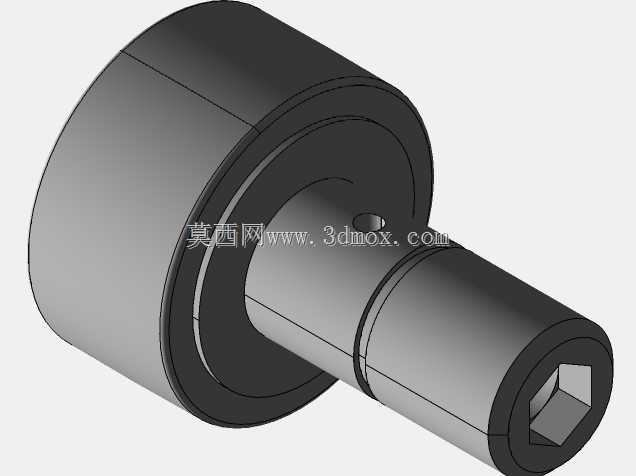

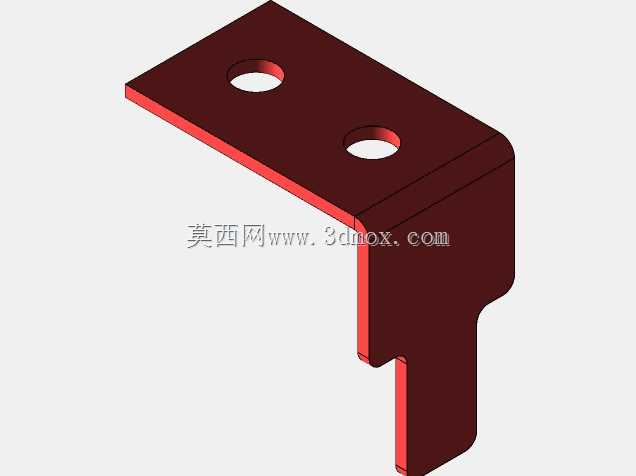

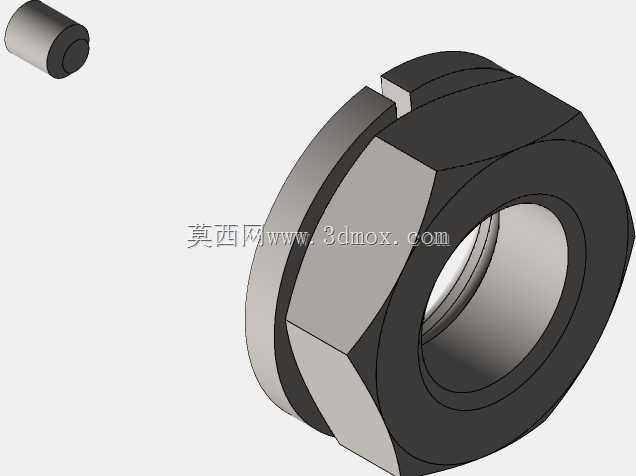

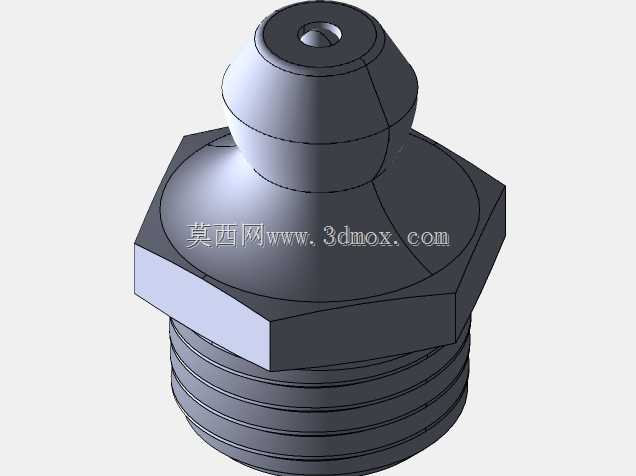

　　闸板是核心截流件，采用平板滑移形式，关闭时覆盖整个方形通道，开启后闸板退入侧部箱体，流道内无明显突出构件，物料通过阻力小，不易在通道内形成架桥。框架上设置压条和可调密封结构，用于控制闸板与导轨间隙，减少细粉外漏；侧面紧固件可在磨损后进行压紧调整，延长导向面使用寿命。顶部设置手柄式检修件，配合可拆卸盖板，能够在不拆离主管道的情况下检查闸板位置、清理卡滞物料。

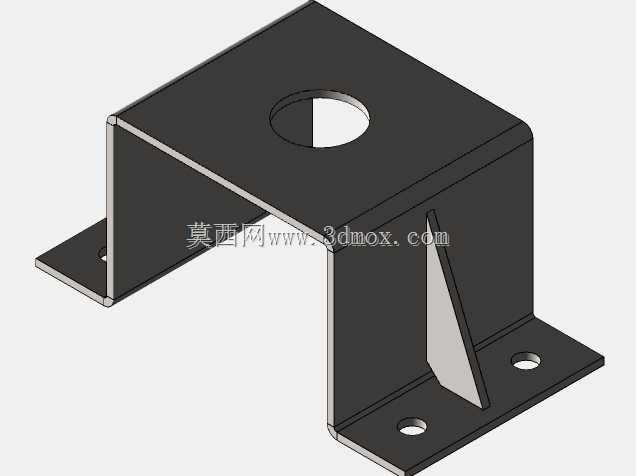

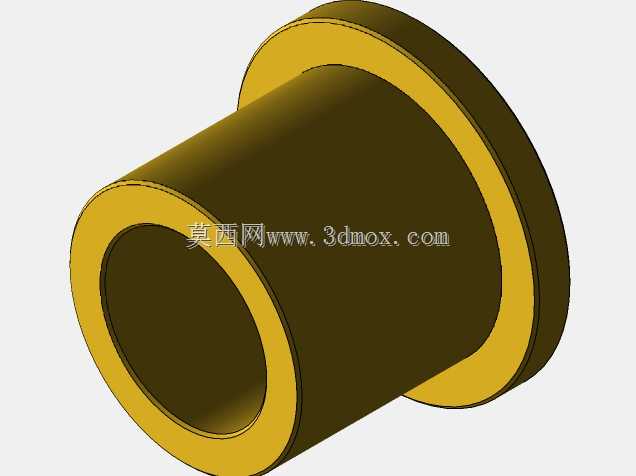

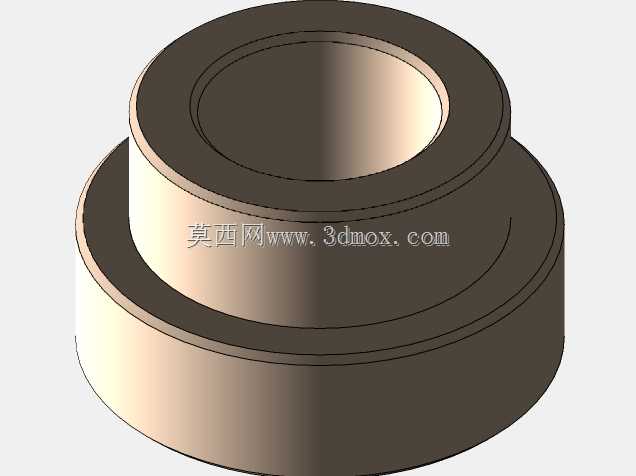

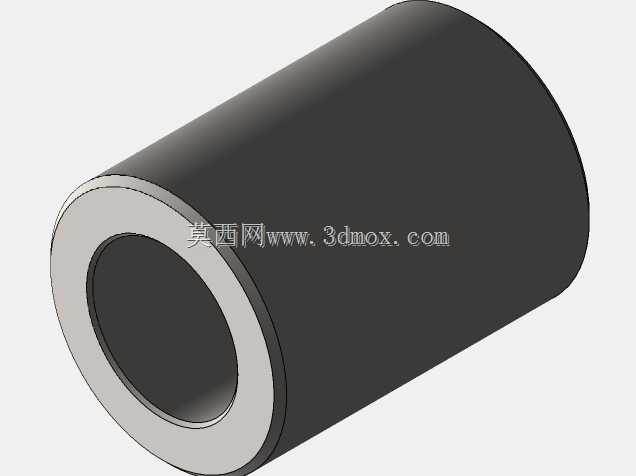

　　建模时需要重点处理法兰孔位、导轨平行度、闸板行程和驱动轴同轴度。闸板行程应保证全开状态下不遮挡500×500通流截面，全关状态下闸板边缘进入密封座并留有足够搭接量。导轨与闸板之间保留合理滑动间隙，既要避免粉尘挤入后卡阻，也要限制闸板受压偏摆。减速机安装座与传动件连接位置需设置可靠支承，防止启闭扭矩传递到薄壁壳体造成变形。

　　现场布置时，应在闸门两侧预留法兰紧固空间，并在电机侧留出检修距离；上方吊耳可与吊装点配合，下方溜管应避免额外弯矩直接作用于阀体。对于磨蚀性较强的物料，可在闸板迎料面、导轨和密封面增加耐磨处理；对于轻质粉尘工况，则应重点控制壳体拼缝和闸板出口间隙。该结构兼顾了通断可靠性、安装便利性和维护可达性，适用于需要远程控制、方形大截面出料的物料处理系统。
