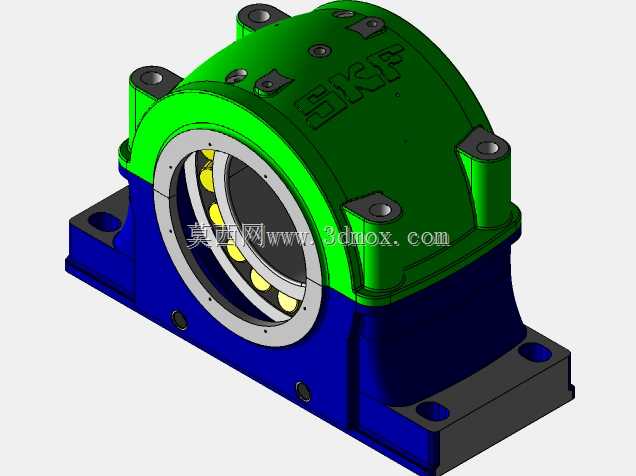

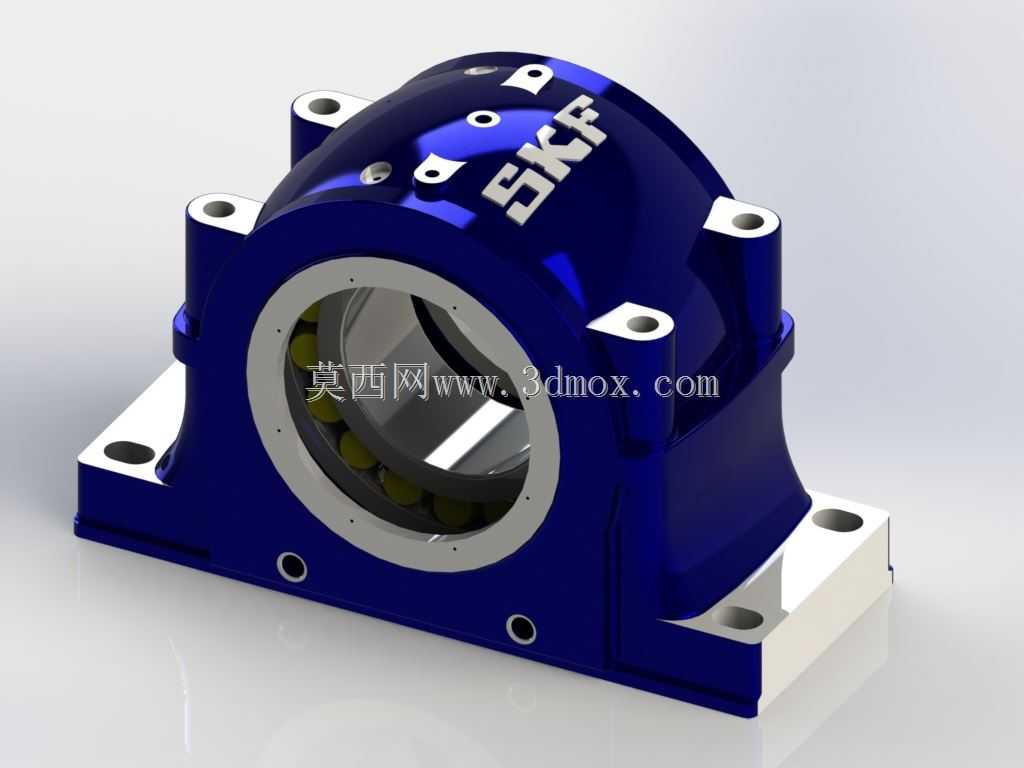

该款剖分式轴承座主要面向重载低速、工况载荷波动较大的工业传动场景,在矿山输送线、冶金轧机辅传、港口皮带输送以及大型搅拌设备的转轴支撑段应用十分普遍,区别于整体式轴承座,上下剖分的结构形式让现场检修维护无需拆卸整根传动轴、联轴器以及两端配套的传动轮系,仅松开剖分面连接紧固件即可开盖完成轴承更换、润滑脂补充与滚道磨损检查,大幅缩短产线停机维护的工时。

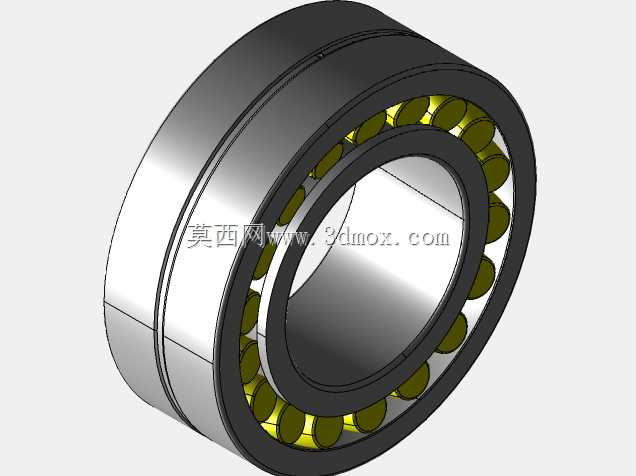

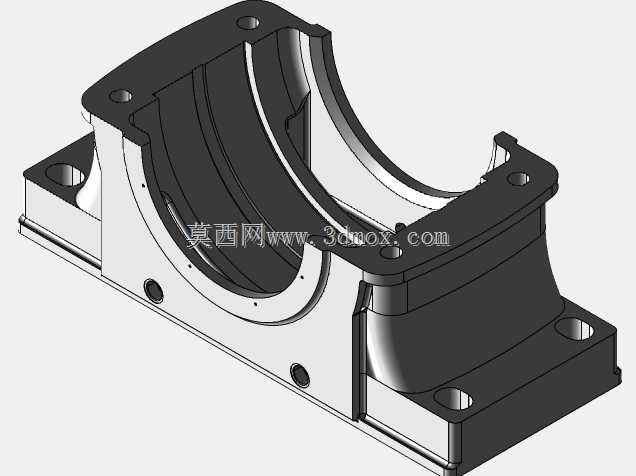

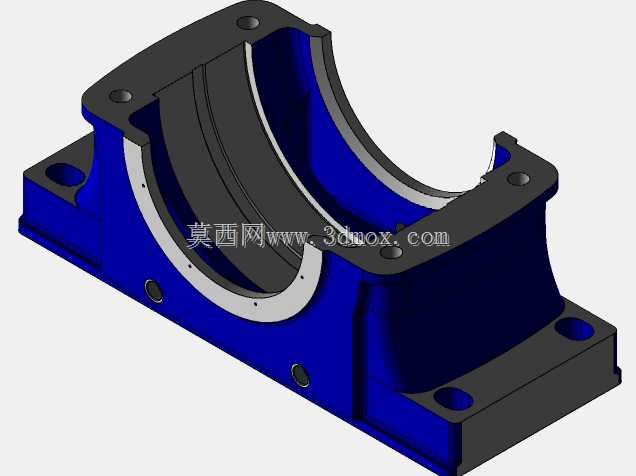

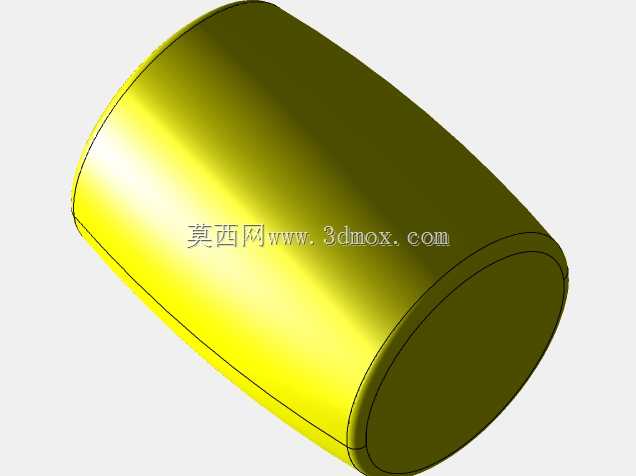

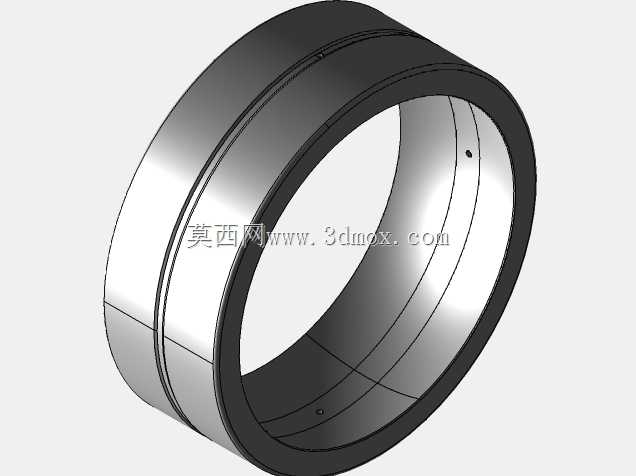

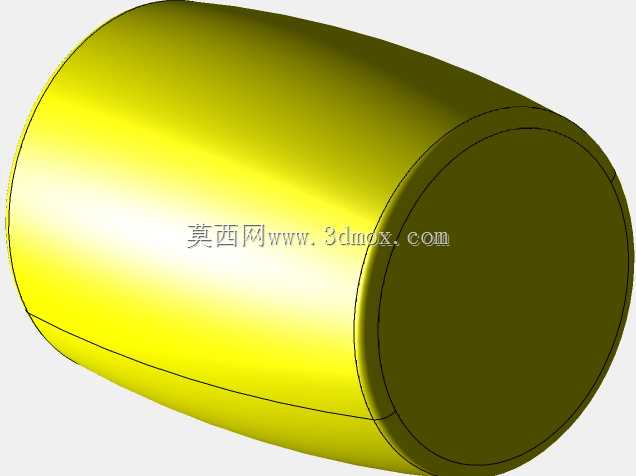

从结构设计逻辑来看,底座采用一体式宽幅安装底板,底板上预留四个沉头安装通孔,孔位间距按照重载支撑的倾覆力矩校核结果排布,安装时可直接将箱体落座在设备机架的预埋支撑面或者焊接型钢基座上,通过高强度螺栓完成锁附,底板底面全程贴合支撑面,避免局部悬空带来的箱体形变。箱体上部的弧形承压壳体内腔按照适配调心滚子轴承的外圈轮廓做匹配型腔,能够容纳大游隙调心轴承,在长轴出现小幅挠曲变形、安装存在同轴度偏差时,轴承可随轴自动调心,避免滚道边缘出现应力集中导致的早期点蚀失效。

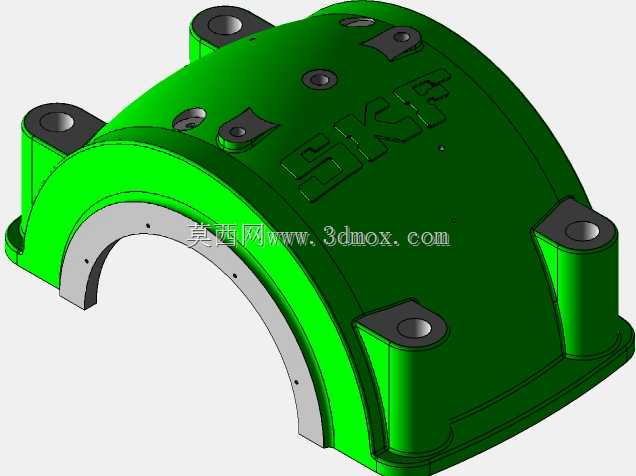

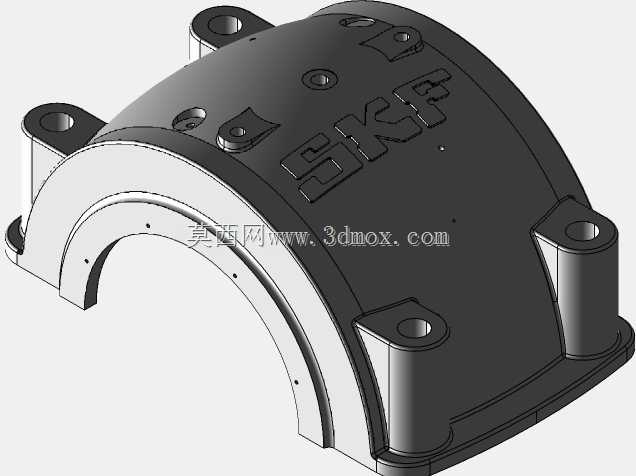

箱体顶部与侧部分别预留了多个注油孔、定位销孔与传感器安装位,日常运维时可直接通过注油孔向腔内轴承补充润滑脂,侧部开孔可按需接入温度、振动监测元件,实时采集轴承运行状态参数,提前预判润滑失效、滚道磨损等故障。剖分结合面经过精加工铣削,合箱时通过定位销保证上下腔体的同轴度,结合面处可加装密封垫片,避免腔内润滑脂泄漏,同时阻挡外部粉尘、喷淋水进入轴承腔,在多粉尘、潮湿的工业现场能有效延长轴承服役周期。

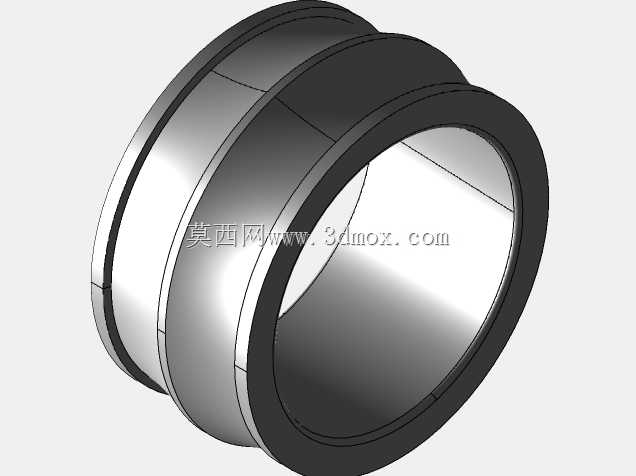

安装边界层面,底座的长宽尺寸预留了足够的支撑跨距,两侧安装孔的中心距、孔径均按照对应轴径的承载载荷做匹配,箱体轴向两端的密封端盖位置预留了足够的装配空间,转轴穿过箱体中心通孔后,两端密封件可分别嵌入端盖槽位,完成轴向定位。箱体侧面的加强筋从底板一直延伸到上部弧形壳体,在承受径向重载、突发冲击载荷时,筋板可分散壳体应力,避免箱体在交变载荷下出现开裂变形。整个支撑单元将轴承的径向承载、轴向限位、密封防护、润滑储油功能整合在同一箱体内,选型时只需匹配对应轴径、载荷等级与安装跨距,即可直接配套到长轴传动系统中,无需单独设计轴承支撑的焊接机架,能有效减少设备整体的设计与加工工作量。
