气源过滤调压带压力表气动调节单元

　　该气动调节单元主要用于压缩空气回路中的压力稳定与杂质过滤，常见于自动化装配线、包装设备、机床夹具、气动机械手以及实验室气源分配工位。现场气源压力往往随空压机加载、管路损耗和多设备同时用气而波动，若直接接入气缸、真空发生器或气动阀岛，容易造成夹紧力不一致、动作冲击、密封件提前磨损等问题。该单元将过滤、减压和压力显示集中在同一组件上，能够在入口压力较高或波动时输出较稳定的工作压力，并对空气中的液态水、颗粒和部分油雾进行初步分离。

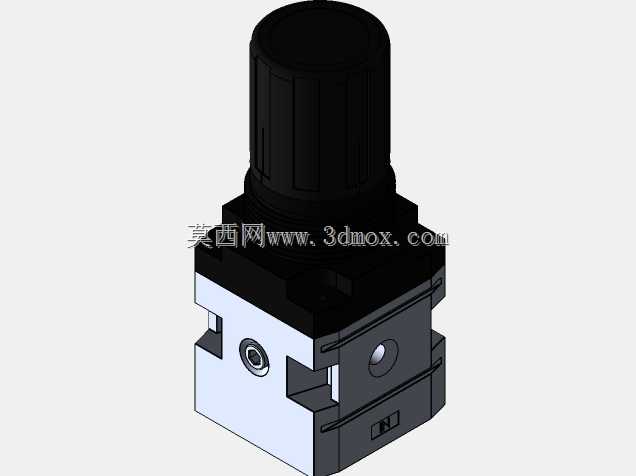

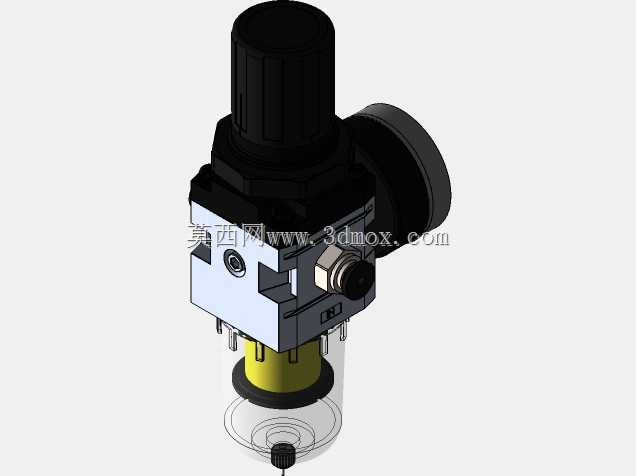

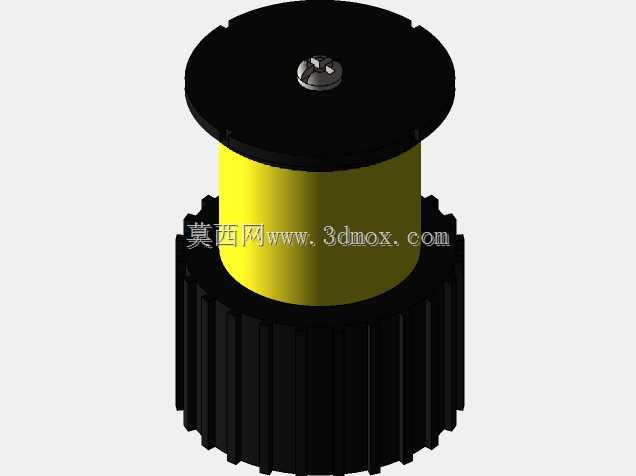

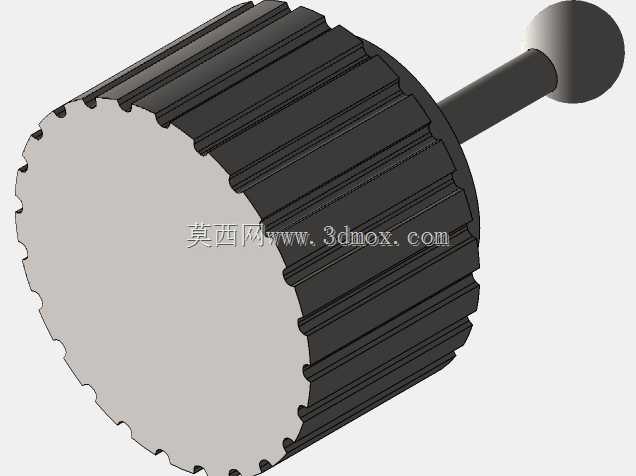

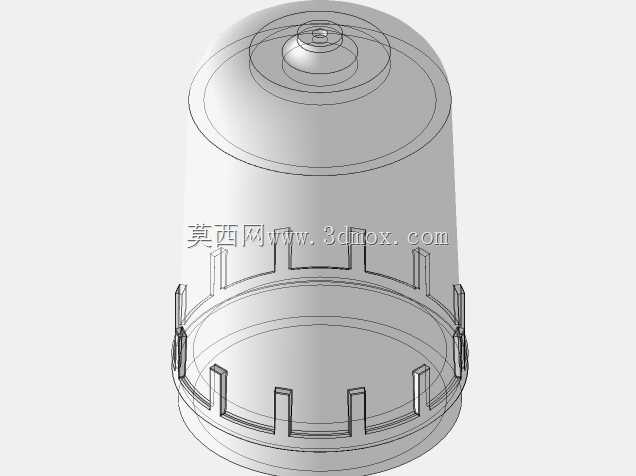

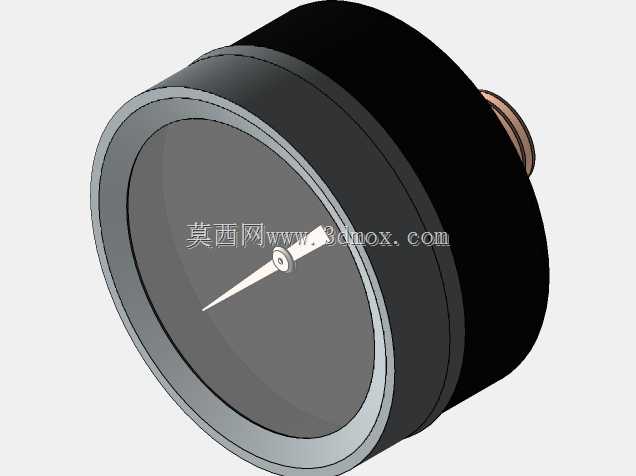

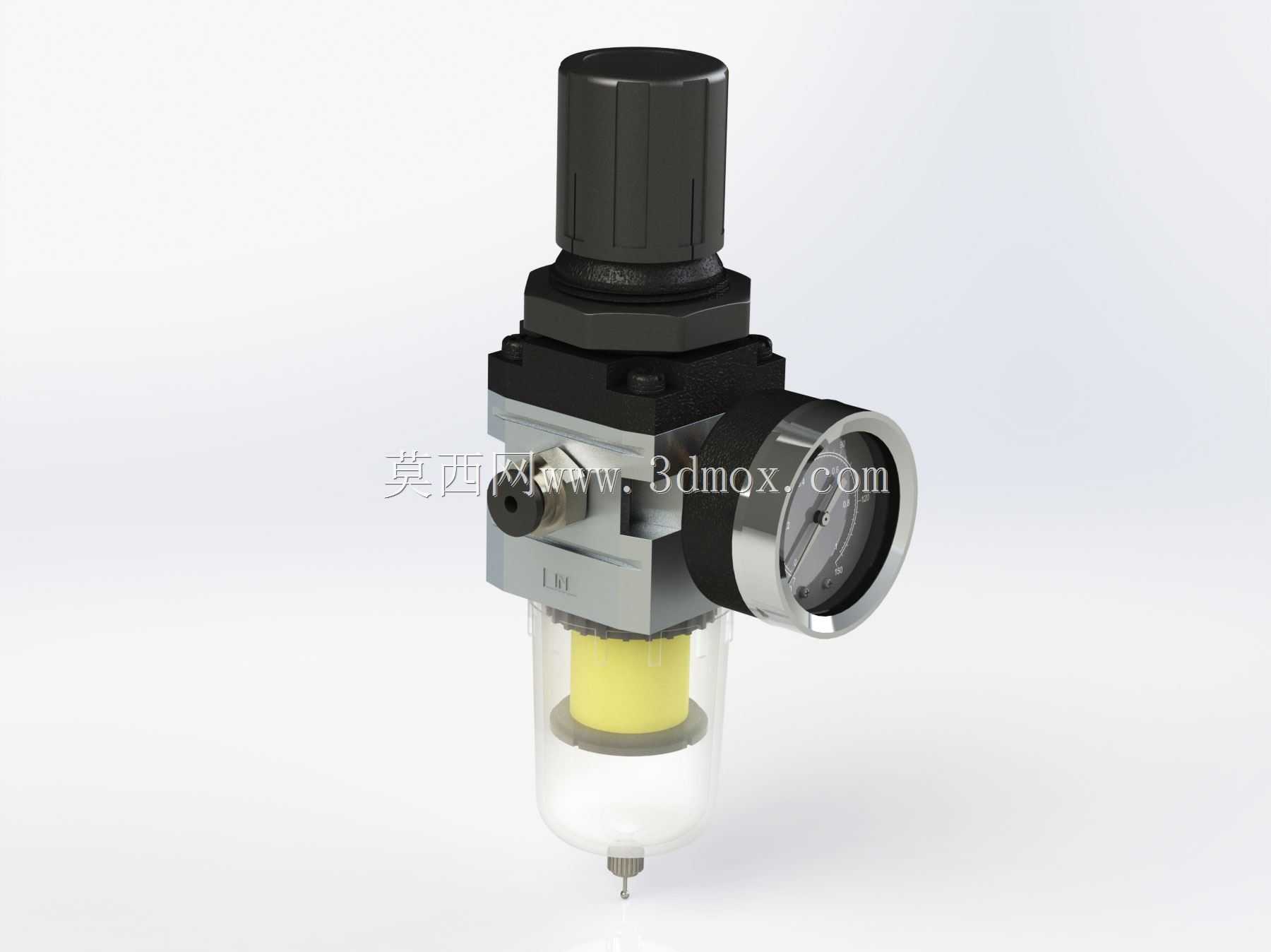

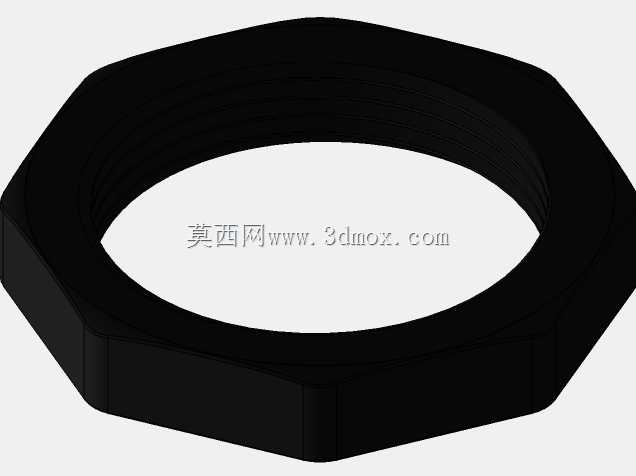

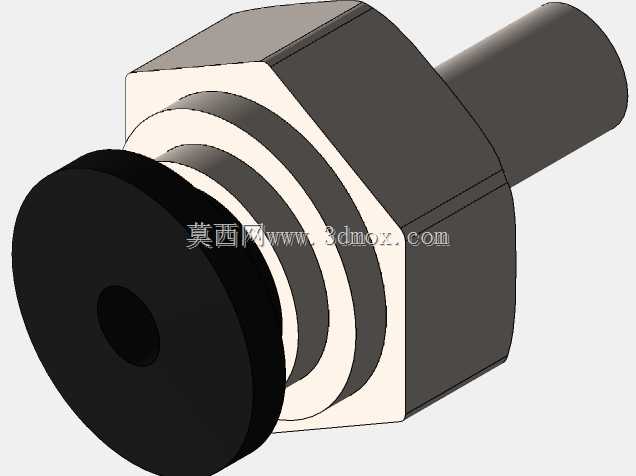

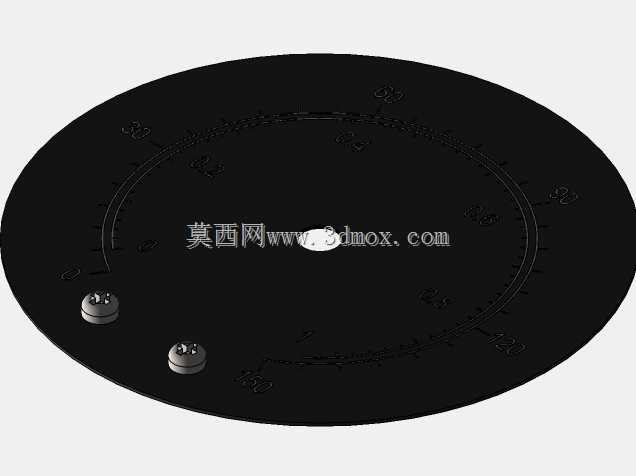

　　结构上，顶部黑色旋钮用于设定输出压力，旋转时带动内部调压弹簧和膜片组件改变阀口开度；旋钮下方的方形阀体承担气路转换、调压腔和安装基准功能。侧向圆形压力表通过短接管与输出腔相连，表盘朝向便于操作人员在设备巡检时读取压力值。下部透明滤杯用于观察积水和滤芯状态，杯内黄色滤芯承担过滤与聚结作用，底部小排水结构可在维护时排出沉积液体。建模时需要重点表达滤杯与阀体的螺纹或卡扣连接、压力表接头的同轴关系、调压旋钮的防滑棱面以及进出气口位置，这些细节直接影响装配干涉检查和维护空间判断。

　　从安装边界看，这类元件通常采用面板式或支架式固定，阀体后方或侧面预留安装孔，气源入口与出口多为内螺纹接口，布置时不能只按本体外形占位。滤杯下方需要保留排水和拆装高度，压力表侧方应避免靠近走线槽或机架立柱，顶部旋钮周围也要留出手指旋转和锁紧的空间。若设备布局紧凑，可将压力表朝向操作面，滤杯朝向维护通道，阀体则贴近气动阀岛安装，以缩短稳压后的管路长度。

　　三维设计中应按真实装配关系拆分旋钮、上盖、阀体、压力表、滤芯、滤杯和排水件，避免把整机建成单一实体。密封面、螺纹段、台阶孔和卡圈位置要保留，便于后续生成工程图、核对接口规格以及进行维修拆装演示。滤杯材料多为透明可视材质，渲染时可通过半透明效果区分内部滤芯与积水区域；金属表壳和阀体则应体现加工面与铸造或压铸表面的差异。对于设备选型人员，该模型可用于校核气源处理件在控制柜、支架和设备侧板上的布置，也能辅助判断管路走向、压力表读数方向及滤芯更换路径，从而减少现场装配后才发现操作空间不足的问题。
