黄铜内螺纹手动直通球阀结构设计

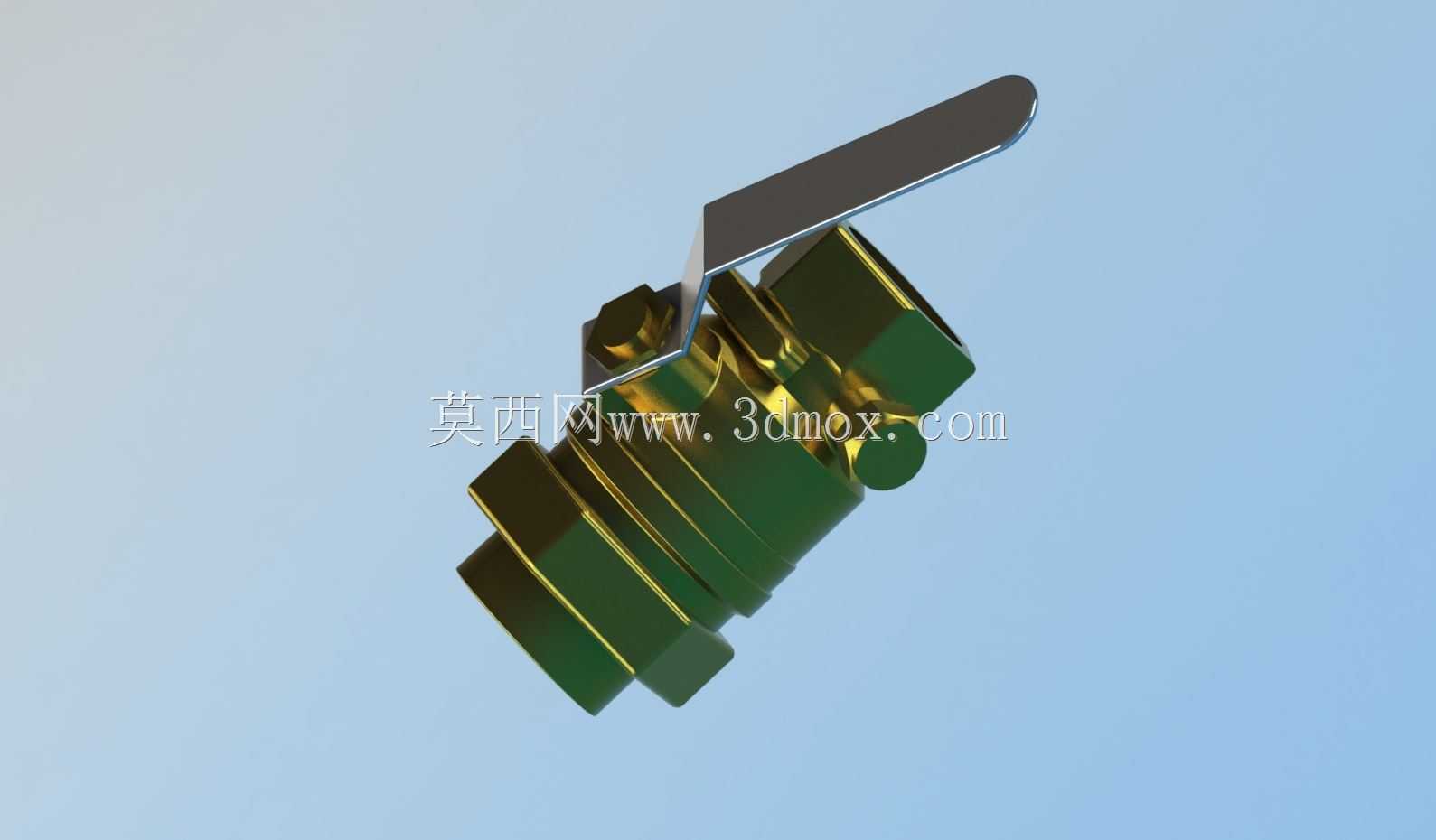

　　这款黄铜内螺纹手动球阀的三维结构，围绕民用给排水、暖通空调、低压燃气输送以及小型工业流体管路的通断控制需求搭建，在设备配套里常布置在水泵进出口、换热机组支路、气动系统气源端、机床冷却管路和水处理设备管段中，用来快速截断或导通介质流路，也可在检修下游元件时作为隔离断点使用。

　　建模时先从流道核心入手：阀体内部设置带同轴通孔的球形关闭件，球体通孔直径与公称通径保持一致，全开状态下流道近似直通，介质流经时压损很小，不容易积存杂质；球体两侧包覆弹性密封座，依靠阀盖拧紧后的轴向预紧力贴紧球面，手柄旋转九十度即可带动阀杆拨动球体，让通孔在与管路同轴、垂直管路两个位置间切换，实现全开全关操作，定位结构在两个极限位置设置挡点，避免手柄超程转动导致密封错位。

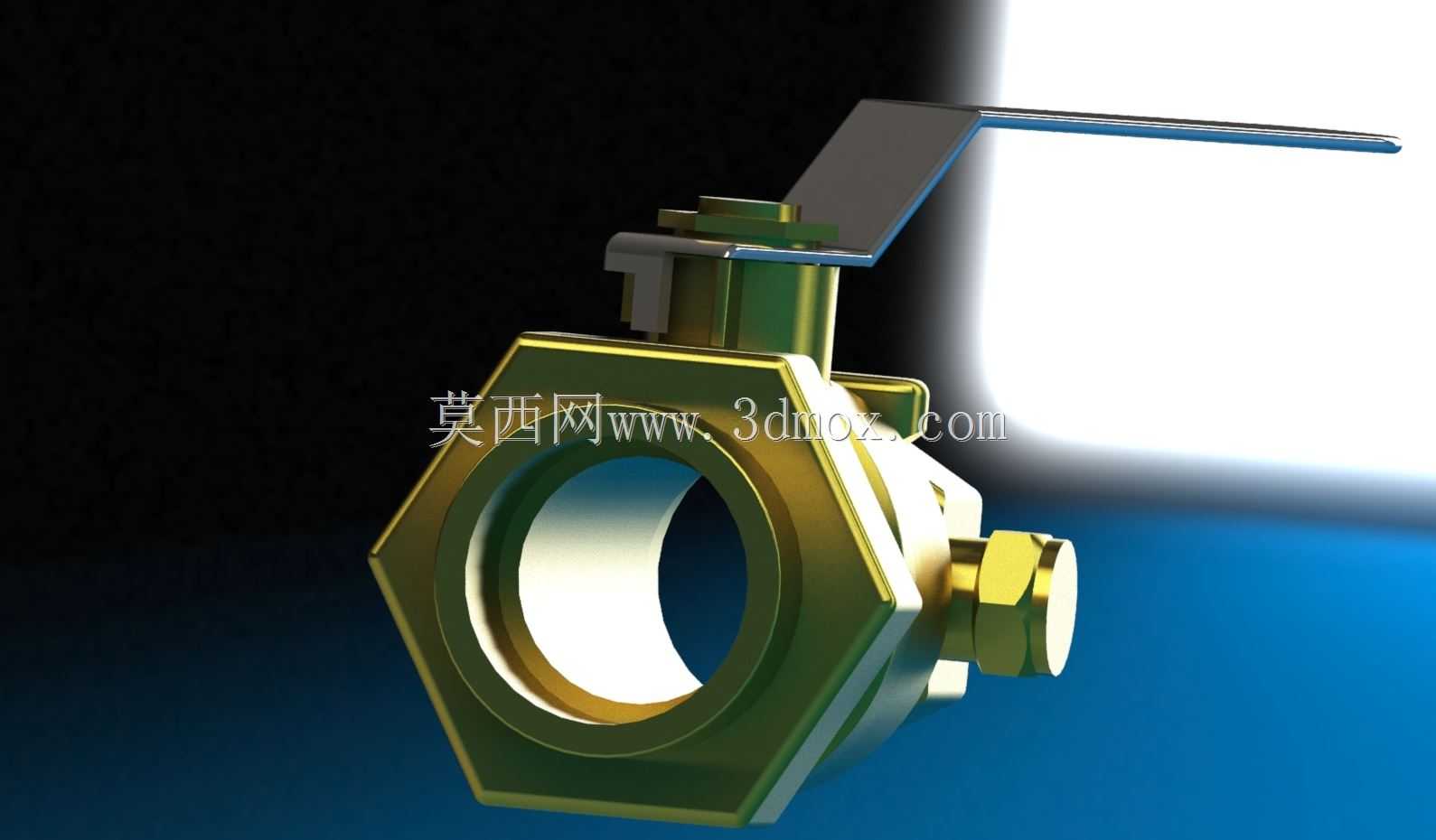

　　外形与安装边界方面，阀体两端采用内螺纹接口，外轮廓加工出六角受力面，现场装配时可直接用管钳或开口扳手卡住拧入外螺纹管段，无需额外焊接法兰；阀体中部为组合式拼装结构，主阀体与侧阀盖通过螺纹旋合，接缝处预留密封垫安装槽，保证承压时不会外漏。顶部阀杆采用防吹出结构设计，阀杆从阀体内部装入，台阶轴肩被压盖限位，即便管路内存在压力也不会将阀杆顶出；阀杆与阀体之间设置填料密封腔，可通过压盖螺母调整密封压紧力，长期使用出现微渗时无需拆解整个阀门即可补紧。

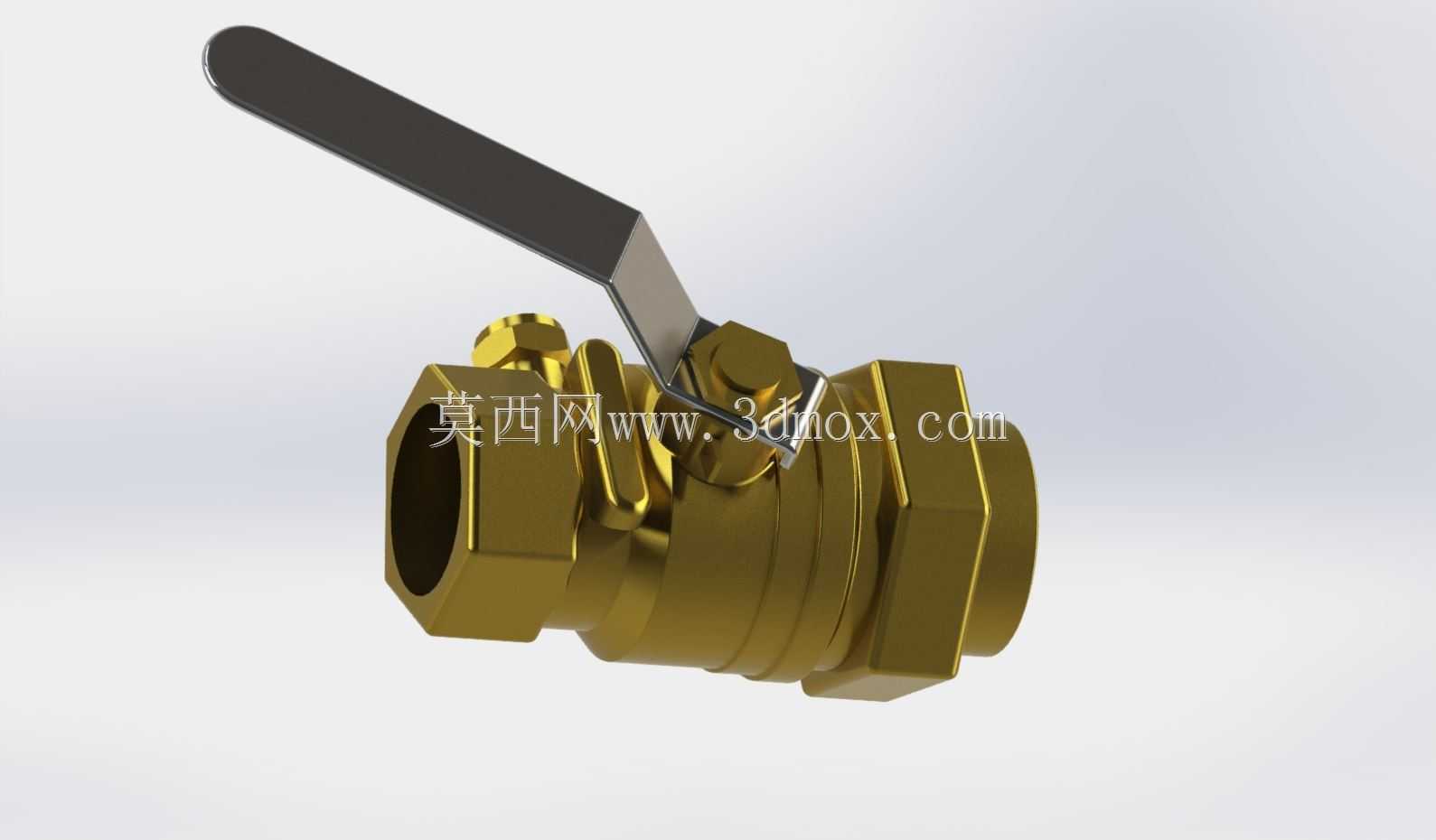

　　操作手柄采用冲压钢板弯折成型，长度按照手动操作力矩匹配，普通人无需借助加力杆就能完成开关动作，手柄外套防滑结构，表面做发黑防锈处理；手柄与阀杆通过扁方配合传递扭矩，端部用螺母锁紧，装配后手柄方向与球体通孔方向一致：手柄与管路平行时阀门全开，垂直管路时全关，现场人员无需凑近查看阀位，远距离就能判断管路通断状态。

　　整体零件全部按照实际加工逻辑拆分：锻压黄铜阀体、阀盖、精磨铜球体、阀杆、密封座、填料、手柄、锁紧螺母、定位垫片各自独立建模，装配关系完全还原实际装配顺序，结构工程师可直接参考该模型核对螺纹连接尺寸、扳手操作空间、管路并排安装时的手柄转动避让范围，选型时也能直观确认阀门的安装长度、两端螺纹规格、顶部手柄抬起所需的预留空间，避免现场布局时出现手柄被周边管线或设备外壳挡住、无法完成九十度旋转的问题。这类球阀结构简单、密封可靠、开关迅速，适配水、低压气体、轻质油品等多种介质，是管路系统里最常用的通断控制元件。
