小型直流减速电机带齿轮箱结构

　　这套小型直流减速电机结构在桌面自动化、教学实验装置和小型机电产品里使用频率很高，常见于智能小车驱动、电动锁具、微型输送机构、阀门执行端以及需要低转速大扭矩输出的紧凑空间。原始高速直流电机本身转速偏高、输出扭矩有限，直接驱动负载时往往出现带不动、启停冲击大或控制精度不足的问题，因此在电机输出端集成一级或多级齿轮减速箱，把高转速转换成较低转速并放大扭矩，是小功率传动系统里非常典型的处理方式。

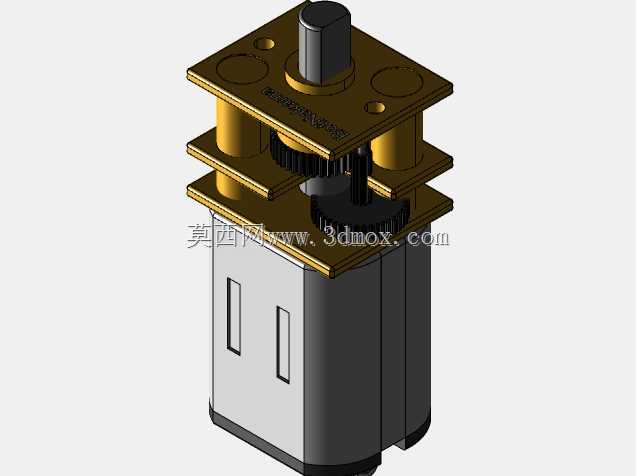

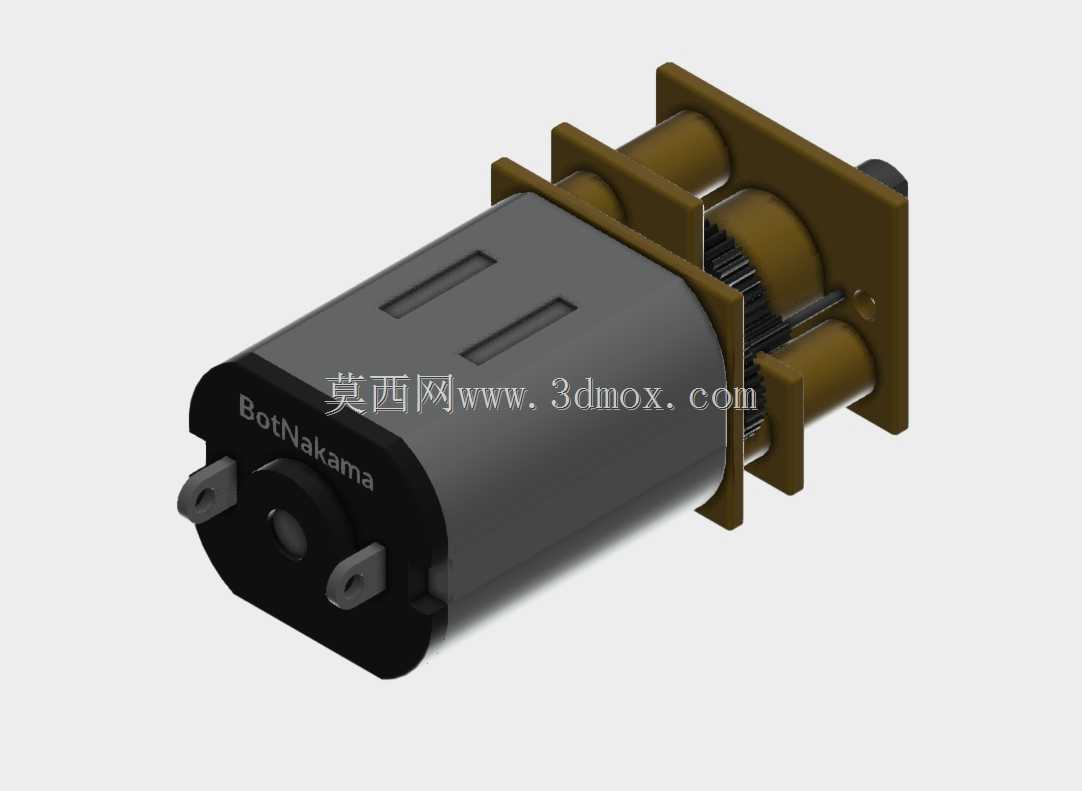

　　从结构上看，模型把电机本体、减速齿轮组、输出轴和安装支架之间的装配关系表达得比较清楚。电机外壳采用圆筒形布置，端盖上保留接线与固定特征，后端接线端子位置明确，便于在整机布线时判断导线走向和最小弯曲半径。减速箱部分位于电机前端，内部齿轮啮合区域、轴系支撑和箱体壁厚都有体现；外侧支架则承担与设备机架连接的作用，安装孔位、凸台和避让空间需要在布局阶段重点核对。

　　实际选型时，不能只看电机直径或标称电压。3V、6V、12V等供电规格对应的空载转速、堵转扭矩和额定工作点差异明显，减速比也会直接影响输出轴转速与扭矩。若用于慢速牵引或旋转平台，应优先确认减速箱输出轴的中心高、轴径、D型切面或键连接方式，以及支架孔距是否与现有底盘兼容。模型中齿轮箱与电机外壳相邻较近，做箱体设计时要留出齿轮润滑、装配公差和热膨胀空间，不能把外壳贴死，否则后期容易出现异响、卡滞或齿轮磨损加快。

　　安装边界方面，这类微型减速电机的轴向长度通常比普通直流电机更长，前端齿轮箱和支架会额外占用长度方向空间；径向则要关注电机圆柱面与周边线束、传感器、板卡之间的间隙。输出轴承受径向载荷的能力有限，不适合直接挂载较重皮带轮或悬臂齿轮，必要时应增加外部轴承支撑。接线端靠近端盖，导线折弯半径不能过小，接插件也要避开运动件。

　　建模时可把电机本体作为独立子装配，减速箱齿轮、轴、衬套和支架分层管理，这样在调整减速比或更换电机长度时，能够快速检查干涉。齿轮啮合侧隙、箱体同轴度和输出轴跳动是这类机构能否平稳运行的关键，结构评审时应结合实际公差逐项确认，而不是仅依赖外观装配。
