工厂立式管式离心分离设备结构

　　这套立式离心分离设备主要面向工厂连续或间歇式液固、液液分离场景，常见于食品、制药、化工、油脂处理以及小型试验生产线中。设备依靠高速旋转转鼓产生离心场，使密度不同的物料在转鼓内快速分层：重相沿内壁向外迁移并由相应通道排出，轻相则从中心区域收集，固相沉积物在停机或排渣周期内清理。与卧式离心设备相比，这种细长管式转鼓结构占地较小，分离因数较高，适合处理量不大但对分离澄清度要求较高的工序。

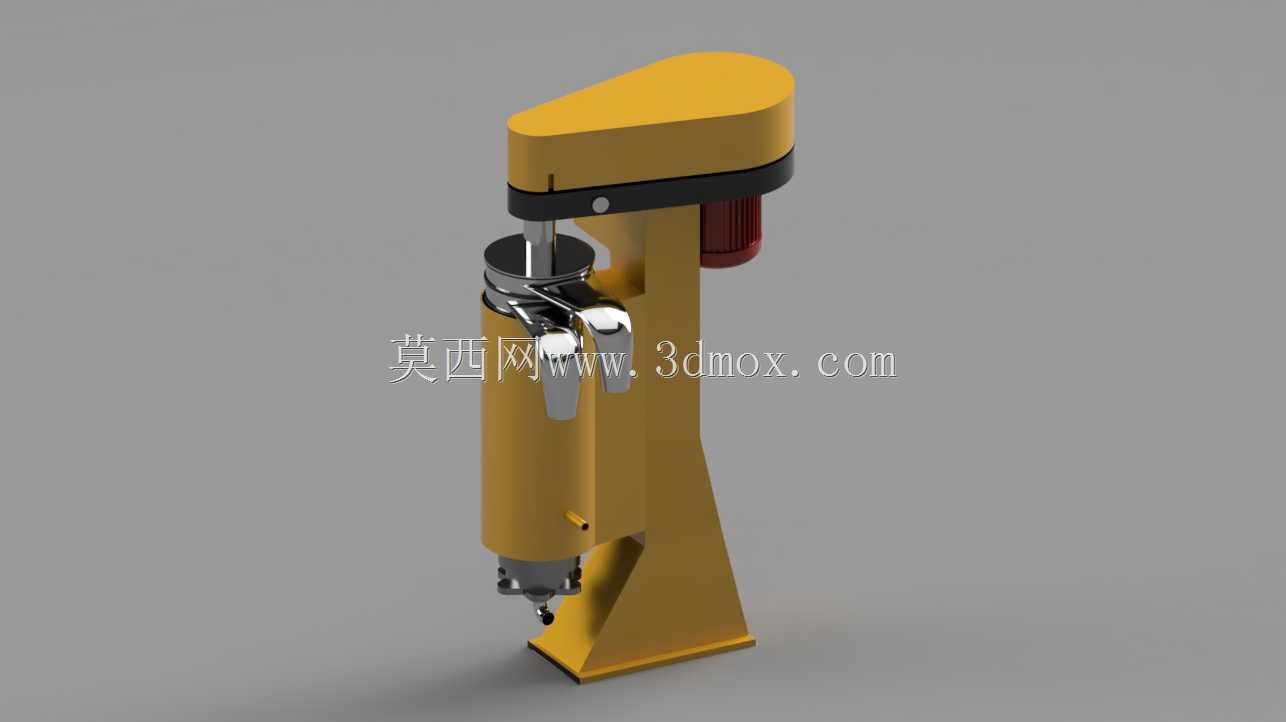

　　从三维结构看，整机采用上部驱动、下部悬垂转鼓的布置方式。顶部黄色壳体内部容纳电机、传动与支承部件，外形做了圆角包覆，既形成安全防护，也便于车间日常擦拭维护。侧面可见驱动电机及连接区域，动力通过传动件传递至竖直主轴；主轴下端连接细长转鼓，转鼓外部设置筒状机身与进料、出料相关接口。底部为倾斜支撑座，通过加宽底板承担整机重量并抑制高速运转时的振动，安装时需要保证支撑面平整，地脚位置留有可靠固定空间。

　　建模时应重点关注旋转件与固定件之间的同轴关系。转鼓属于高转速部件，其轴线、主轴轴线和上部支承轴线必须保持一致，否则在实际运行中会放大不平衡载荷。机身侧壁采用狭长立式造型，内部空间既要容纳转鼓旋转半径，又要预留物料通道、密封位置和检修间隙。顶部机头与立柱之间的连接区域承受较大的动载荷，结构上需要体现轴承座、紧固件和定位面，而不能只做外观包覆。底架的斜撑形式提高了抗倾覆能力，底板孔位、支撑宽度和机身重心位置应在装配模型中保持合理对应。

　　外形边界方面，设备高度明显大于占地面积，适合布置在层高充足、周围留有检修空间的车间位置。上部驱动罩宽度最大，中部转鼓筒体直径较小，底部支座向前展开；运输和安装时应以顶部罩壳和底板作为主要尺寸校核对象。管线连接集中在机身中下部，操作面需要预留进料管、出料管以及排渣维护空间。设备后方可贴近墙面布置，但侧面应保留电机散热和检修拆卸距离，顶部还需考虑起吊或开盖维护所需空间。

　　结构设计思路上，该类设备并不追求复杂外形，而是把高速旋转稳定性、清洗便利性和密封可靠性放在核心位置。转鼓、主轴、轴承、传动件和机架构成关键装配链，外壳则承担防护、定位和物料收集功能。三维建模过程中，应将内部旋转组件与外部护罩分层表达，明确固定件、运动件和可拆卸件的关系；对于选型人员而言，可通过模型核对设备高度、底座安装范围、接口朝向以及维护通道，为车间布局和后续详细设计提供直观依据。
