卡套式焊接接地夹紧工装结构

　　这类夹紧工装主要服务于手工电弧焊、气体保护焊等现场焊接作业，核心作用是把焊接回路的接地端可靠压接到待焊工件表面，让大电流能够稳定通过工件形成焊接电弧，同时避免接地线随意搭挂造成的接触不良、打火灼伤母材或人员触电隐患。在车间实际使用中，工件表面常带有氧化皮、锈层、油漆残留，普通磁吸式接地座在碳钢曲面、薄壁管件或非铁材料上吸附力不足，而这种机械式螺杆夹紧结构可以通过持续施加预紧力，穿透表面杂质层，让夹体导电接触面与工件金属基体紧密贴合，保证焊接电流回路电阻处于较低水平。

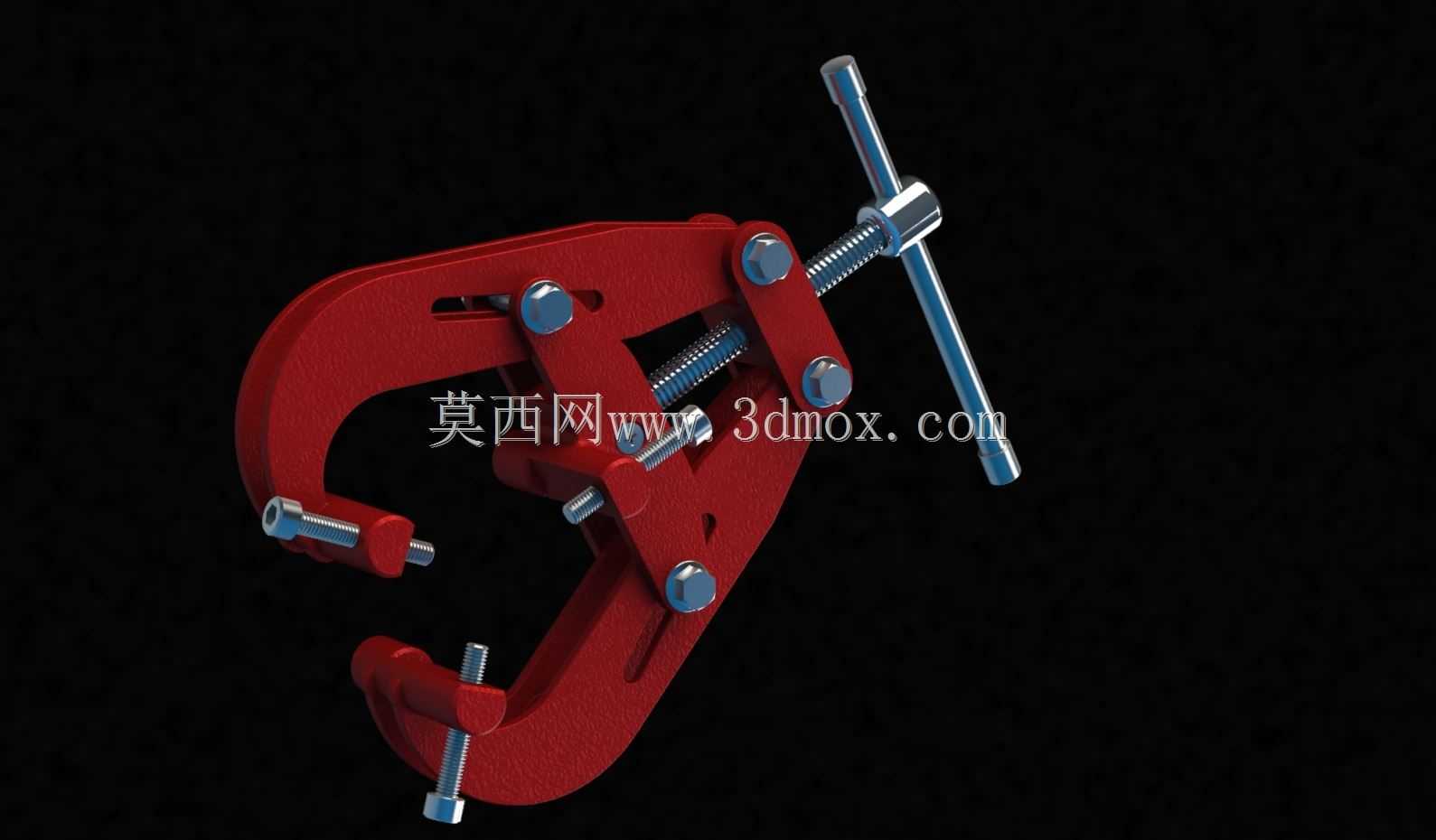

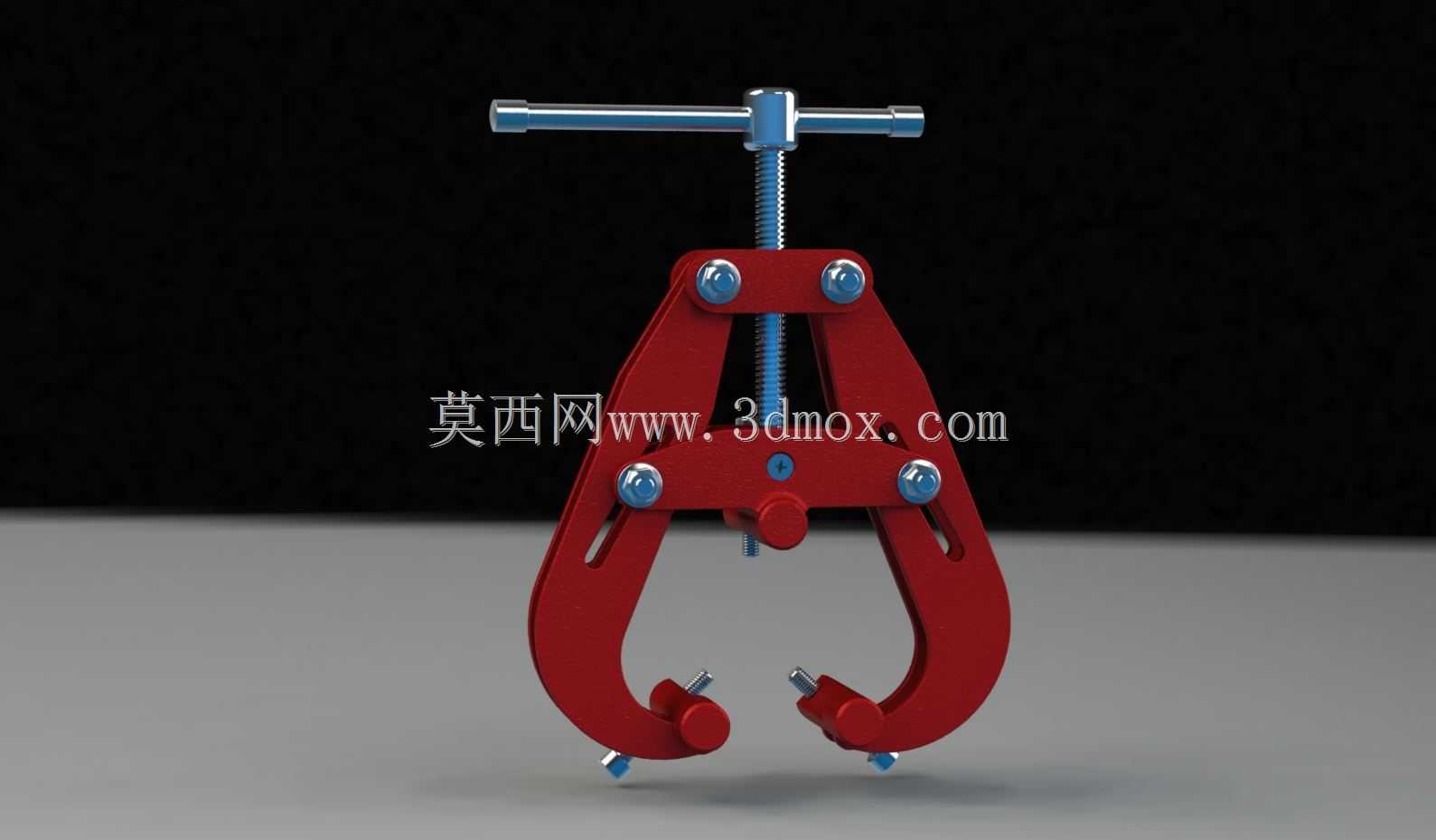

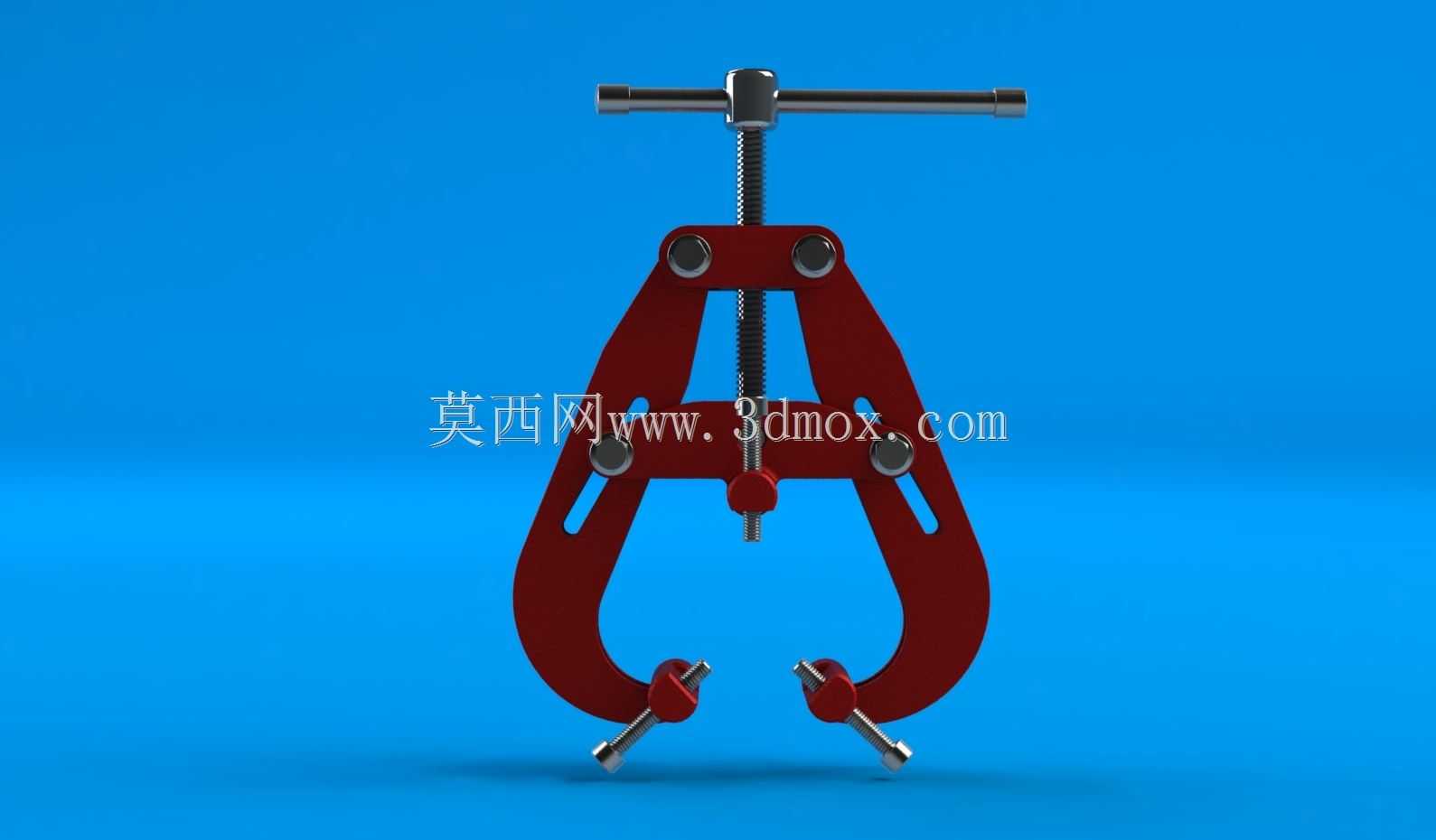

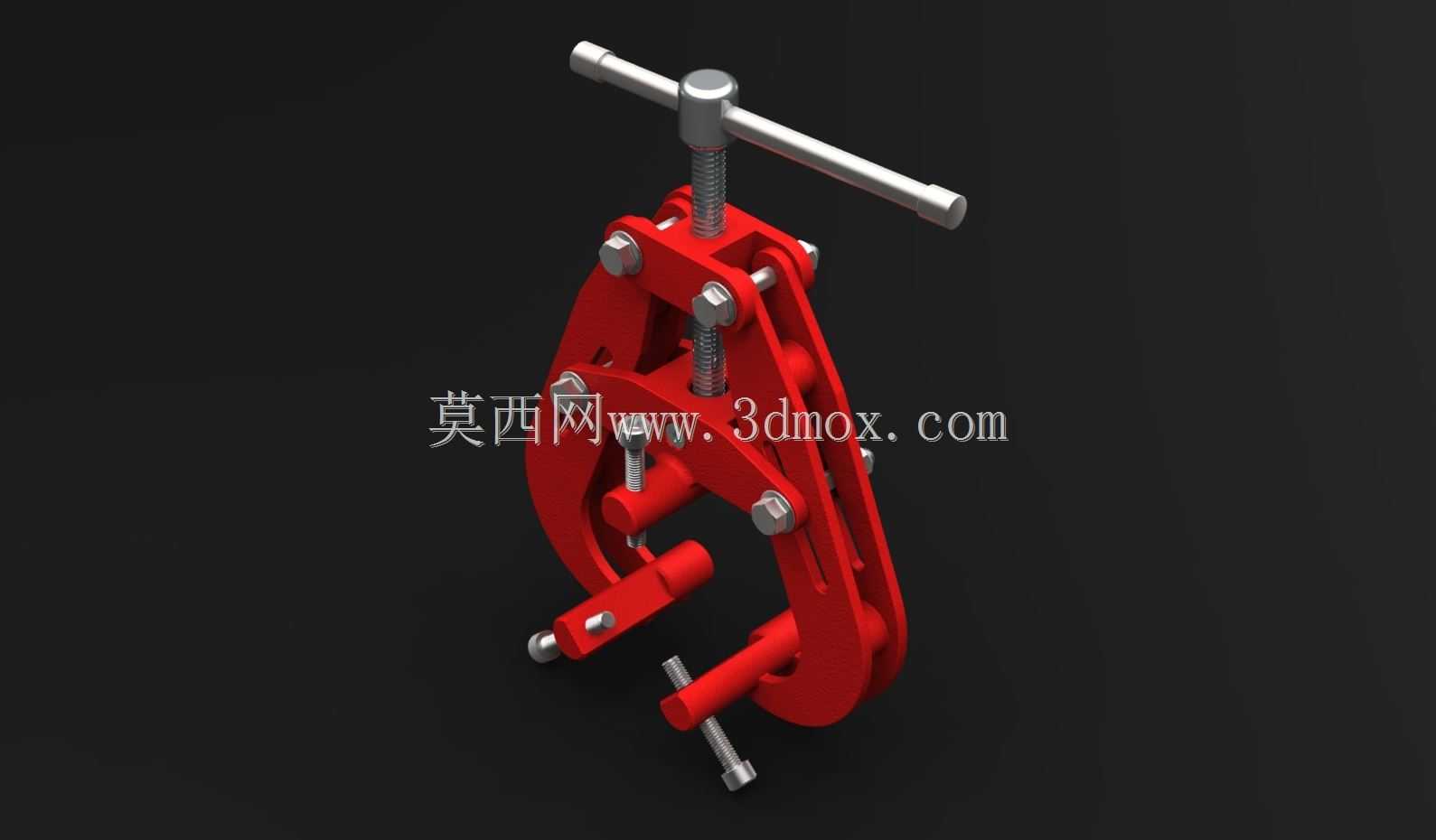

　　从结构布局看，整体采用C形开口钳体作为承载主体，开口跨度决定了可夹持工件的最大厚度边界，能够适配常见型钢边缘、钢管外壁、焊接工作台边框以及中厚板拼接工位。钳体一侧布置T形旋压手柄，通过梯形螺纹副传递夹紧力，梯形螺纹具备良好的对中性和自锁能力，焊接过程中受振动、拉扯时不易松脱；手柄横向力臂较长，操作人员戴焊接手套也能顺利旋拧，不需要额外扳手辅助。钳口位置设置可更换的压接触头与接地导电端子，压接点分布兼顾夹持稳定性和导电面积，端子处预留接地线紧固安装位，电缆接入后不会随钳体开合发生弯折干涉。

　　设计时优先考虑钳体的受力路径，C形臂在夹紧状态下承受弯曲与拉伸复合载荷，截面厚度和加强筋位置围绕开口处最大应力点布置，既控制整体重量便于工位间转移，又避免频繁夹紧后出现永久变形。多个铰接销轴采用同轴布置，活动夹片在开合过程中保持平行贴合趋势，让工件受压面受力均匀，不会因局部点接触压伤薄壁管件表面。红色涂装部分为绝缘防护层之外的结构识别色，活动螺杆、销轴等外露传动件保留金属本色，方便日常检查螺纹磨损和销轴窜动情况。

　　安装边界方面，工装无需固定在工作台面上，属于便携式随用夹具；收拢状态下外形紧凑，可悬挂在焊机旁或工具架上。使用时将C形开口卡入工件边缘，旋转T形手柄使活动压头顶紧工件，再把焊接电缆铜鼻固定到指定接线端，即可形成稳定接地通路。钳体开口行程覆盖薄板到厚型钢的常见尺寸，铰接处留有间隙补偿量，即使工件表面存在轻微焊瘤、不平度，也能通过自适应摆角让导电面充分接触。相较于简易弹簧接地夹，这种螺杆增力结构夹紧力更大、抗扰动能力更强，适合长焊缝连续焊接、重型构件组对以及现场维修焊补等对回路稳定性要求较高的工况，也可作为工位配线标准化的辅助工装，减少因接地不良导致的电弧不稳、焊缝成形缺陷等问题。
