A4988步进电机驱动模块结构设计

　　该模块围绕两相混合式步进电机的细分驱动需求展开，红色PCB基板承载主控芯片、功率驱动、电流采样与电源滤波等核心电路，板载电位器用于输出电流阈值调节，排针接口沿板体两侧规整布置，可直接插接在面包板或控制板对应插座上，也能通过排针焊接固定在定制载板中，适配桌面数控设备、小型运动平台、3D打印进给轴、自动送料机构以及教学实验台等多种场景。

　　从实际使用角度看，步进电机在低速大扭矩定位场合应用广泛，但绕组电流切换过程容易产生振动、噪声和发热，A4988驱动模块通过内置译码与细分控制逻辑，将控制器发出的步进脉冲转换为两相绕组的有序电流波形，使电机轴在整步、半步乃至更高细分模式下平稳运转。板上电位器调整参考电压后，可间接限制H桥输出电流，避免电机长时间堵转或高速运行时绕组过热；电源端配置的滤波电容用于抑制母线电压波动，逻辑端与功率端分开供电的接线方式，也能降低电机启停瞬间对控制信号的干扰。

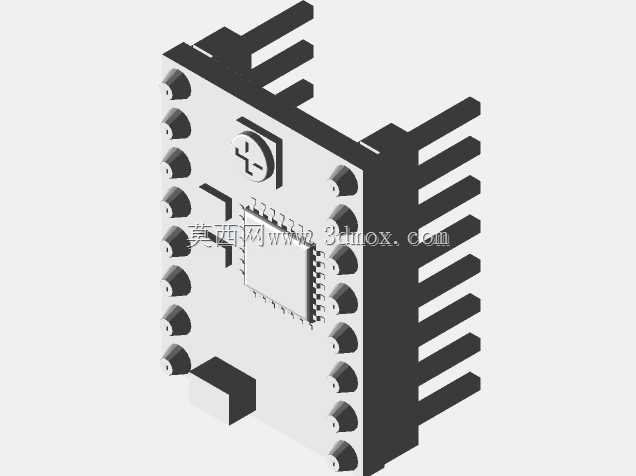

　　结构建模时需要重点还原PCB轮廓、焊盘、贴片元件、电解电容、可调电位器和双排排针的相对位置。板体四角及边缘预留的安装与插接空间，决定了它在整机布局中的边界：两侧排针承担信号输入、电机绕组输出和电源接入功能，针脚间距遵循标准排针布局，插入插座后模块主体高出控制板一段距离，顶部芯片和电位器仍需保留调节与散热空间。若设备内部排布紧凑，不能只看PCB平面尺寸，还要把排针长度、元件最高凸起、接线插拔方向以及散热气流通道一起纳入干涉检查。

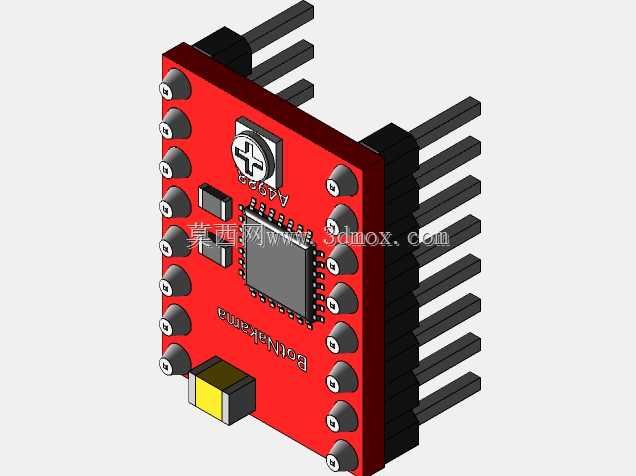

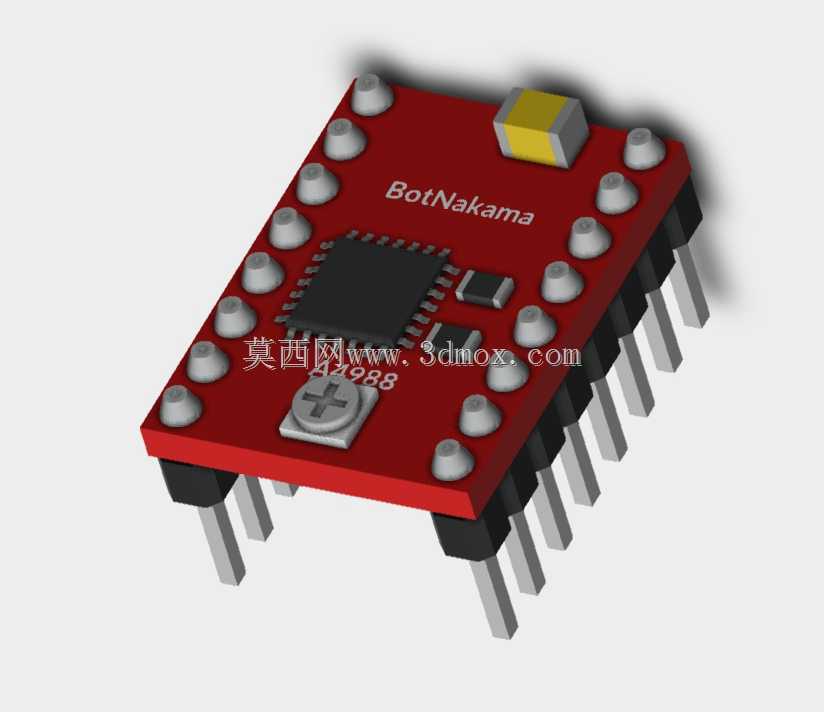

　　在装配设计中，该模块通常贴近控制器安装，电机线从A、B两相端子引出，电源线尽量短而粗，逻辑信号线与功率线分开走线，可减少脉冲误触发。对于多轴运动设备，多个驱动模块并排布置时，应在模块之间保留适当间隙，使芯片表面热量能够自然散出；若封闭机箱内持续高电流运行，则需结合散热片或通风路径进行热设计。三维模型完整表达了红色基板、黑色芯片、黄色电容、金属电位器和排针的外形关系，既可用于电气控制柜的空间校核，也可作为自动化设备三维布线、结构开孔和教学演示的数字化参考。
