长幅金属薄板折弯成型机组结构

　　这套长幅金属板折弯成型机组，主要面向钣金加工车间里大长度薄板的直线折边、箱体围板折弯、通风管道法兰边成型以及装饰面板折角工序，适配普通冷轧钢板、镀锌板、铝板这类常规钣金原料，在柜体制造、暖通风管加工、广告标识钣金、厨柜面板生产场景里使用频次很高。设备整体为卧式长跨距布局，沿板材进给方向的工作长度覆盖整幅待加工板宽，不需要分段拼接折弯，就能一次性完成数米长板材的直线折角，避免多次对位产生的折痕错位、角度不一致问题。

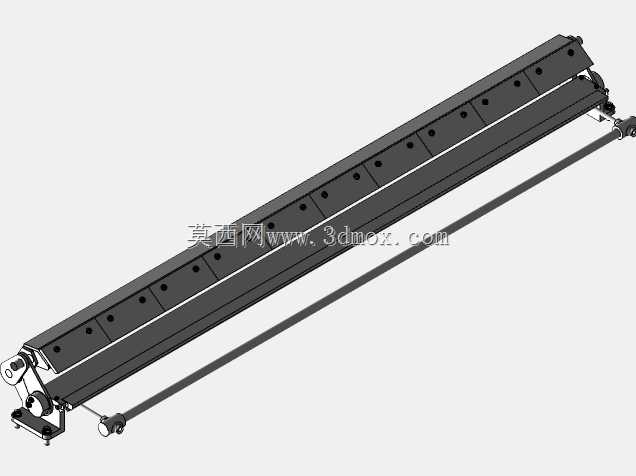

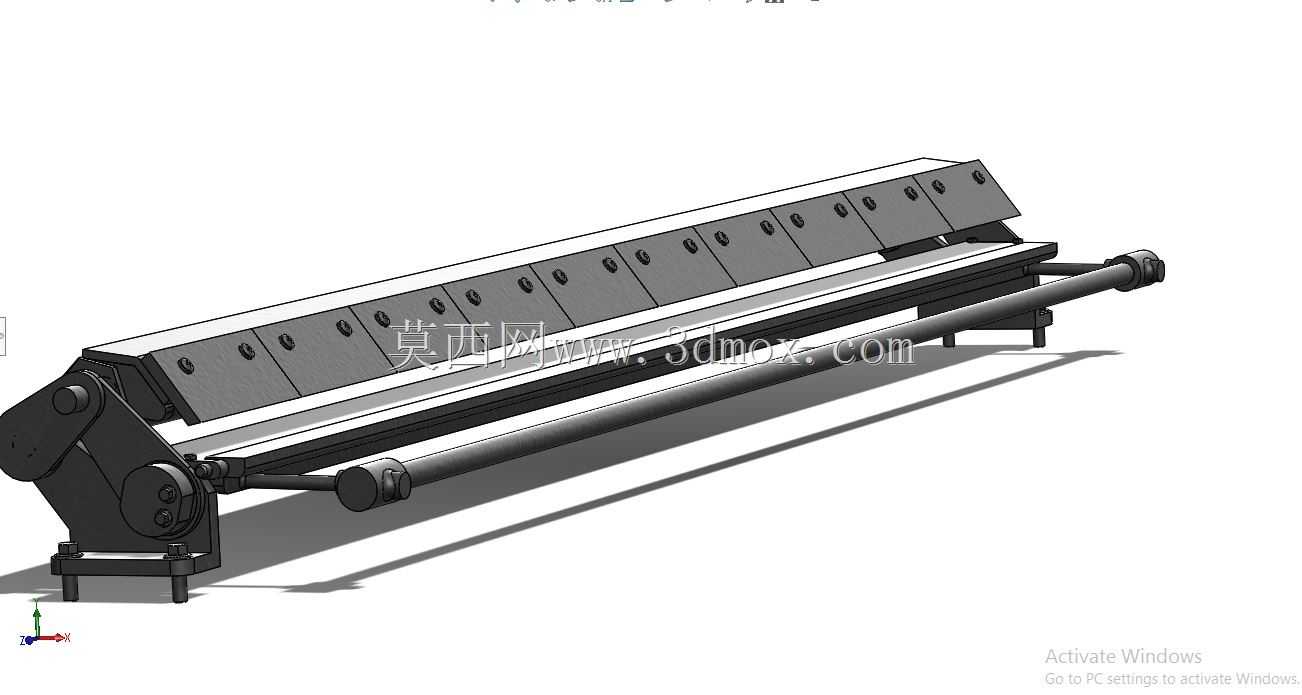

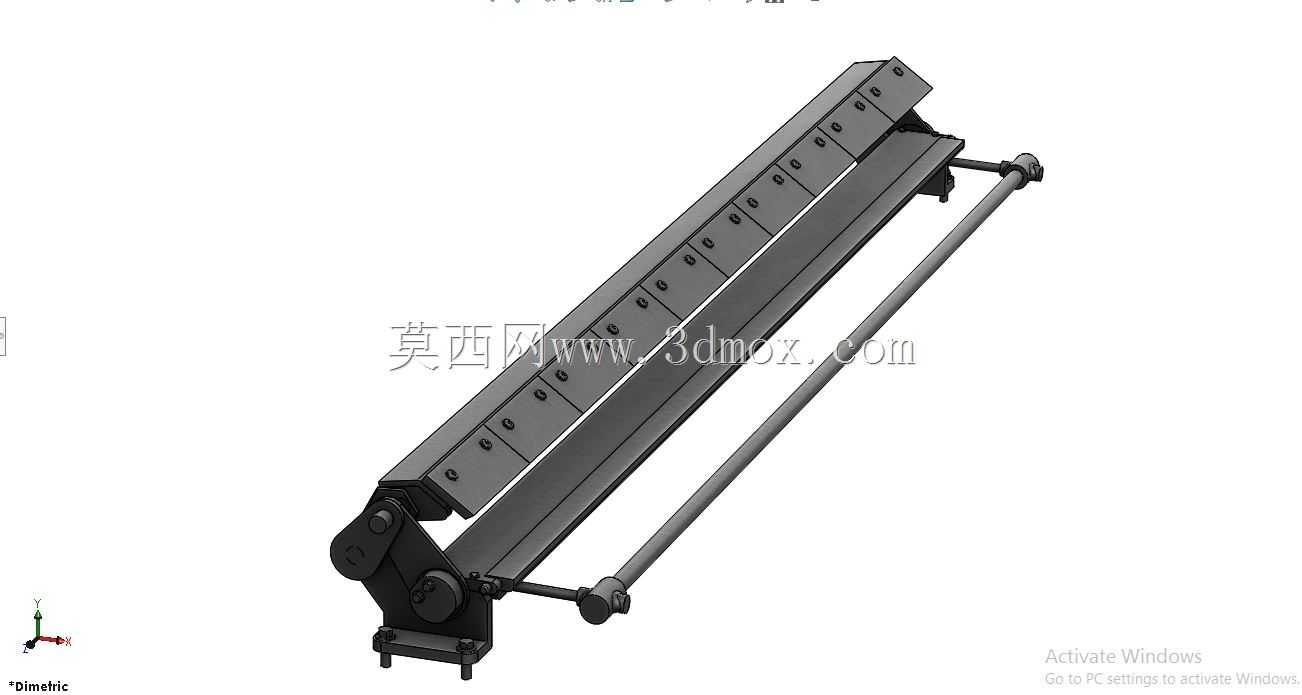

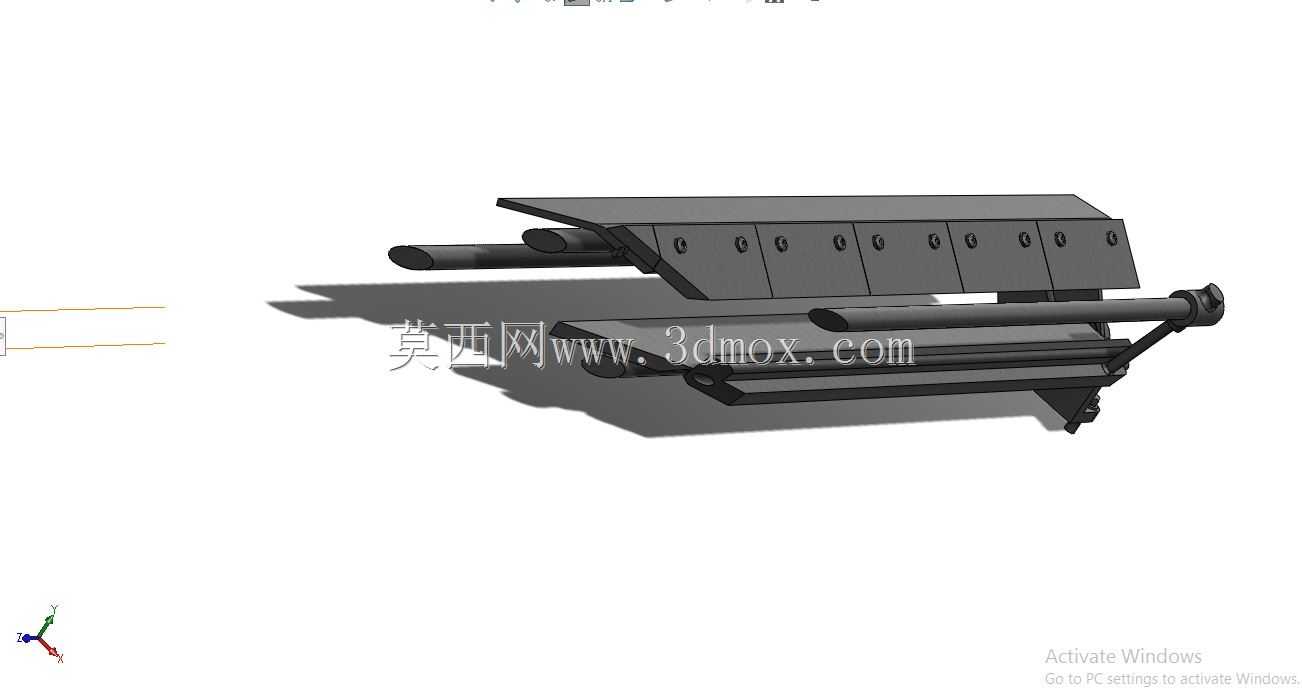

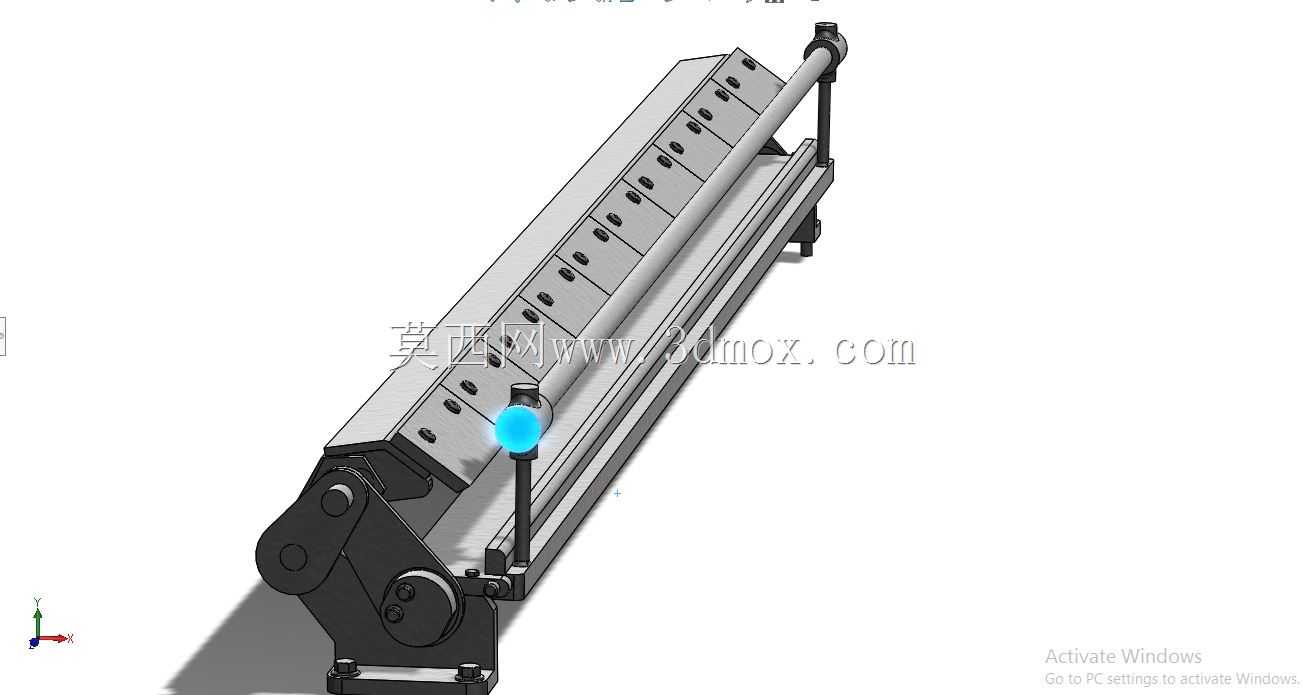

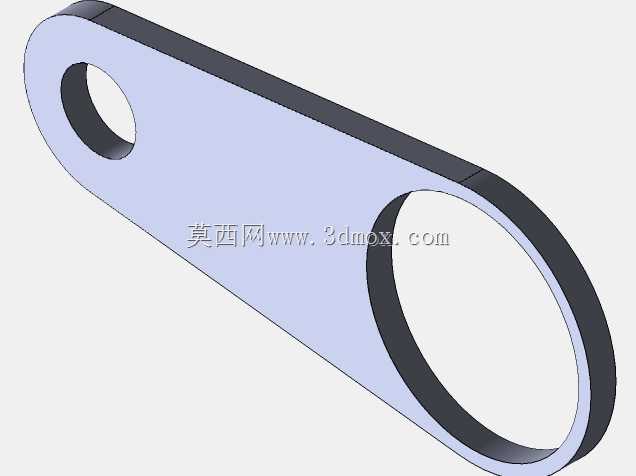

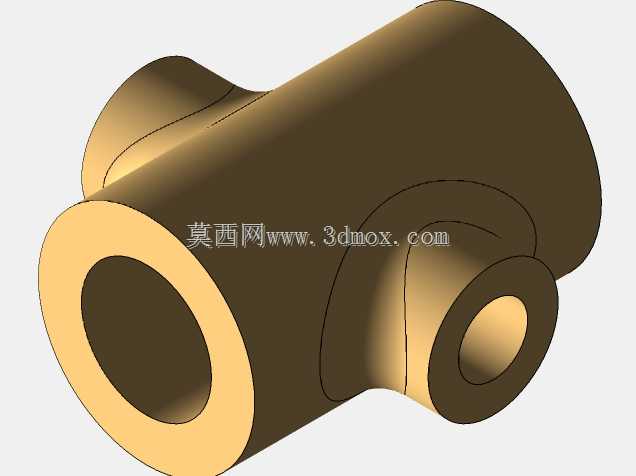

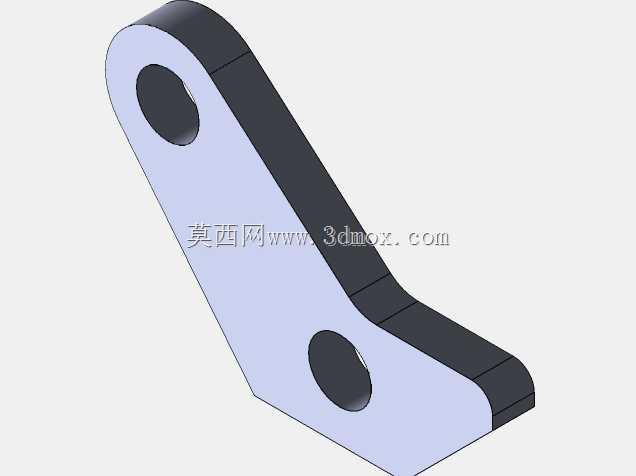

　　从结构设计逻辑来看，整机分为上模压料梁、下模承托梁、翻转折弯臂、端部回转驱动座、底部支撑机架几个核心模块。上压梁沿全长均匀布置锁紧固定点，保证压合时整条刃口的压力分布均匀，不会因为长梁跨距过大出现中部挠曲，导致板材压不紧、折弯处起鼓错位。下承托梁对应上压梁设置定位基准面，待折弯板材送入后，上下梁先闭合将板材折弯线以外的区域牢牢压紧，随后下方的翻转折弯臂绕铰接轴线回转，托动板材伸出的悬臂部分向上弯折，直接达到预设折弯角度。和常规上置滑块式折弯压机不同，这种翻转式折弯结构对薄板的表面划伤更小，折弯力分布更平缓，加工薄铝板、彩涂板这类对表面外观要求高的工件时优势明显。

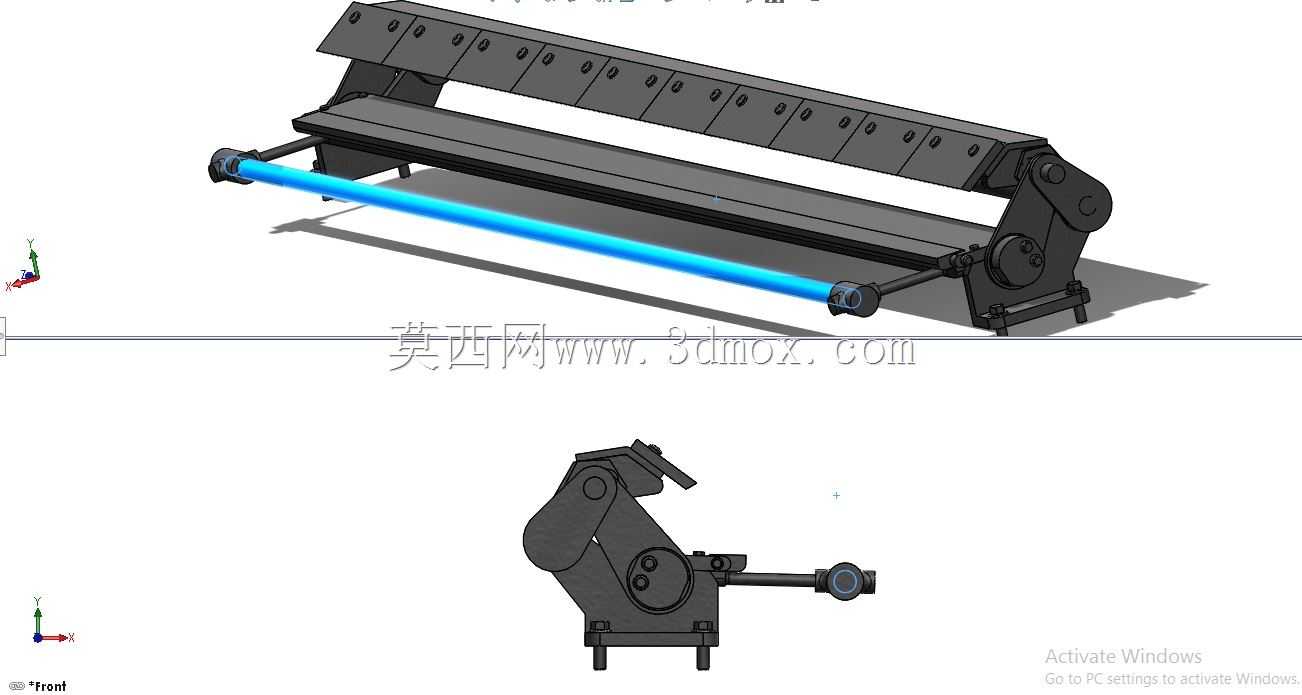

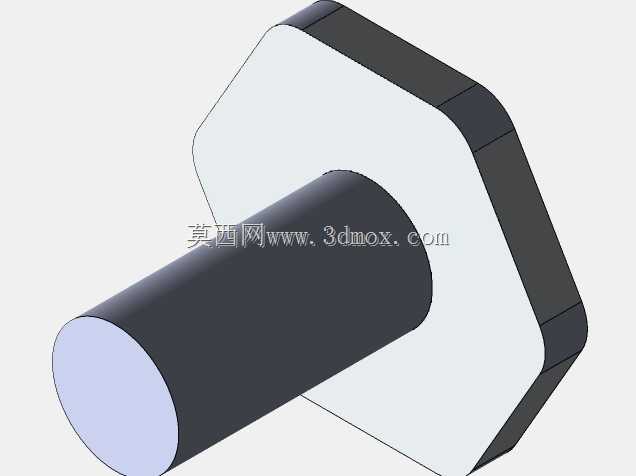

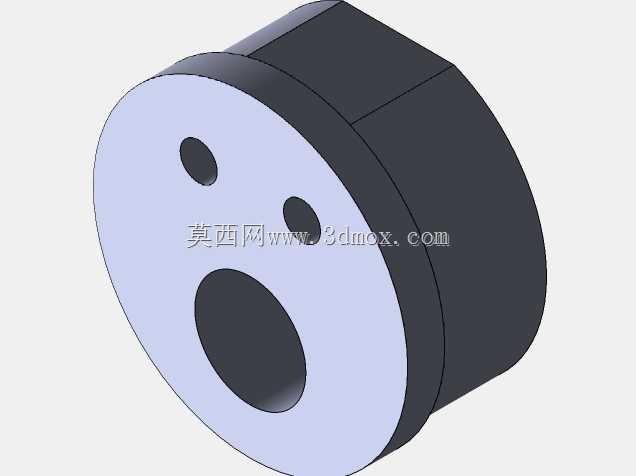

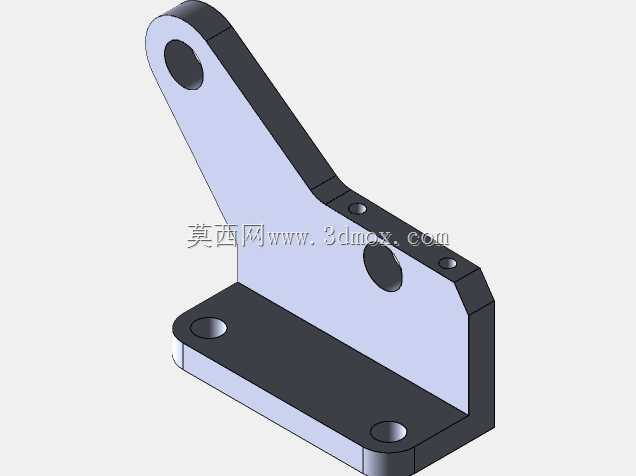

　　端部的回转驱动座集成了铰接转轴、动力执行件和角度限位结构，动力源可搭配液压油缸或者机械连杆机构，驱动折弯臂在0到95度左右的角度区间内平稳摆动，操作人员可以根据工件需求调整折弯角度，既可以完成90度直角折边，也能加工钝角包边、锐角压扣结构。底部的支撑机架采用型钢焊接框架，沿长度方向间隔设置可调支撑脚，既可以抵消长梁自身的重力变形，也能在车间地面安装时调整整机水平度，保证上下梁的平行度公差控制在钣金折弯允许的范围内。

　　做布局规划时需要预留设备全长对应的安装空间，机身前后要留出板材送料、成品取出的操作空位，端部驱动侧要预留动力管路和维护操作的空间。建模过程中所有铰接配合面、压梁安装基准、刃口贴合位置都按实际装配关系搭建，长梁上的密集固定孔位、端部加强筋板、底部安装脚座都完整还原，结构设计人员可以直接参考这套布局，校核长梁刚度、折弯臂回转行程，也能根据自身加工的板材宽度、厚度参数调整跨距和驱动件规格，落地改造适配不同产能的钣金折弯工位。
