直流行星减速电机一体化传动结构

　　这套直流行星减速电机的三维结构，在小型自动化装备里的适配场景非常广泛，从桌面级分拣工位的摆臂驱动、医疗检验设备的样本推送机构，到智能家居的电动开合模组、小型AGV的轮边动力输出，都能见到这类集成传动单元的身影。不同于分体式电机外接减速器的布局，这套结构把驱动马达、行星减速级、输出轴端做成同轴串联的整体，轴向占用空间被压到最小，径向轮廓保持统一圆柱形态，在设备内部狭窄的安装腔里排布时，不需要额外预留联轴器的避让空间，对紧凑型设备的结构设计师非常友好。

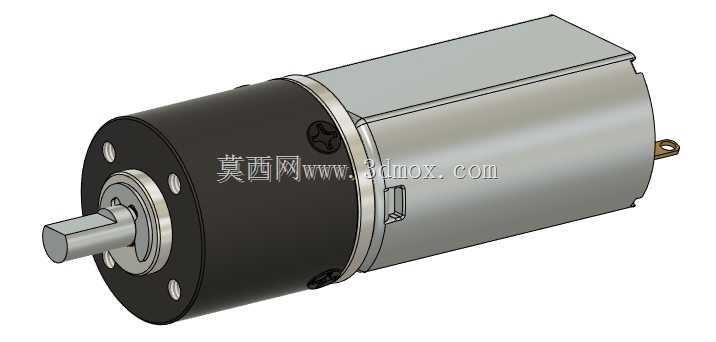

　　从实际功能逻辑来看，后端的圆柱腔体是直流驱动电机部分，内置永磁定子与电枢转子，输出高转速低扭矩的原始动力；中段的金属衔接环是减速箱体的定位止口，内部藏着多级行星齿轮组，每一级都通过内齿圈、行星轮、太阳轮的啮合把转速按传动比下调，同时把输出扭矩成倍放大，前端的黑色端盖承担减速级的轴向定位，输出轴从端盖中心的轴承位伸出，轴端做了扁位加工，和负载摇臂、同步带轮、驱动滚轮装配时可以直接传递扭矩，不会出现轴孔相对打滑的问题。端盖上圆周分布的多个安装沉孔，给前端负载的固定提供了螺接点位，用户不需要额外做转接法兰，就能把执行件直接锁在输出端面上。

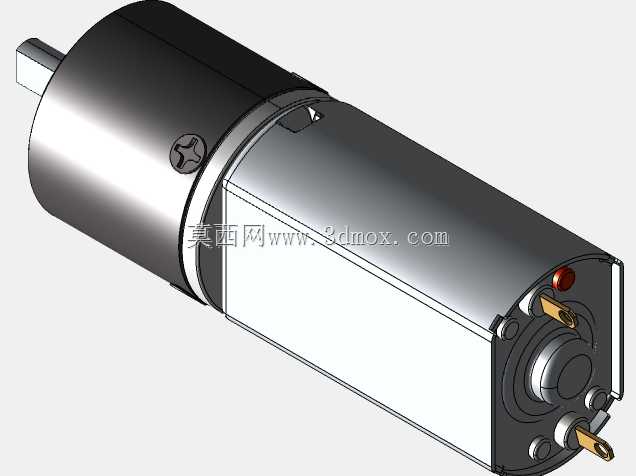

　　建模过程里的结构细节完全贴合量产实物的装配逻辑：电机外壳上预留的卡扣槽是厂内装配时端盖扣合的定位结构，尾部伸出的导电插片直接对应驱动板的供电焊盘，不需要额外引出飞线，整机布线更整洁。安装边界上，整机主体为同轴圆柱形态，最大外径就是电机机壳的外圆尺寸，前端减速端盖的外径和机壳保持一致，总长度从输出轴端面到电机尾部接线端全程无外凸异形结构，安装时可以直接在设备墙板上开对应直径的圆孔，把电机筒体穿入后通过侧面的紧定螺钉或者外围的抱箍完成固定，径向不需要预留额外的操作空间。输出轴的伸出长度、轴径都按照小型负载的常规受力范围设计，轴肩位置做了限位台阶，装配负载件时可以直接靠面定位，不用反复调整轴向安装位置。这类集成减速单元的设计思路，本质是把动力输出和扭矩转换两个功能合并到同一个零件模组里，结构工程师选型时只需要核对额定转速、输出扭矩、安装孔位三个核心参数，就能直接完成动力段的布局，省去了单独选配电机、匹配减速器、核算联轴器同轴度的繁琐步骤，在小载荷精密传动的设备开发里，能大幅缩短机械结构的设计周期，也降低了装配环节的对中误差带来的运转噪音、齿轮偏磨风险。
