撬装框架式立式调压分离罐体总成

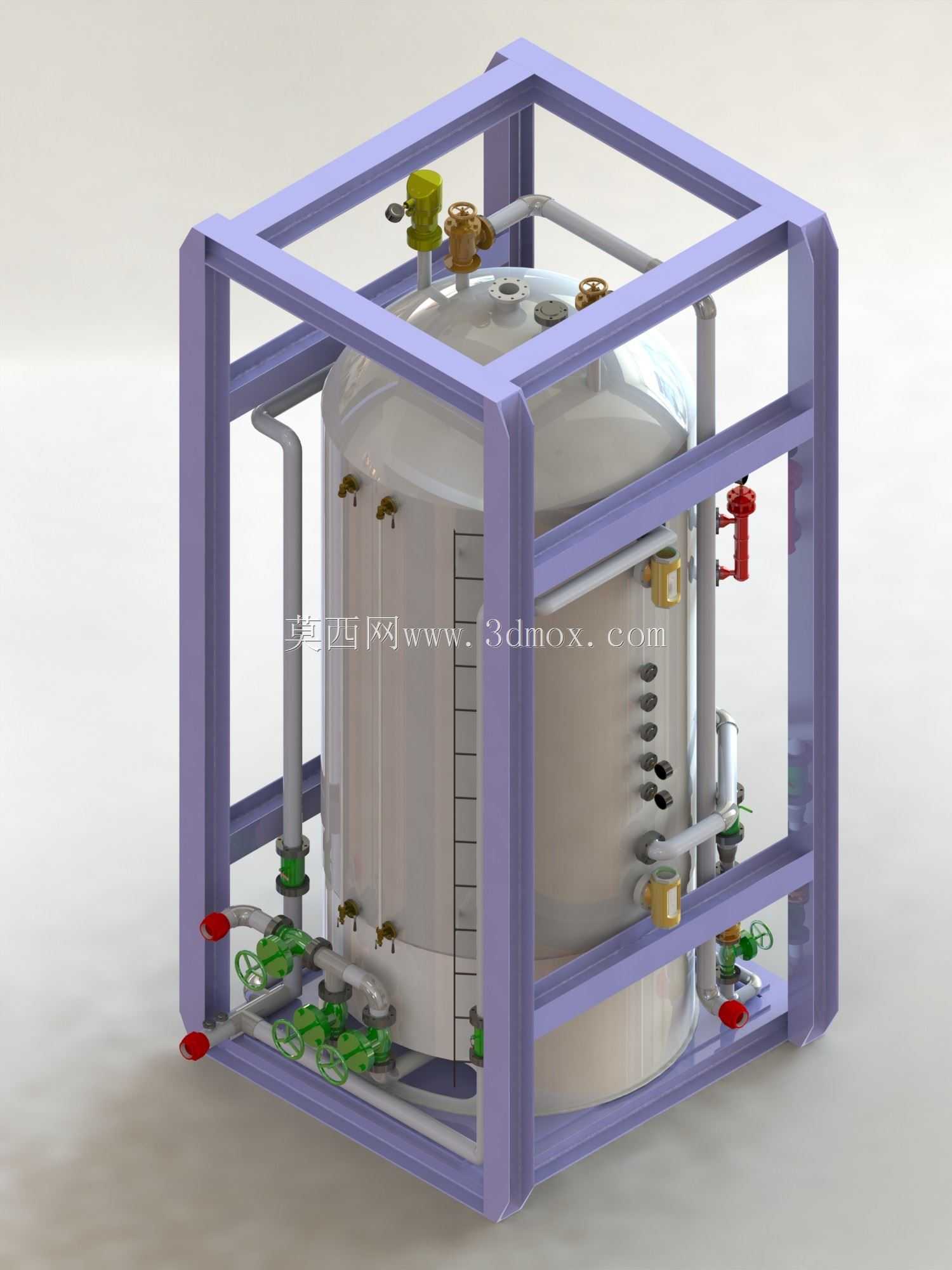

　　这套立式承压罐体采用整体撬装框架布局，在油气田单井试采、集气站进站调压、小型计量站气液分离工况中十分常见，现场不需要额外浇筑大型设备基础，撬体框架直接落位在硬化场地上，对接进出口工艺管线和安全泄放管路即可投用，大幅缩减野外建站的现场配管工作量。罐体为立式圆筒承压结构，外部紫色方管焊接成矩形围护撬架，框架立柱与横梁采用型钢拼焊，四个底角预留撬装吊装与固定点位，框架顶面留出阀门操作空间，侧面排布液位计、仪表接口与管路支架，整体外轮廓方正，运输时可直接作为标准撬块装车，无需拆解罐体附件。罐体顶部集中布置调压阀组、安全阀接口、人孔与工艺接管，不同口径的阀门按介质流向分层排布，黄色、棕色手轮对应不同压力等级的截断与调压支路，

　　操作人员站在框架侧边即可完成顶部阀门的启闭调节；罐体侧壁沿竖向安装直读式液位标尺，旁侧依次排布压力取源口、温度测点与排污接口，黑色仪表接头沿罐体切线方向预留，方便后续接入压力变送器、差压液位计等现场仪表。罐体底部汇管区布置多组绿色手动球阀与带红色手柄的泄放阀，进出口管线沿撬架底部横梁敷设，管路弯头采用标准冲压弯头，阀组之间预留检修操作间隙，排污口引至撬体边缘，方便现场接排污罐。设计阶段先按承压罐体的公称容积确定筒体内径与直段高度，再核对撬架的内空尺寸，保证罐体保温层施工后外壁与框架立柱之间留有足够安装间隙，框架横梁避开罐体上的所有接管开孔，避免管路与钢结构干涉；罐体支腿与撬架底座之间设置承重支撑，荷载直接传递到底部框架主梁，

　　不会让接管承受罐体重量。框架侧面预留红色安全泄放阀的安装位，泄放管口朝向撬体外侧，满足泄压时的安全朝向要求；罐体侧壁的爬梯刻度与液位计对齐，现场巡检人员不用登高就能读取罐内液位。整套撬块的安装边界控制在框架外轮廓范围内，所有阀门、管线、仪表均不超出撬架外缘，现场布置时只需在撬块周围留出单侧检修通道，就能满足日常操作、阀门更换和罐体定期检验的空间需求，管路对接法兰全部采用标准压力等级，和场站通用工艺管线匹配度高。
