油田地面节流管汇集成阀组结构设计

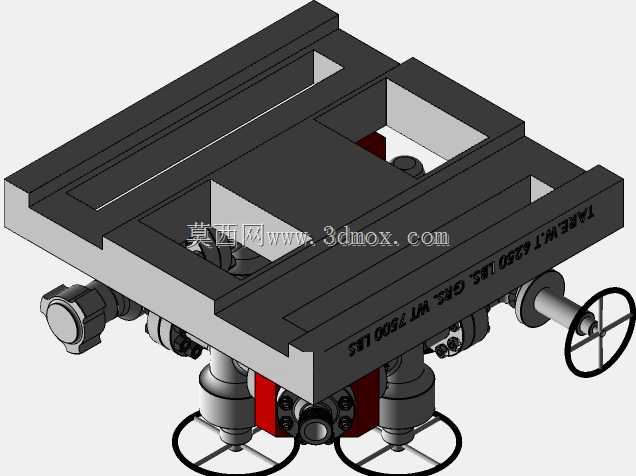

　　这套集成式地面节流管汇主要部署在油气井试油、修井以及常规采气采油作业的井口外侧流程区，承担高压井流物的节流调压、多路分流、放喷泄压以及作业流程切换功能，是井控系统里衔接井口与下游处理管线的核心承压单元。整套装置采用橇装一体化底座布局，所有闸阀、节流阀、连接管段、法兰接口都整合在同一焊接钢结构底架上，现场无需零散拼装管段，吊装就位后对接进出口管线即可投入使用，大幅压缩野外井场的安装作业周期。

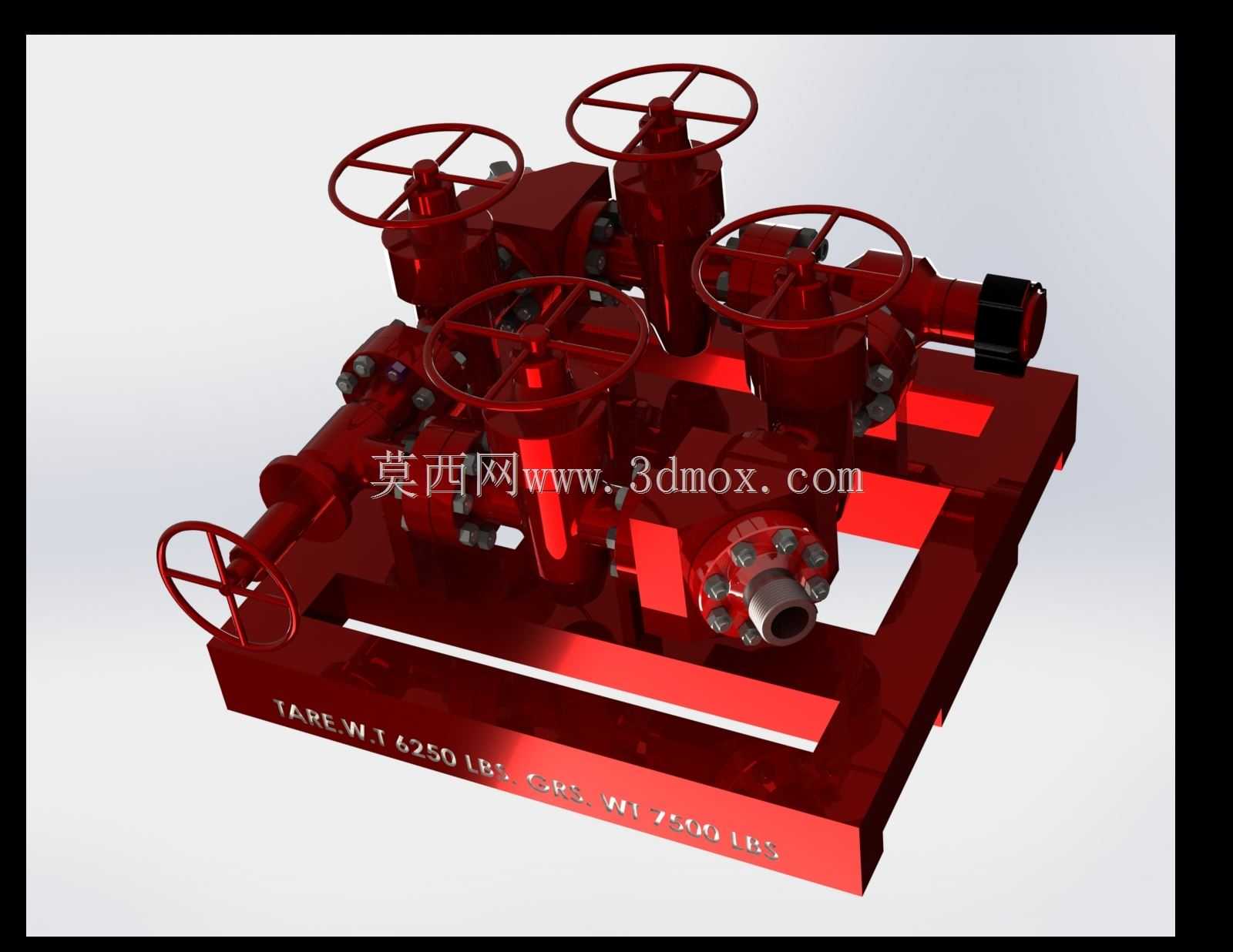

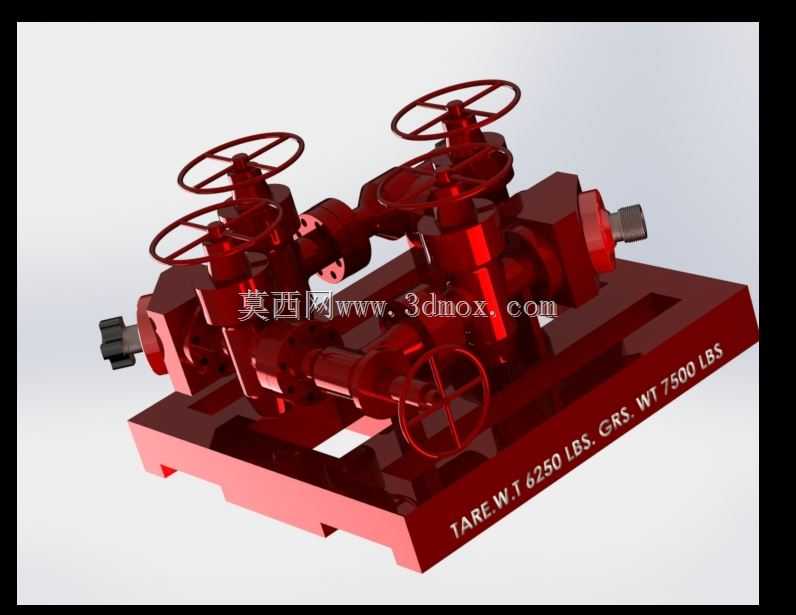

　　从结构排布逻辑来看，设计阶段优先兼顾操作可达性与流程冗余：五台带手轮的手动闸阀分别布置在主通路、分支通路与放喷通路位置，手轮操作高度统一控制在站立操作人员可直接施力的区间，阀门之间预留足够的扳手回转空间，避免相邻阀件操作时出现干涉。管汇主体通路采用大口径高压法兰连接，侧部预留的外伸接口分别对应压井管线、放喷管线与测试管线接驳位，接口端面的法兰密封面形式匹配油田高压工况的钢圈密封要求，承压等级对应井场常用的高压作业工况，底座侧面刻印的吨位标识也对应额定工作压力下的整体承载边界。

　　建模过程中需要重点把控几处装配关系：首先是阀门手轮的操作空间校验，全开全关行程内手轮不能与相邻阀体、底座横梁发生碰撞；其次是管段的弯头曲率与通径一致性，所有流道转折处避免出现急缩截面，降低高压含砂流体对管壁的冲蚀速率；底座的型钢框架不仅要承托所有阀件与管段的自重，还要考虑井场吊装时的整体起吊受力，底座横梁的开孔位置兼顾叉车搬运与钢丝绳吊点的双重需求。

　　现场安装边界方面，橇体整体长宽尺寸适配标准井场的设备摆放间距，进出口法兰的中心高度与井口侧来液管线、下游分离器入口管线保持标高匹配，减少现场额外配置异形弯头的工作量。阀组的通路设计支持多种作业模式切换：正常试产时井流物经节流阀调压后输送至测试分离设备，需要放喷时可切换至大口径放喷通路直接导流至燃烧池，压井作业时又可通过压井接口反向注入压井液，多条通路的阀门组合逻辑覆盖了试油作业全流程的工况切换需求。

　　结构细节上，所有阀件的阀体端盖、螺栓连接位都按照高压承压设备的规范预留检修空间，日常维护时可单独拆解单个阀门更换密封件，无需整体拆解管汇。底座表面的防滑结构设计也适配野外井场的泥泞作业环境，操作人员站在橇体周边操作阀门时可获得稳定的支撑位，整套装置的结构设计完全围绕油田现场的快装、耐压、易操作核心需求展开。
