折叠式户外金属板烧烤炉结构设计

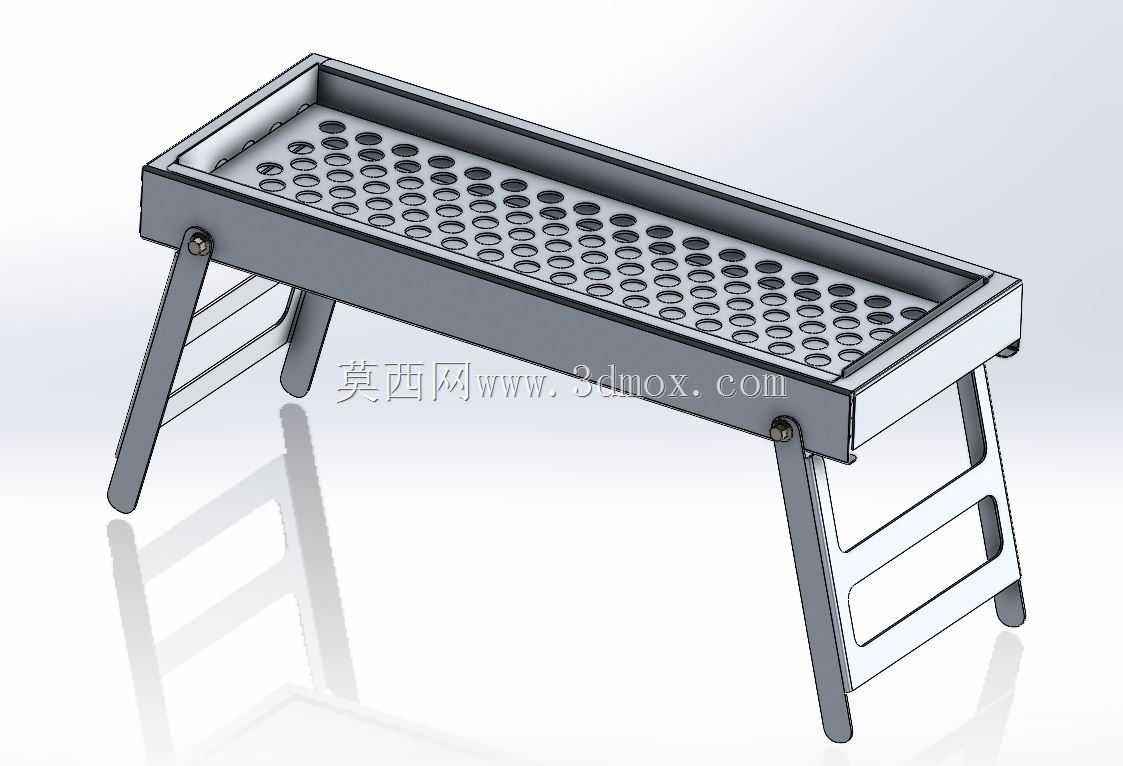

　　这款烧烤炉采用长条槽形炉体配合折叠支腿的结构形式，主要面向户外聚餐、夜市摊点、庭院烧烤等炭烤使用场景。炉身整体为薄金属板折弯拼焊成型，内腔作为木炭承载与燃烧空间，顶部铺设带密集圆孔的镂空炭网，圆孔按规则矩阵排布，既能够承托木炭、阻隔炭块掉落，又可保证空气自下而上流通，为炭火燃烧提供充足供氧，热量透过网孔均匀向上辐射，放置在网面上的食材可获得稳定的烤制温度。

　　炉体侧壁采用折边加强结构，薄板边缘通过折弯形成刚性边框，在控制整体重量的前提下显著提升槽体抗变形能力，避免高温灼烧与搬运受力导致炉口翘曲。两端侧板设置铰接安装位，折叠支腿通过转轴与炉体连接，展开后支腿向外倾斜形成稳定支撑，腿间增设横向连杆构成梯状支撑结构，既限制支腿张开角度，又增强侧向抗扭能力，炉体放置后不易晃动；收纳时支腿可绕转轴翻转贴合炉体侧壁，大幅缩小堆放体积，便于车载携带与居家存放。支腿下端平直落地，适配平整水泥地、砖地、露营地垫等多种摆放基面。

　　建模过程中需重点处理薄板折弯的内R角与止裂缺口，炉体拼缝处预留焊接余量，炭网孔阵列需同步考虑开孔率与网面强度，开孔过密会削弱网板承重、开孔过疏则会降低通风换热效率。铰接位置的同轴度需严格约束，保证四条支腿翻转顺畅、展开后等高，避免出现炉体倾斜、局部支腿悬空的问题。炉体长度方向适配常规烤串摆放密度，宽度方向预留炭层铺设与食材搁置的合理间距，整体高度匹配站立或坐姿烧烤操作，无需额外搭建台面。结构设计兼顾轻量化与耐高温使用需求，钣金件拆分合理，可直接对应激光下料、折弯、焊接的常规加工工序。
