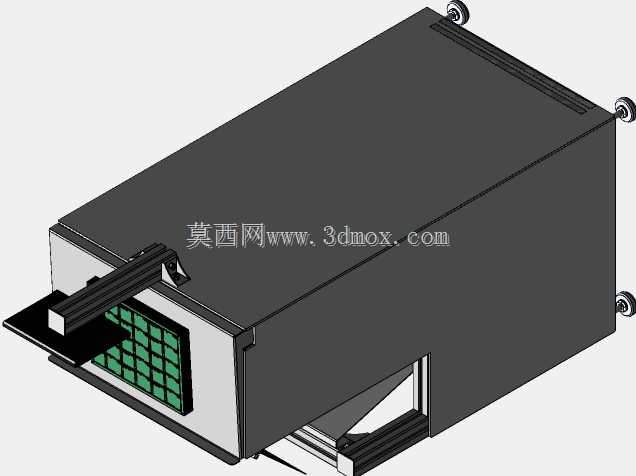

PCB手动下板作业工作站结构设计

　　该工作站面向PCB组装段的人工辅助下线工序，常见于SMT回流焊后段、AOI检测后暂存段、小批量多品种试产线以及返修工位之间。产线节拍不高或产品换型频繁时，全自动收板机的固定料框逻辑反而会增加调机成本，这类手动下板台通过人工承接、目视检查和有序叠放，能够在不占用复杂控制资源的情况下完成电路板从输送段到周转载具的转移。

　　整体机架采用工业铝型材拼装，立柱与横梁通过内置连接件和角件锁紧，外围设置透明防护面板，既保留设备内部走线和支撑结构的可视性，也能避免操作时工具或衣袖误入台体下方。台面上布置绿色防静电垫板区域，用于放置待处理PCB；倾斜托架用于承托板件，使操作者能够以较舒适的视角检查焊点、元件极性和表面缺陷。台面后侧设置小型显示屏支架，可连接检测信号、作业指导书或工位计数界面，支架高度与角度围绕站立视线设计，减少频繁低头核对带来的疲劳。

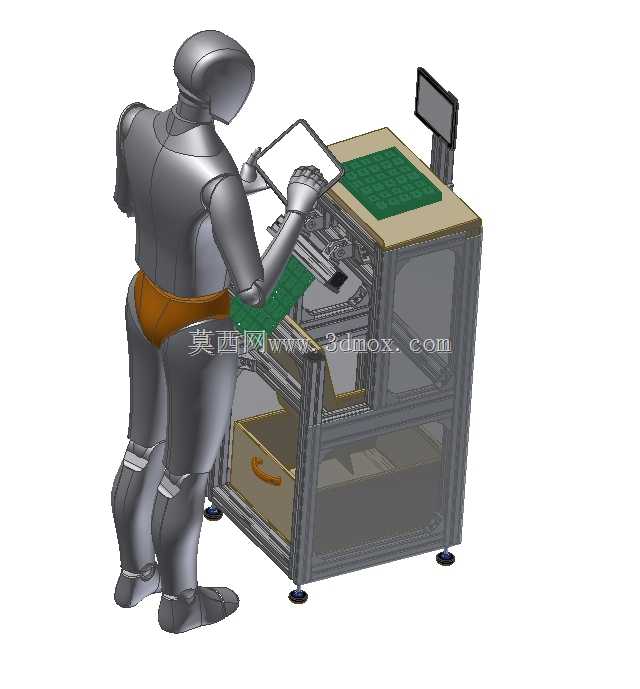

　　人体操作边界是该结构的重点。模型中加入站立人形，用于校核操作者双手可达范围、台面高度、屏幕位置及取放路径。工作台前缘靠近人体一侧留出腿部和脚轮调整空间，底部配置可调脚杯，可在不平整地面上校正台面水平；下部设置抽屉和储物空间，用于存放防静电手环、周转标签、清洁工具或小型治具。台体侧面预留开放区域，便于布置气管、线槽、照明电源或感应器件，后续若增加止挡机构、板件夹紧块、 ion 风嘴或计数传感器，也有明确的安装面。

　　从尺寸协调看，台面深度需要同时满足PCB平放、双手翻转和周转框临时停靠，宽度则按单工位操作范围控制，避免操作者长时间跨步或过度伸臂。机架下层不采用满封板设计，而是保留检修开口，使电气元件、拖链和辅助机构能够从正面或侧面维护。上料侧与出料侧的高度可与相邻输送带或接驳台衔接，板件从线体进入后，由人工扶住边缘并转移到垫板区域，避免直接夹持元件面。

　　结构设计上没有采用复杂传动链，而是把稳定性、防静电、目视检查和人因工程放在核心位置。铝型材框架承担主要载荷，板材台面提供平整安装基准，防护板控制安全边界，脚杯保证落地稳定性，显示屏与托架则服务于作业信息确认。该方案适合作为电子装配车间的柔性手动工位，也可在三维布局阶段用于验证产线人员站位、设备间距、物流方向及台体周边操作空间。
