立式枕式带座轴承三维结构设计

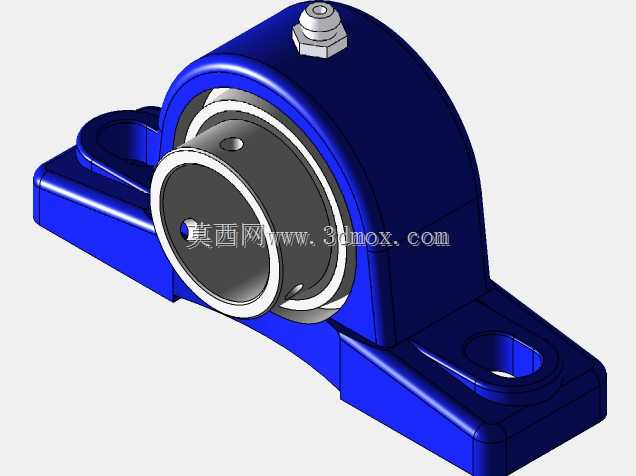

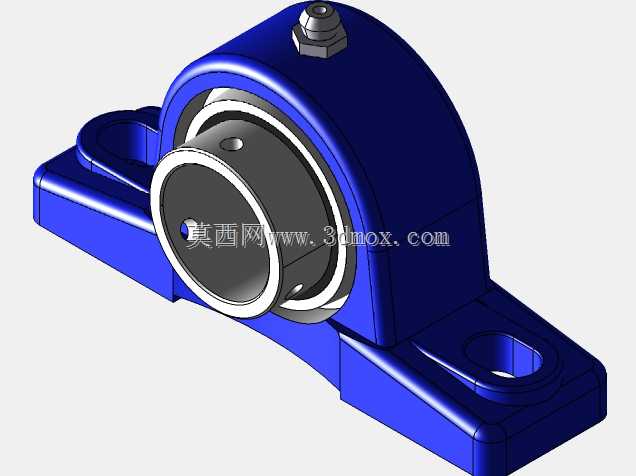

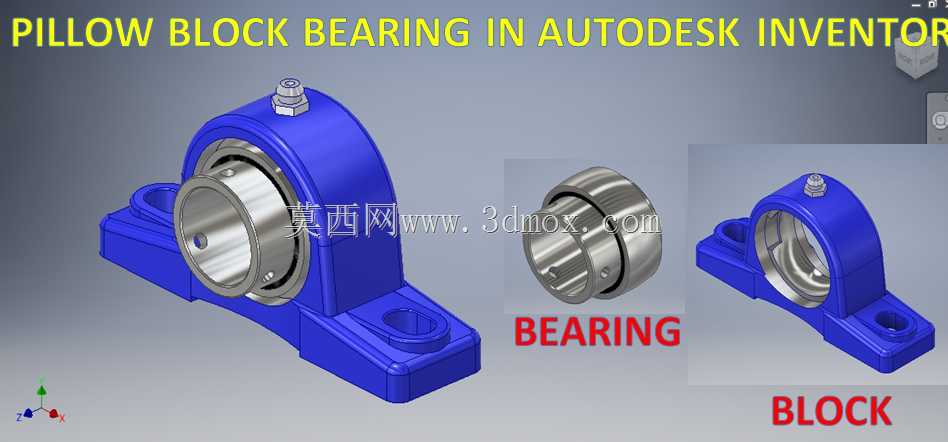

　　在输送辊道、小型传动主轴、农业机械侧边支撑以及轻工包装线的从动辊布置里，枕式带座轴承属于出现频率极高的支撑元件。它把滚动轴承的回转承载能力与铸造支座的刚性安装基础整合为一体，现场装配时不需要单独设计轴承室、压盖和润滑密封结构，只需将支座底面贴合机架安装面，穿入地脚螺栓完成固定，再把轴颈穿入内圈并锁紧顶丝即可投入使用。这套模型完整呈现了立式枕块支座、外球面轴承内圈、外圈滚道、密封端盖、顶部注油结构以及锁紧螺钉的装配关系，各零件之间的配合层级清晰，可直接用于机械原理讲解、设备布局校核与非标支撑件选型参考。

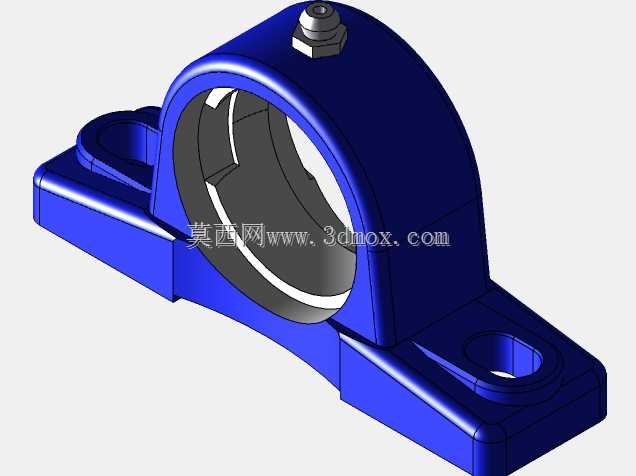

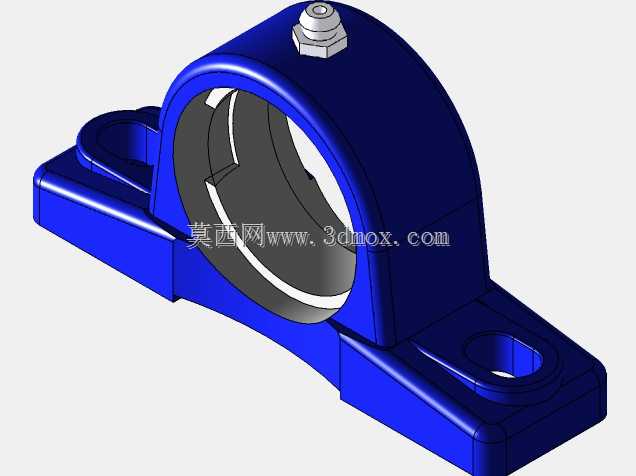

　　从实际工况看，这类轴承座多用于中等载荷、低至中等转速的传动轴系。例如皮带输送机两端的托辊主轴、斗式提升机的从动滚筒轴、食品输送线的张紧辊以及小型风机支撑位，轴端需要承受径向载荷，同时因机架焊接误差、长轴挠度或装配对中偏差，往往伴随轻微角度偏斜。外球面轴承的外圈外径与座孔采用球面配合，可在一定范围内自动调心，补偿轴系不同心带来的附加弯矩，避免滚道边缘应力集中。模型中蓝色支座为一体式立式枕块结构，底部两侧伸出带安装孔的支脚，承载区域从底脚连续过渡到中央圆筒轴承室，壁厚在螺栓孔周围和轴承室外圈做了加厚处理，铸造圆角过渡自然，既减少了铸件缩孔风险，也让支反力能够顺畅传递到机架面。

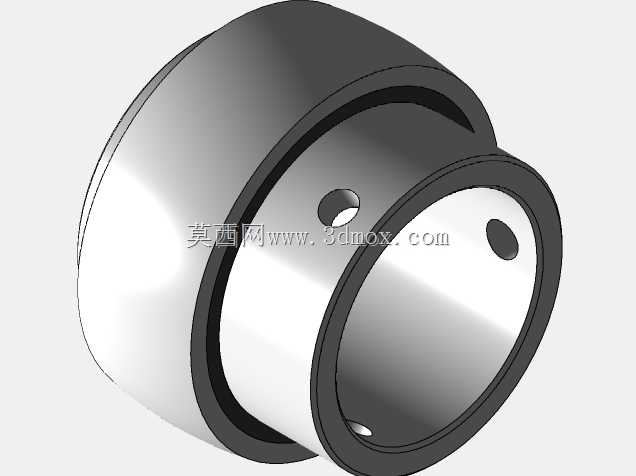

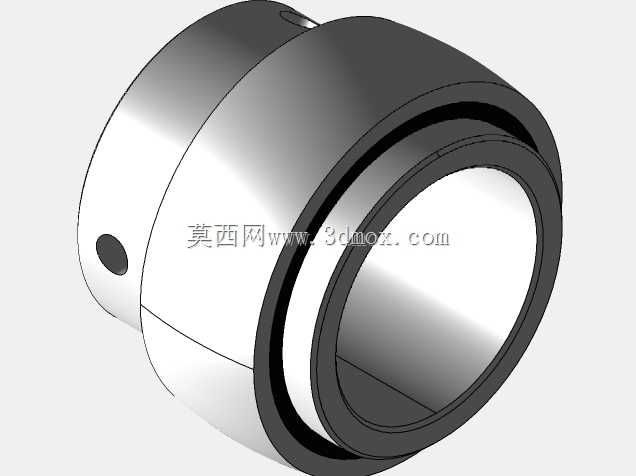

　　结构设计上，轴承内圈宽于普通深沟球轴承，内孔一侧开设顶丝孔，轴穿入后通过紧定螺钉锁定轴颈，防止内圈与轴在启停换向时发生相对转动。内圈两侧延伸出密封挡边，配合橡胶密封圈将滚道与外部粉尘、飞溅水分隔开，适合砂石、粉料、包装碎屑较多的车间环境。支座顶部保留润滑脂注入口，可在维护周期内补脂，延长滚动体与滚道疲劳寿命。底部两个长圆安装孔允许沿中心距方向微调位置，方便张紧皮带或补偿机架孔位加工误差。建模时先按轴径确定轴承内孔、外圈外径与球面直径，再由外圈球面反推支座轴承室的包容尺寸，随后根据额定载荷确定底脚厚度、螺栓孔径与中心高；中心高是轴中心线到安装底面的关键边界尺寸，直接决定传动轴与配套轮系的标高，布局时必须与联轴器、带轮或滚筒半径统一校核。

　　外形边界方面，整体沿轴向对称布置，支座长度覆盖底脚安装孔距，宽度方向以轴承室外圆为最大轮廓，顶部注油嘴略高于圆筒面。安装时需预留扳手空间用于拧紧底脚螺栓和顶丝，轴端伸出长度要避开密封盖，同时在注油嘴上方保留加注润滑脂的操作间隙。底面应经过铣削或刨削加工，保证与机架支撑面贴合；若机架为焊接钢板，建议在轴承座下方加焊垫板，避免局部压强导致板面变形。三维装配中可将内圈设为绕轴回转件，支座设为固定件，检查密封圈与内圈挡边、锁紧螺钉与内圈孔、注油通道与轴承内腔的干涉关系，并在运动仿真中观察轴系偏摆时球面调心的角度范围。对于需要拆检的工位，支座两侧应留出拉出轴承的轴向空间，避免维护时拆卸相邻辊筒。整体结构兼顾承载、调心、密封、润滑与快速安装，是通用传动系统中十分典型的支撑单元。
