斜置式防爆防护门支撑结构设计

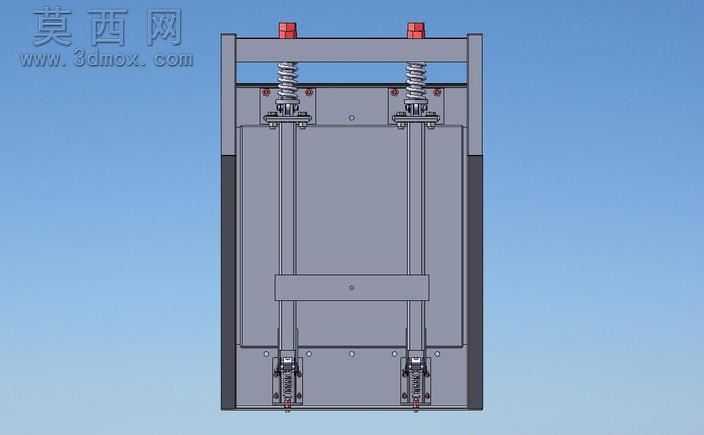

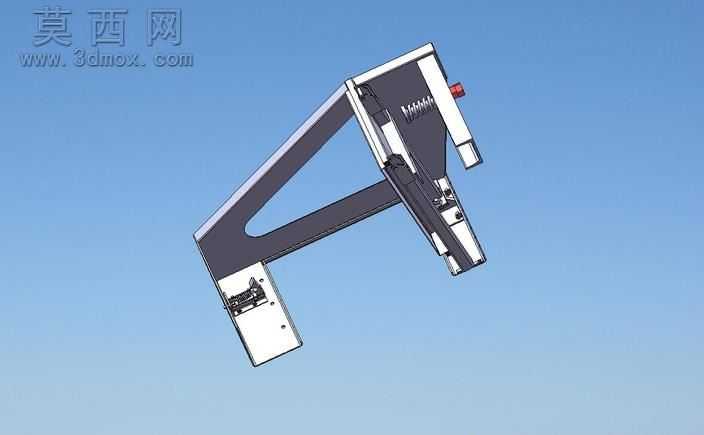

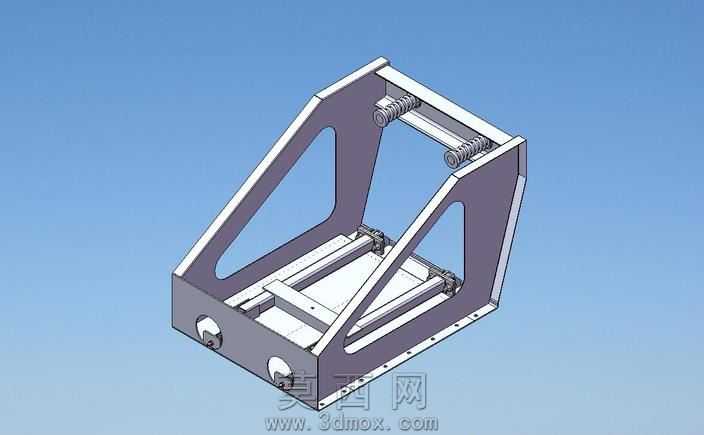

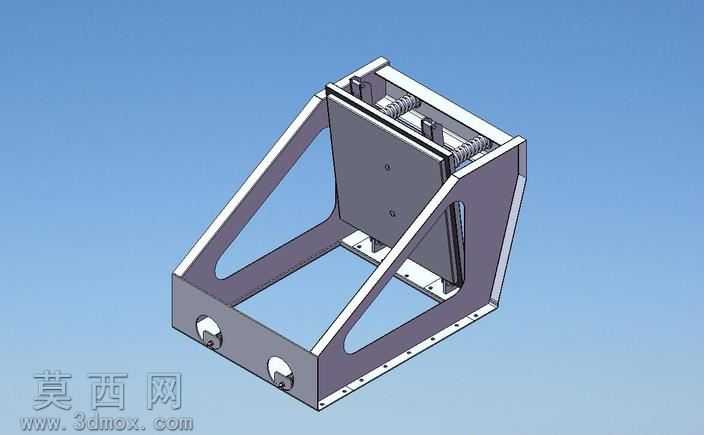

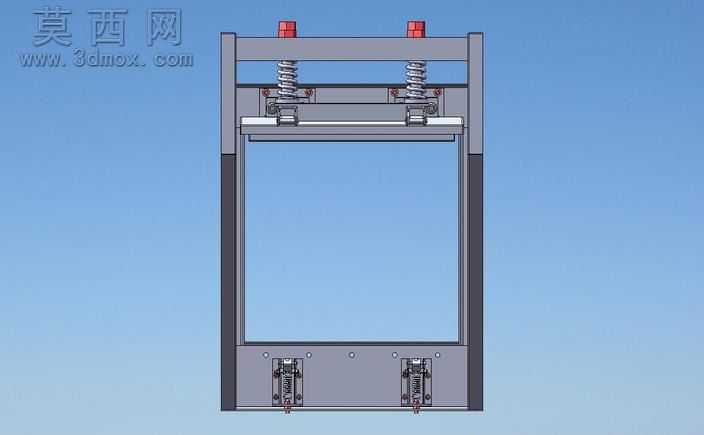

本作品为防爆防护门的支撑承载结构三维建模成果，建模过程中严格遵循工业安全防护构件的设计规范，先通过基准面搭建确定整体斜置承载的核心布局，以框架式焊接钣金结构作为主体承载基底，两侧采用带减重镂空的斜向支撑侧板，在保证结构抗扭、抗弯强度的同时尽可能降低整体构件自重，减少安装负载。模型构建过程中对所有钣金折弯边、安装孔位做了精准的参数化约束，底部框架预留的多组螺栓安装孔可实现与基础安装面的可靠固定，孔位间距、孔径均匹配通用工业安装标准，无需二次修改即可直接导出工程图用于生产下料。门体安装位设置了多组弹簧缓冲组件，建模时对弹簧的预压缩行程、导向柱的配合间隙做了运动仿真验证，确保门体在受到爆炸冲击时可通过弹簧形变吸收冲击能量，避免刚性连接断裂导致防护失效；门体下部设置的两组锁止构件，建模时还原了锁舌的转动配合结构，可清晰展示封闭锁止与开启释放的两种工位状态。材质渲染阶段，主体金属框架采用哑光冷轧钢材质，表面做了喷塑防锈的质感处理，弹簧构件还原了弹簧钢的金属光泽，安装紧固件采用镀锌标准件材质，整体渲染效果贴近实际工业产品的真实外观，可直接用于方案汇报、产品展示场景。设计思路上摒弃了传统防爆门厚重的直立式结构，采用斜置承载的布局将冲击载荷分散传递至底部安装基础，框架式的镂空结构既减少了材料用量，也避免了封闭腔体在冲击下产生应力集中的问题，所有构件的连接位置均做了圆角过渡处理，消除应力集中点提升结构的抗疲劳性能，配套的尺寸文档可完整覆盖整体安装尺寸、构件加工尺寸、装配公差要求，可直接对接生产加工环节完成实物制作。
