桌面折叠触控监视器支架结构设计

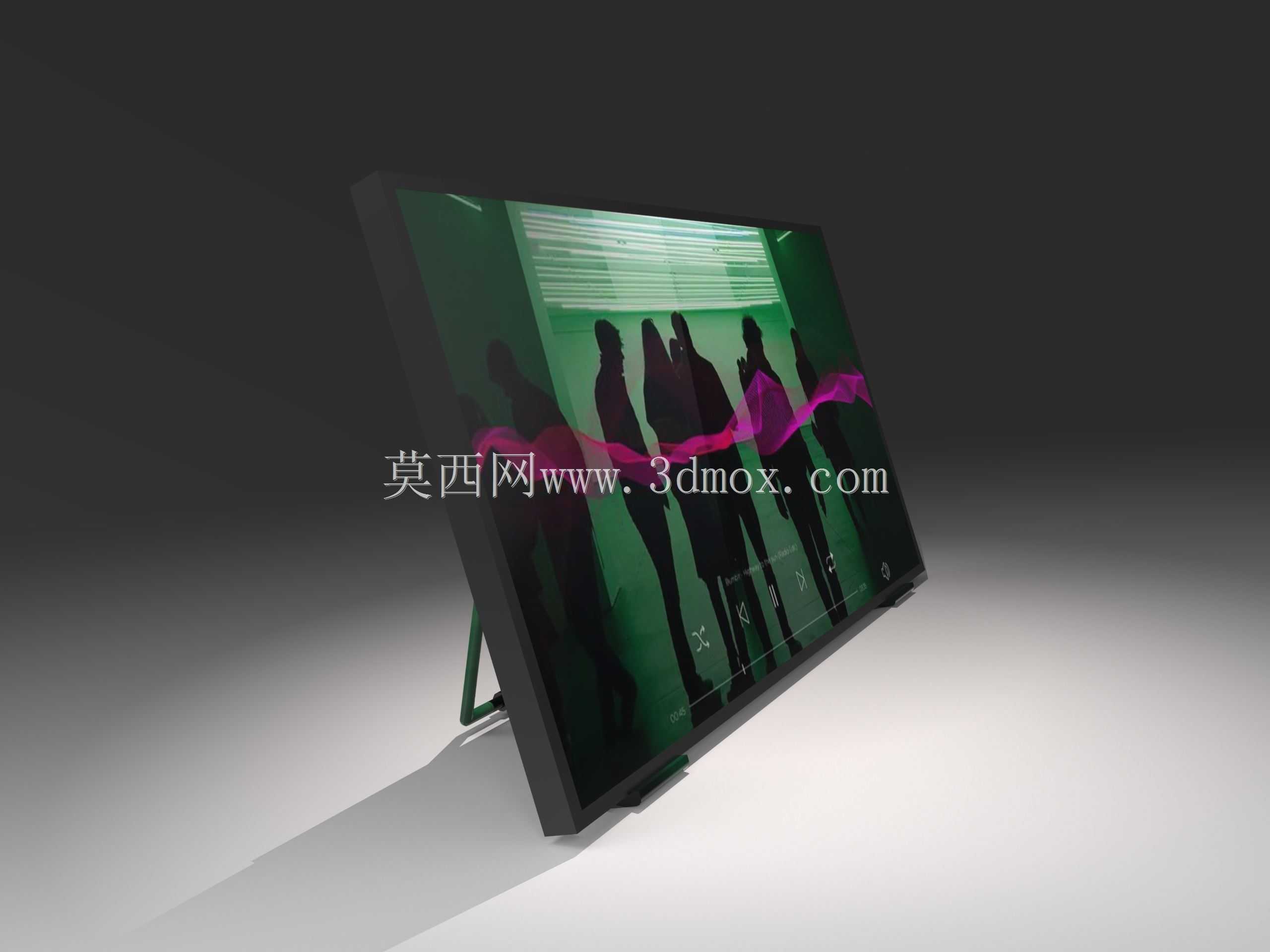

　　这套触控监视器结构主要面向小型数控设备、桌面调试工位和教学实验平台，用于把显示与触控输入整合到一个可快速布置的操作终端上。整机采用平板式背部承载思路，前面保留大面积显示区域，背部集中布置支撑、散热和走线结构，适合在空间有限的设备旁完成参数查看、状态监控和简单交互。

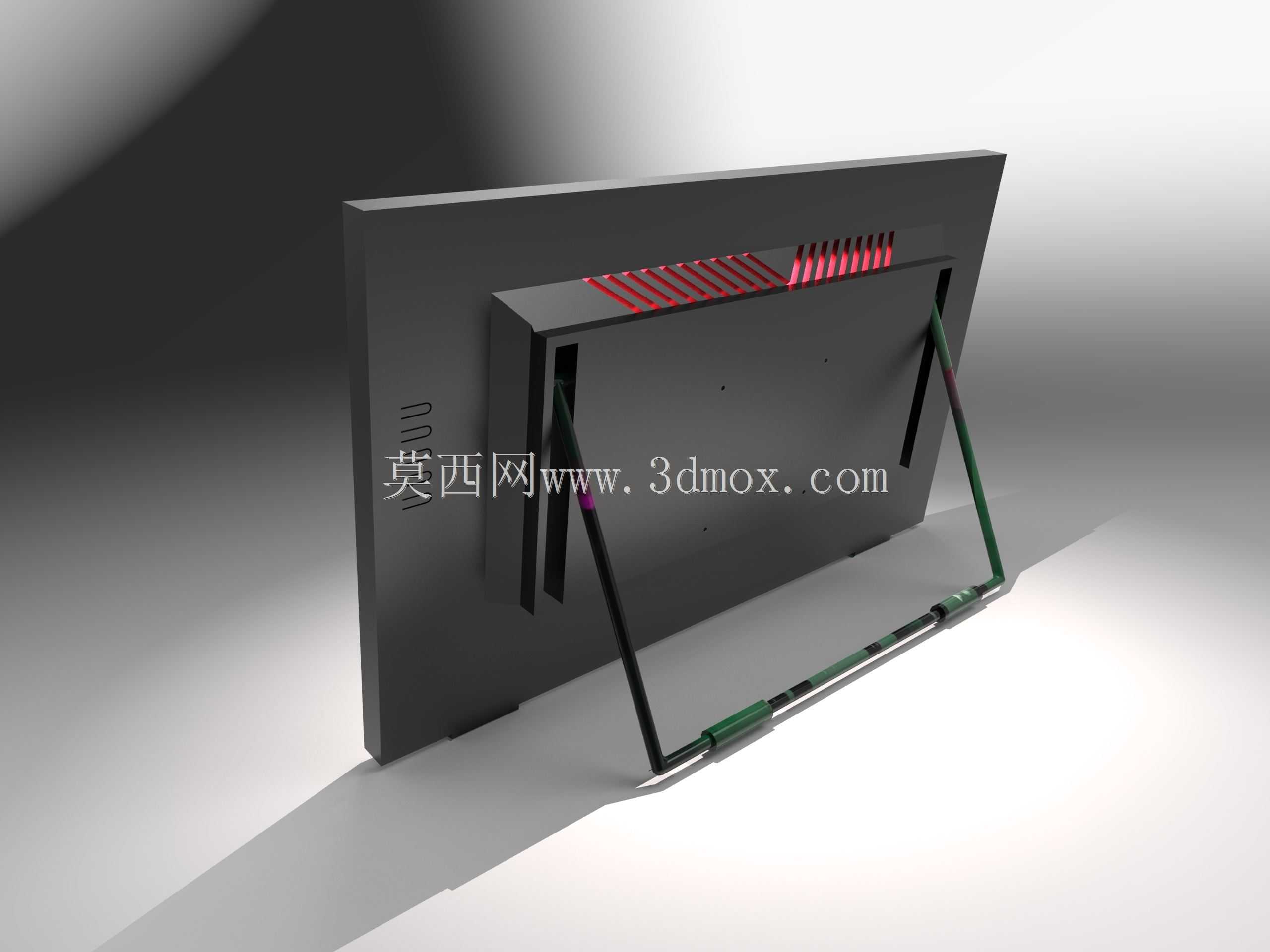

　　从实际使用看，这类终端并不追求复杂的整机外壳造型，而是强调放置稳定、角度可调、搬运方便和后期维护直接。背部支撑采用双支腿展开形式，支腿与背板之间通过铰接区域连接，收起后能够贴近背板，展开后形成前低后高的三角形支撑关系。三角形受力路径清晰，触控按压时屏幕不易产生明显晃动；支腿下端与桌面接触的位置设置横向连接杆，既限制两腿外张，也提高整机在轻微碰撞下的抗滑移能力。

　　背板上部设计了连续通风格栅，格栅沿横向排列，能够在内部电路板或驱动模块工作时形成自然散热通道。散热口没有布置在操作者频繁接触的下缘，而是靠近背部高位区域，可减少桌面灰尘、金属碎屑直接进入的概率。背部面板预留了多个安装点位，便于固定控制板、转接板、电源模块或线缆固定件；侧边和下部留有走线空间，线材可沿支架内侧收拢，避免在桌面上散乱拖拽。

　　外形边界以薄型矩形屏体为主体，背部增加支撑后，深度方向主要由展开支腿决定。布置工位时，前方需要预留触控操作空间，后方则要保证支腿旋转和散热通风距离。若安装在设备台面上，背板可通过支架孔位改为固定式安装；若用于临时调试，折叠支腿能够快速收起，便于在不同设备之间转移。

　　结构建模时需要重点处理背板与支腿的铰接同轴关系、支腿打开角度限位、脚垫摩擦面以及屏幕组件的装配厚度。背板不宜只按外观薄片处理，应体现内部安装柱、加强边、散热槽和线缆通道；支腿杆件则要兼顾轻量化与抗弯刚度，长方向截面不能过度削弱。触控屏作为人机界面，经常承受手指点按和侧向触碰，因此支架根部、底部横杆和背板连接区都应保留足够的加强过渡。

　　整体方案适合业余数控改造、小型专机操作面板、设备状态显示终端等场景，设计重点不在复杂传动，而在人机姿态、散热维护、支撑稳定性和安装边界的平衡。
