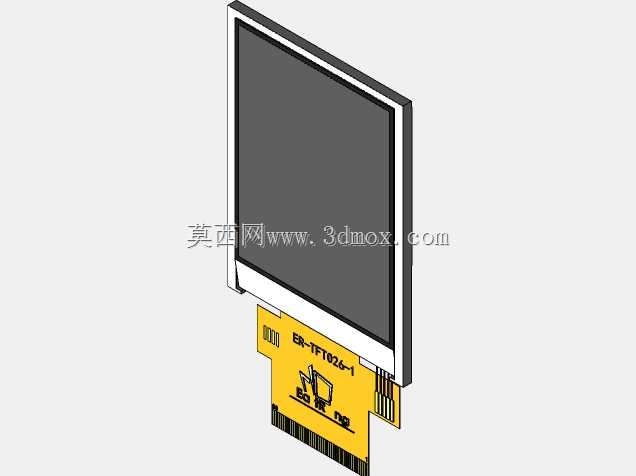

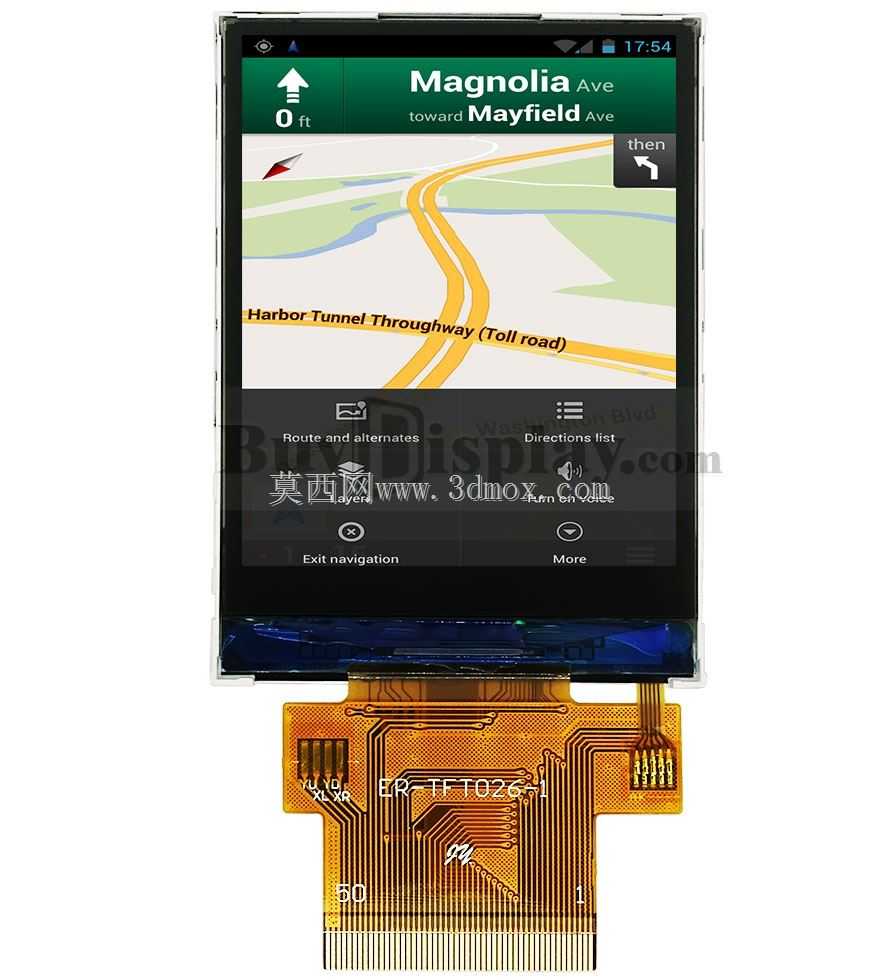

在手持终端、工业操作面板、小型检测仪器以及嵌入式控制盒的结构设计里,显示模组往往是决定前面板布局、壳体开窗尺寸和内部堆叠高度的关键件。这款2.6英寸彩色TFT LCD模组采用240×320点阵分辨率,配合可选的电阻式或电容式触摸面板,能够同时承担图形显示与人机交互输入,适合空间紧凑但又需要清晰界面的设备使用。建模时把显示区、金属边框、背部补强板以及FPC柔性排线作为一个完整装配体处理,便于结构工程师在整机中直接校核干涉关系,而不是只放一块示意屏板。
从实际用途看,这类模组常见于便携式测量仪表、小型PLC操作终端、智能家居控制面板、教学实验板、医疗手持设备以及3D打印机控制盒。它不只是输出文字和图标的器件,也可以承载菜单、曲线、状态灯效、参数设置页和触控按键。SPI串行接口的优势在于占用主控引脚少、布线相对简单,对于8051、PIC、AVR、ARDUINO ARM以及树莓派等控制平台都比较友好;在不需要极高速刷新的工业小屏场景中,串行通信能够在显示效果、线束复杂度和主板面积之间取得平衡。

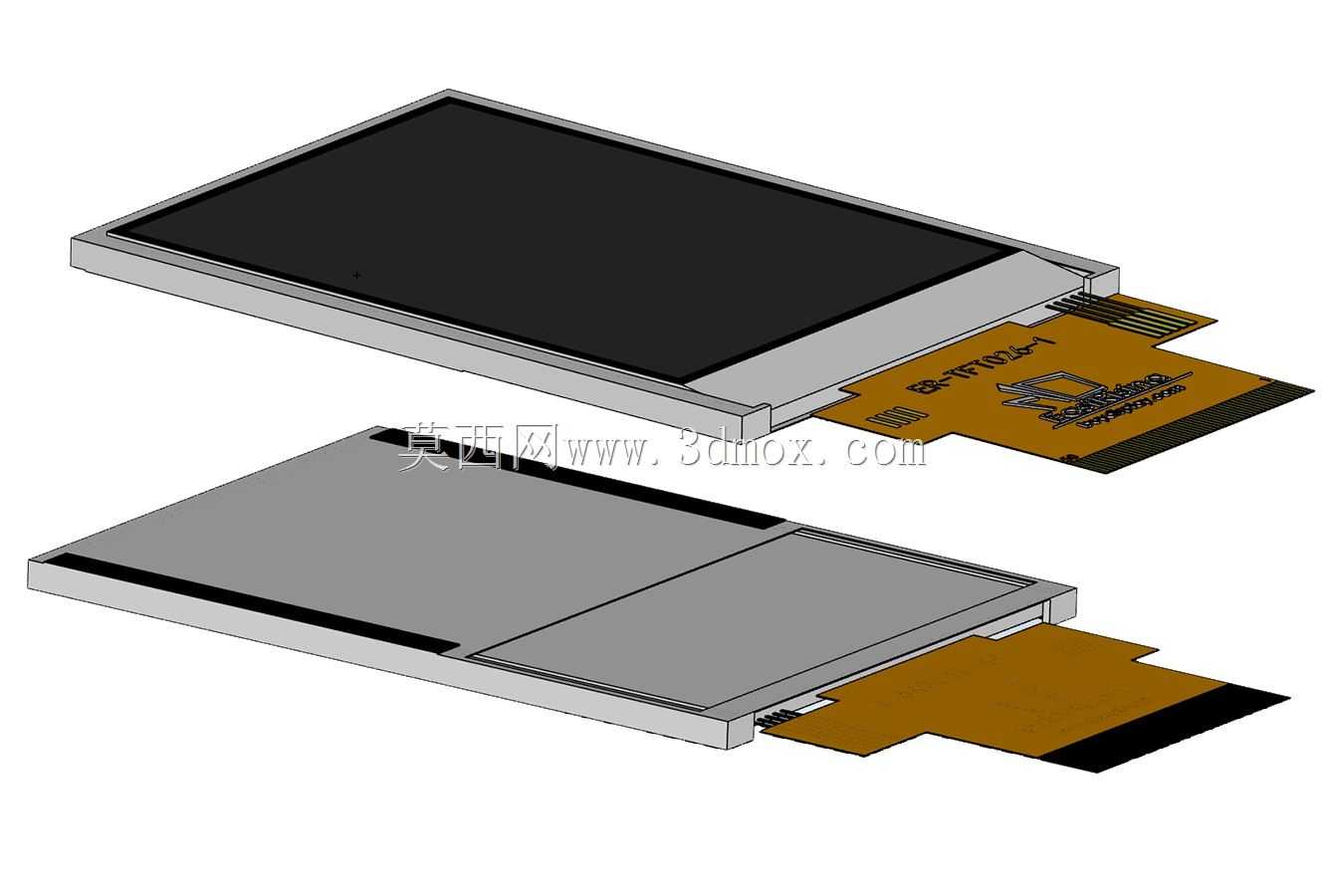

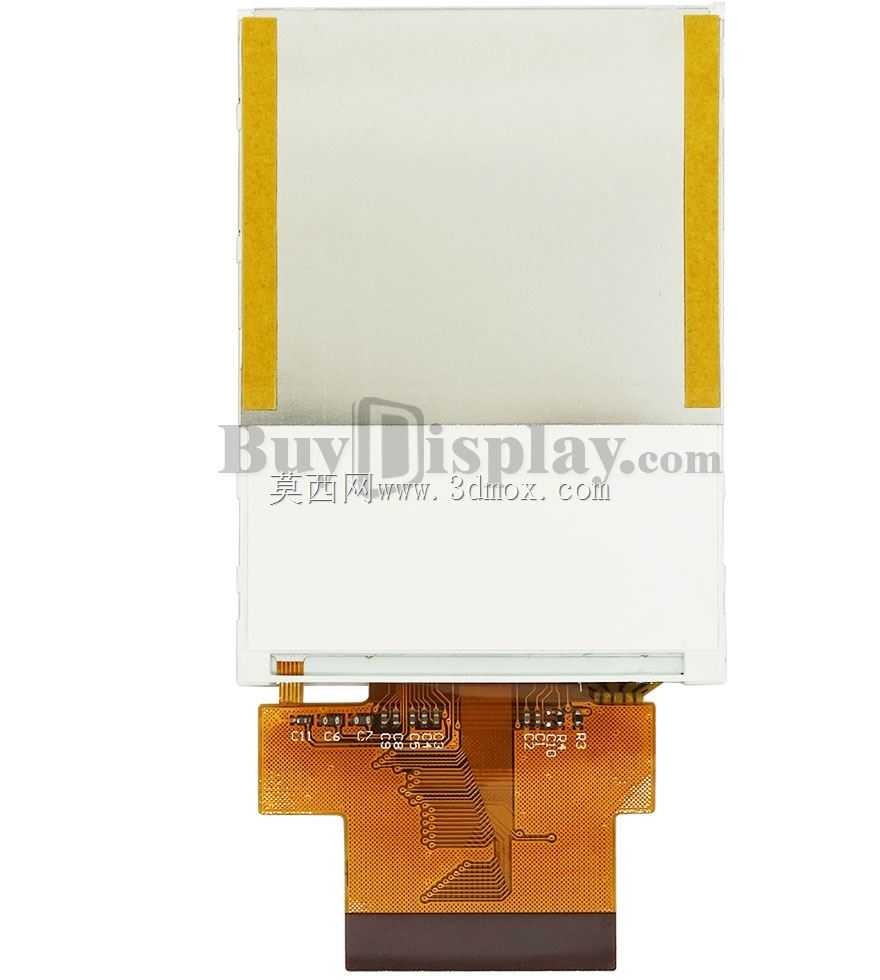

模组本体以矩形薄型结构为主,正面有效显示区域占据面板大部分面积,四周保留用于贴合触摸层和固定边框的窄边。设计前面板时,不能只按屏幕可视区开孔,还要给LCD外框、泡棉胶、遮光边以及触摸面板贴合公差留出边界。若采用触摸版本,面板玻璃或膜片会覆盖显示区并延伸到边缘,壳体压边需要避开有效触控范围,同时保证灰尘不会从开窗处进入。背部FPC排线从屏体一侧引出,弯折半径、出线方向和连接器高度都要在结构堆叠阶段提前确认;排线不能被螺丝柱、电池仓或壳体加强筋顶住,也不宜在装配后形成锐角死折。
该类屏幕的驱动控制围绕ILI9341类控制器展开,支持8位、16位、18位并口以及3线、4线串行SPI等接口方式。具体到本模组的应用,串行SPI能够减少主板连接器针数,FPC末端带连接座的形式也让拆装和维修更方便。硬件设计上,排线下方通常需要预留平整区域,避免连接器悬空;若屏体靠近金属外壳,还应在背部与壳体之间设置绝缘片或缓冲泡棉,防止短路、顶伤和振动异响。对于需要横屏显示的设备,软件可配置Landscape显示方向,但结构上仍要注意排线出线方向与横置后的装配空间。
从三维建模角度看,屏体厚度、边框台阶、FPC厚度、金手指位置和连接器占位都应尽量还原。LCD面板本身较脆,外壳设计不宜让受力点直接压在玻璃边缘;固定方式多采用四周卡扣、前框压合或背部螺柱定位,螺丝锁紧时也要避免局部应力传递到屏体。触摸面板与显示层之间的贴合关系在模型中可通过分层结构表达,方便检查总厚度以及与面壳的间隙。若设备用于工业现场,还可在屏周增加防尘泡棉、遮光裙边和EMI隔离措施,使显示模组在长期使用中保持稳定。
整体而言,这款显示模组的核心价值在于把彩色图形显示、触控输入和紧凑安装整合在一个小型组件中。结构设计时应围绕可视窗口、触摸边界、FPC弯折、连接器插拔、背部避让和前壳防护六个方面展开,而电气选型时则关注接口资源、刷新需求和主控驱动能力。把这些细节在三维阶段校核清楚,可以显著减少后期打样中出现的屏体顶压、排线干涉、窗口偏位和装配困难等问题。
