G1/2黄铜螺纹水箱浮球阀结构

　　这套浮球阀结构主要面向开式水箱、冷却塔水盘、小型储液罐、蒸发式冷却设备以及常压供水系统的自动液位控制场景。设备安装在水箱侧壁或进水支管末端后，依靠浮球随液面升降产生的摆臂力矩，驱动阀体内的启闭件改变流道开度，使进水流量与用水消耗保持动态平衡，避免人工值守补水造成的溢流或缺水。

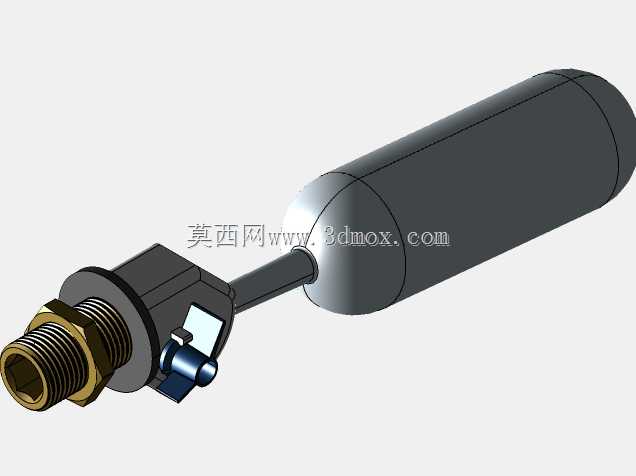

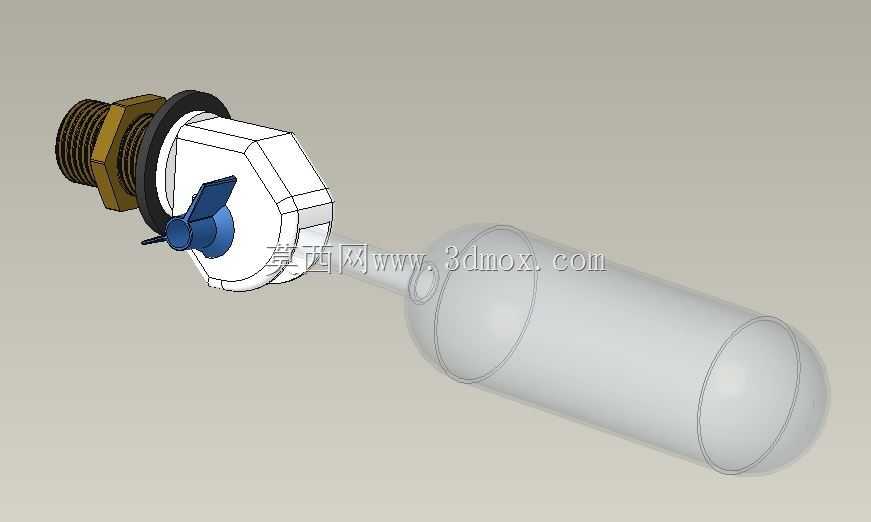

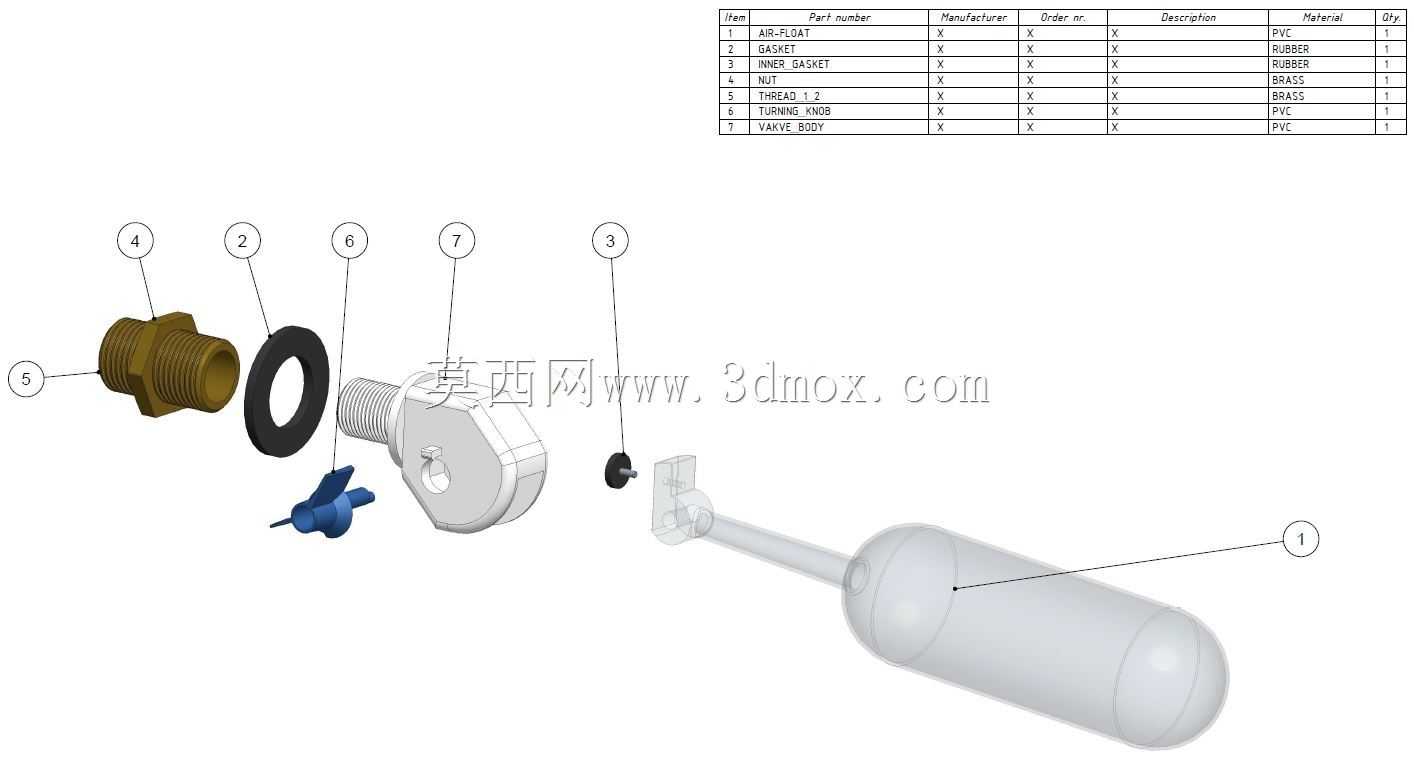

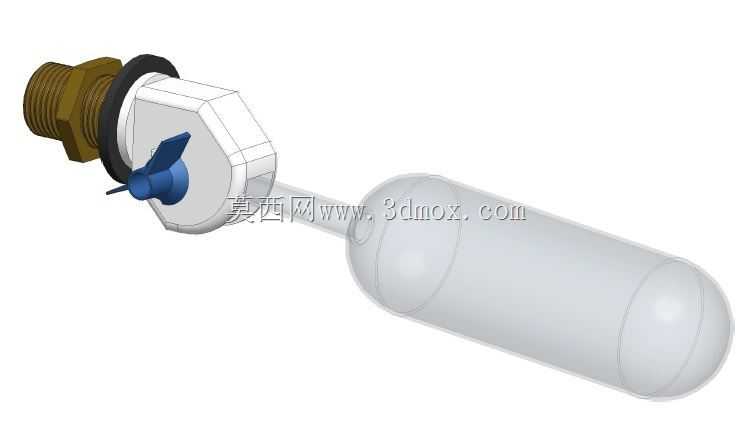

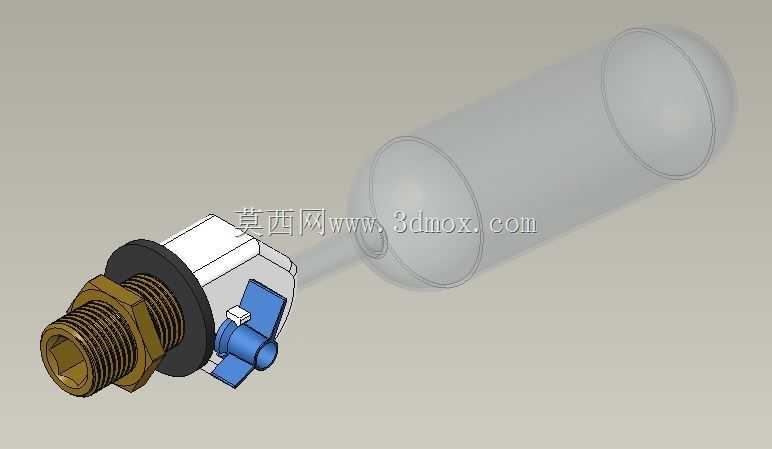

　　从结构拆解看，产品由黄铜外螺纹接头、密封垫圈、阀座、阀芯组件、销轴、摆臂和长杆浮球等零件组成。黄铜接头承担与供水管道连接的任务，G1/2管螺纹提供成熟可靠的管路边界，密封垫圈布置在接头与阀体贴合面之间，用于补偿装配平面的微小不平度并防止外漏。阀体内部流道经过收缩与转向设计，使进水压力作用在阀芯端部；浮球抬起时，摆臂绕销轴转动并推动阀芯靠近阀座，液位达到设定高度后形成密封，液面下降时浮球自重和杠杆力矩反向释放，阀芯离开阀座，水流重新进入水箱。

　　设计思路上，该结构把承压连接、流量调节和液位感应分成三个相对独立的模块。入口段采用金属螺纹件，适合与常见供水管道反复拆装；中部阀件集中完成密封和杠杆传力，便于检查密封圈磨损；末端浮球通过细长杆扩大力臂，在较小浮球体积下获得足够闭阀力矩。浮球外形为圆柱加球冠的封闭腔体，轴线方向沿摆臂摆动平面布置，既能提供稳定浮力，也能减少水箱内部横向空间占用。

　　安装边界方面，G1/2接口决定了入口管径属于小流量补水规格，适合家用储水箱、小型循环水系统和试验台补液单元。阀体外侧需要预留摆臂旋转空间，浮球上下行程范围内不得设置加强筋、检修口边缘或其他干涉件；水箱壁面到浮球末端应保留足够长度，使浮球在最低液位时能够充分下垂，在最高液位时能够水平接近关闭位置。侧壁开孔位置不宜过低，否则低水位时浮球可能触碰箱底；也不宜过高，否则最高液位以上安全余量不足。三维建模时需要重点核对螺纹旋入深度、垫圈压缩量、销轴同轴度、摆臂转角与浮球包络体之间的关系，并在装配环境中模拟液面从低位到高位的连续运动，确认阀芯关闭点、浮球最高位置和水箱溢流口之间存在合理高差。
