内螺纹手动直通球阀工业管路结构

　　这套球阀结构面向常规工业流体管路的截断与导通需求，常见于车间压缩空气支管、循环水系统、低压蒸汽支路、小型液压站旁通以及设备进出口维护段。它的核心作用不是精细调节流量，而是在检修、换段或隔离设备时提供可靠的通断状态，减少介质外泄和系统排空范围。

　　从结构思路看，模型采用直通式阀体，内部以带通孔的球体作为启闭件。手柄旋转约九十度即可带动阀杆转动球体：当球孔与管路轴线重合时介质通过，转到垂直位置时通道被球面封闭。这种动作路径短、操作直观，现场人员仅凭手柄方向就能判断阀门状态，适合布置在操作空间有限、需要频繁确认开闭的工位。

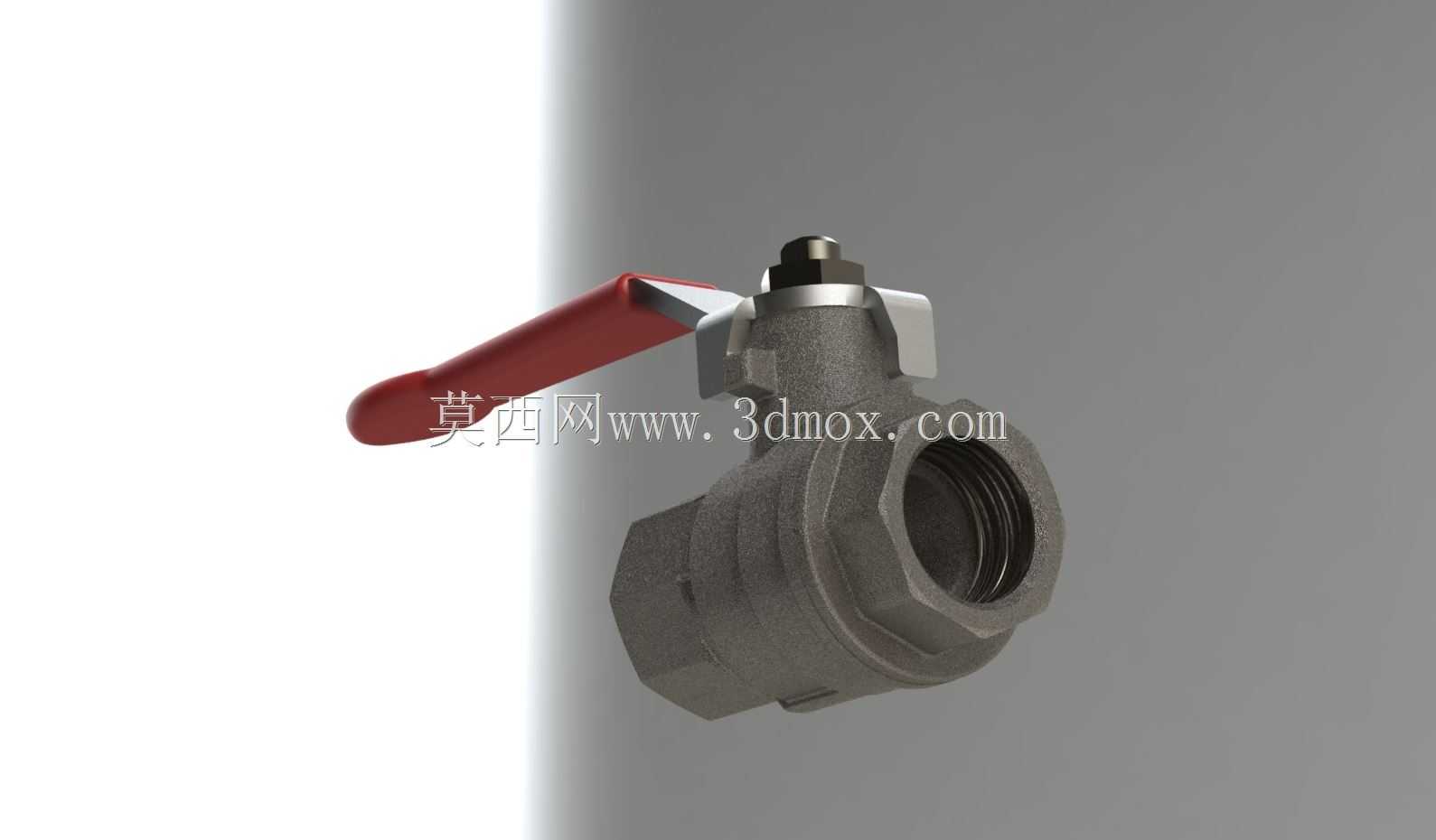

　　外形上，阀体为两端内螺纹连接的紧凑构型，端部螺纹用于直接旋入同规格管螺纹接头或带外螺纹的管路元件。建模时需要重点核对两端螺纹规格、螺纹有效旋合长度、阀体六角或夹持面尺寸，以及手把在全开、全关位置的扫掠范围。若阀门靠近墙板、设备框架或成排管架布置，手柄回转半径必须预留出来，否则现场会出现手把无法扳到位、检修工具无法夹持阀体的问题。

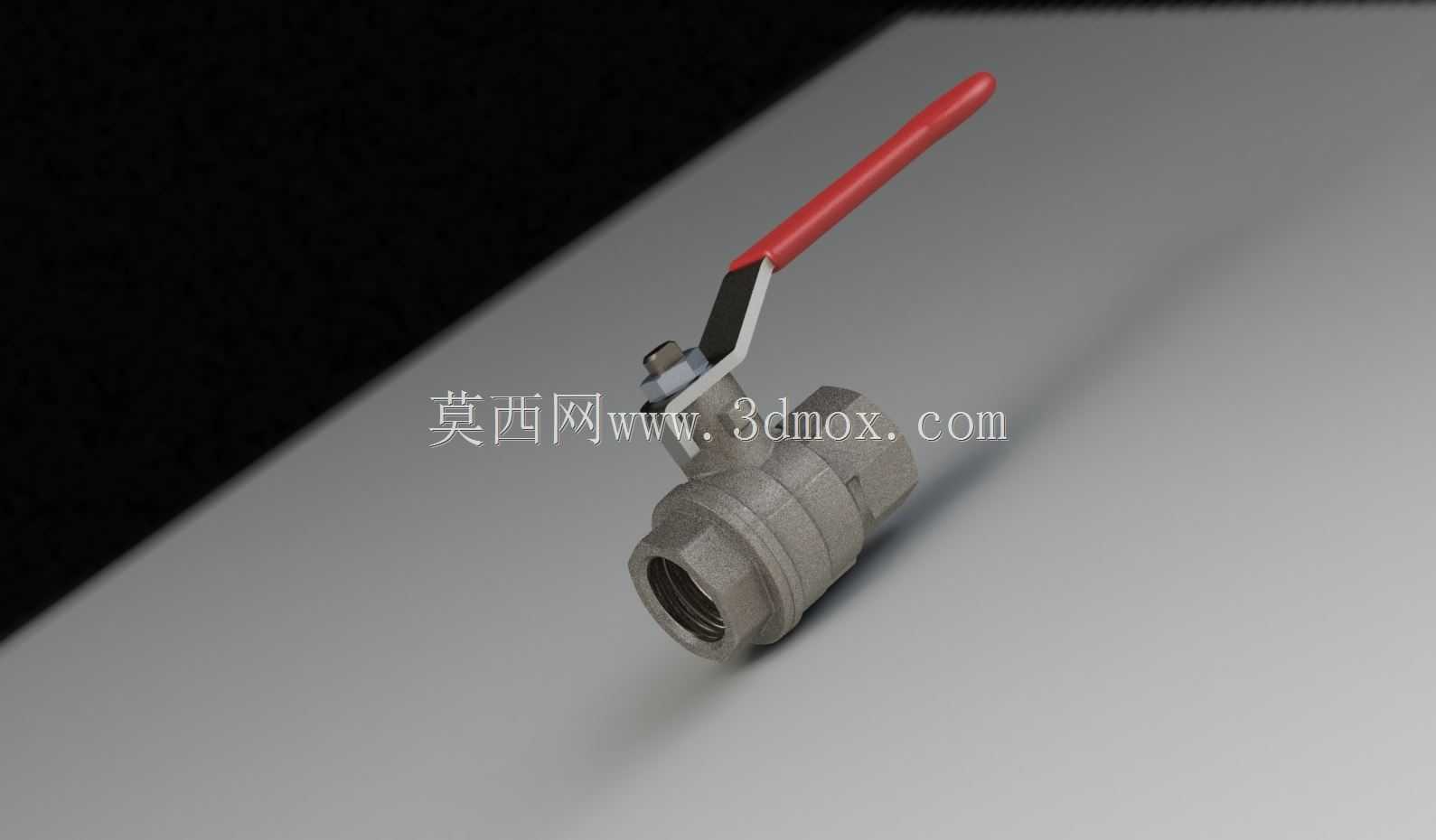

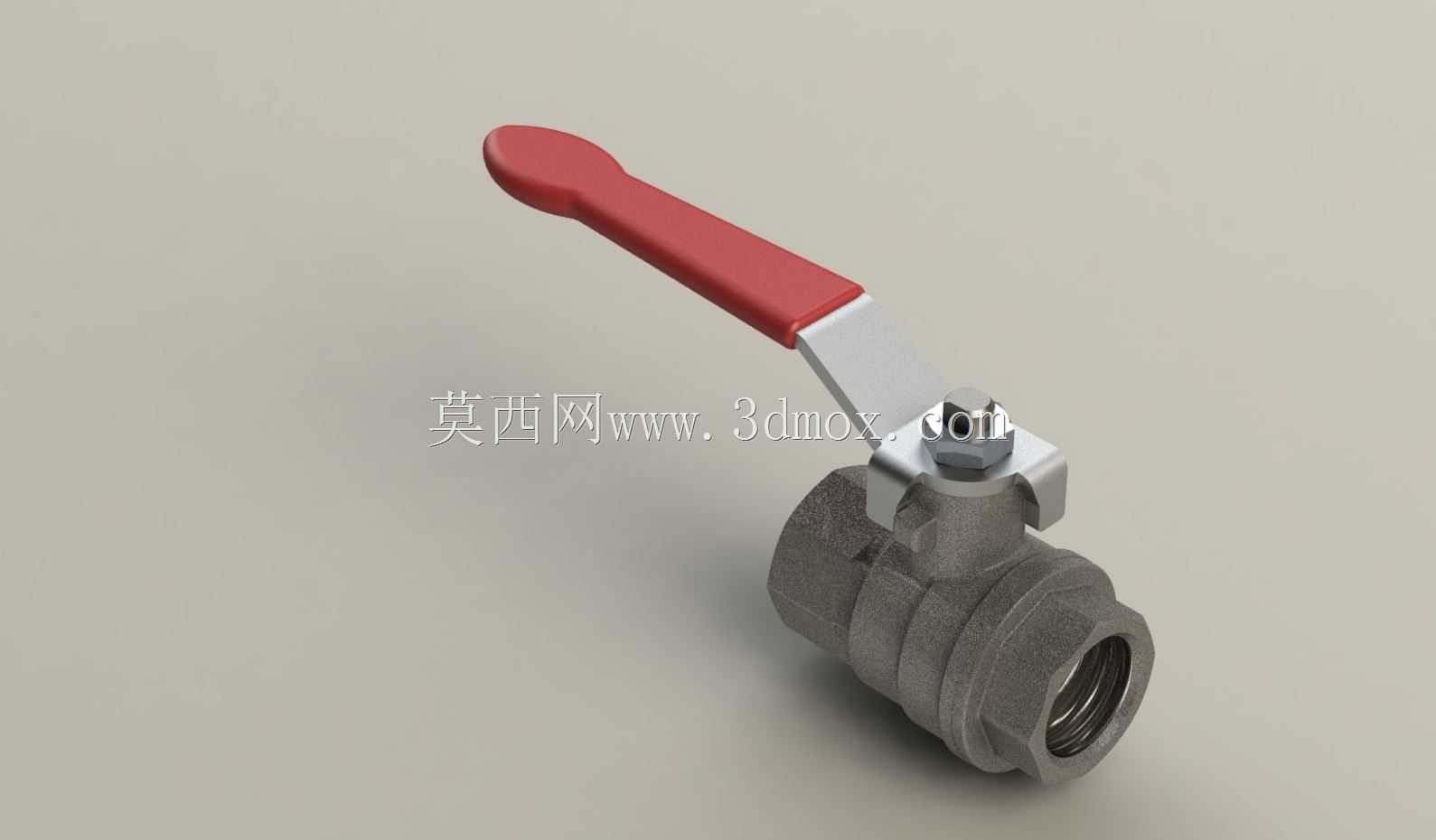

　　阀体中部的球体、密封座、阀杆、压盖和手柄连接关系在三维结构中均有体现。密封座围绕球体形成接触带，关闭时依靠球面与阀座贴合阻断介质；阀杆从阀体上部穿出并与手柄连接，轴向限位和肩部密封结构用于降低外漏风险。手柄采用长杆形式，端部红色握持段提供明显操作标识，根部与阀杆的扁位或卡接结构需保证扭矩传递可靠，避免长期开关后出现打滑。

　　在设备选型和布局校核中，不能只看阀体本身长度。管路设计时应把两端接头、生料带或密封件占用的旋入深度、扳手操作空间、手柄抬起高度一并纳入安装边界。水平管路上安装时，手柄通常宜布置在便于人员站立操作的一侧；竖直管路或贴近地面的位置，则要避免手柄最低点与基础、电缆桥架、保温层干涉。对于成组阀门，还应保持手把方向一致，使开闭状态具有统一识别逻辑。

　　该类球阀的优势在于结构简单、启闭迅速、流道阻力相对较小，全开状态下介质直通，杂质滞留较少。相较多回转闸阀，它更适合需要快速切断的辅助管路；相较蝶阀，螺纹小口径球阀在支路终端和设备接口处更容易直接安装。三维建模时保留阀体壁厚、端部螺纹、球体通道、阀杆偏心位置和手柄轮廓，可直接用于管路干涉检查、维修空间评估、操作培训以及非标设备配套件选型。
