立式气动冲压机架非标工装结构

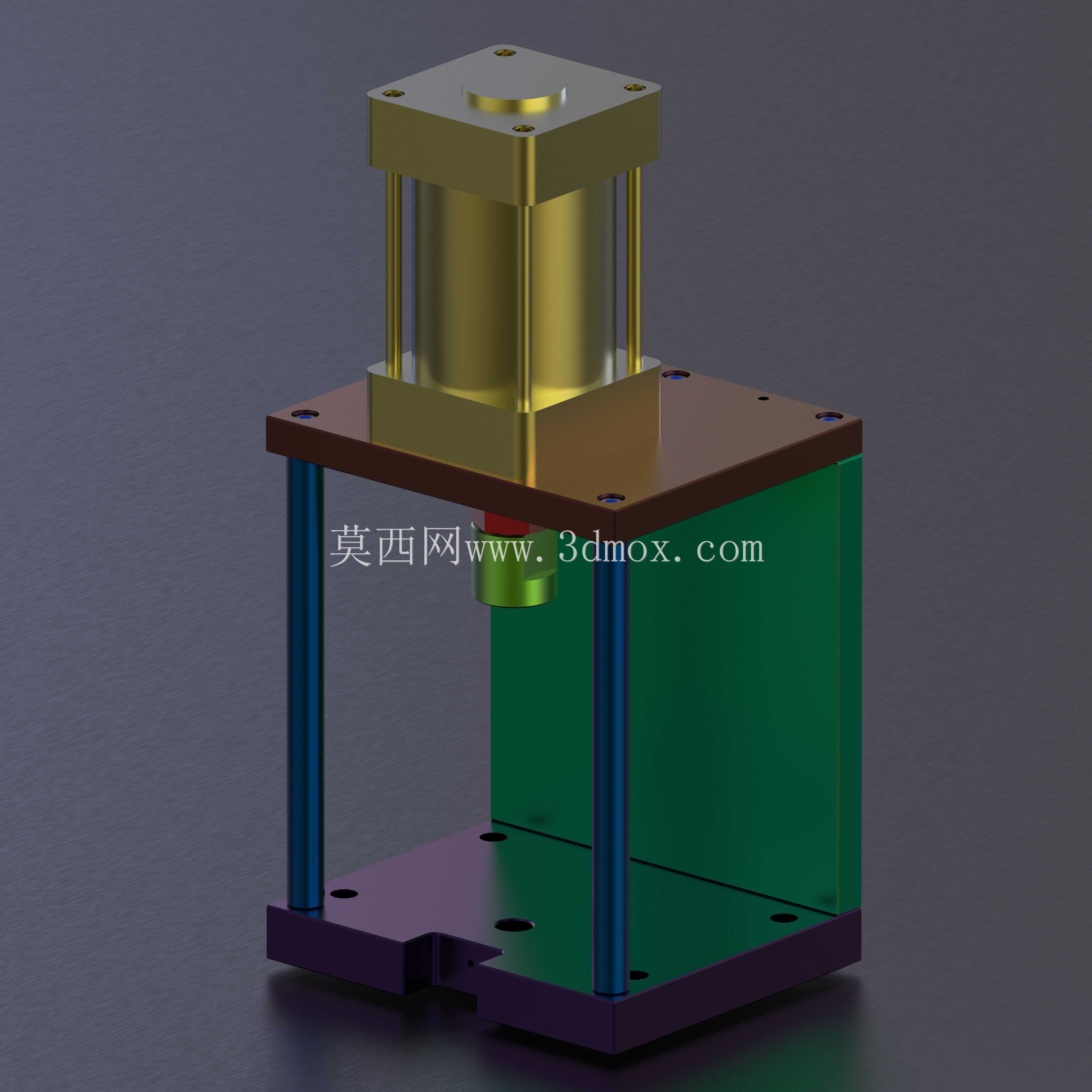

　　这套立式气动冲压机架面向小型压装、铆接、冲孔与轻载冲压工位设计，整体采用顶部气缸驱动、四柱导向、底部基板承载的布局，常见于电子元件压合、五金小件铆接、塑胶件冲切以及装配线旁的离线压装工序。机架上部预留标准气缸安装法兰面，四角布置通孔与定位止口，可直接匹配方形端盖气缸；缸体下方延伸出活塞杆连接段，用于装配压头、冲头或压装治具，输出力沿立柱轴线垂直传递，避免偏载造成的杆端磨损。

　　导向部分由四根平行立柱承担，立柱上下分别连接顶板与下部活动承载区，长跨距导向能够抑制压头下行时的横向摆动。对于薄料冲切或精密压入工序，导向刚度直接决定刃口寿命与压装一致性，因此立柱直径、跨距和锁紧方式在建模时均按受力边界保留装配关系，而不是做成单一实体。

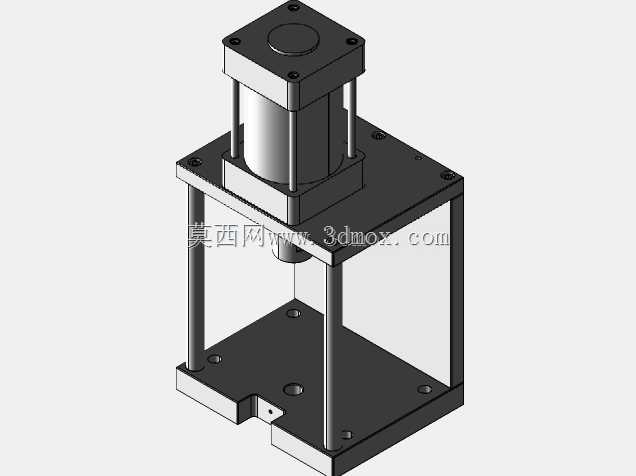

　　下部结构分成后侧立板、底板及开口工作区。后侧立板形成C型支撑，使前方和左右侧保留较大操作空间，方便人工取放工件，也便于接入自动送料滑道。底板作为模具或夹具安装基准，上面分布开通孔与螺纹孔：通孔用于螺栓贯穿固定，攻丝孔用于直接锁紧定位块、挡料销和小型下模。开孔位置避开主受力筋和立柱投影区，既保证装夹灵活性，又不削弱底板抗弯截面。

　　设计思路上，该机架没有采用封闭四柱压机的全围合结构，而是兼顾刚性与开放性。顶板承受气缸反力，立柱承受拉压与导向弯矩，底板承受工件成形反力，后侧立板则维持上下框架的相对位置。压装时，气缸推力经活塞杆、压头作用于工件，反力通过下模回传底板，再经立柱和立板形成闭合受力回路。模型中各板件厚度、立柱间距、气缸安装高度和工作开口尺寸均按实际装配关系建立，可用于干涉检查、行程校核和外围安全防护布置。

　　从安装边界看，顶部气缸外形、气管接头空间、压头更换空间以及底板固定孔位需要同步确认；前方开口决定送料方向，后侧立板限制维护空间，底部轮廓则决定与工作台或机座的连接方式。对于需要增加光幕、双手按钮、防误送检测的工位，该框架也预留了外侧安装面，可在不破坏主承力路径的前提下扩展防护与检测元件。
