螺旋桨叶焊接式搅拌装置结构设计

　　这套搅拌执行部件针对原有铸造一体式桨叶在长期重载工况下出现根部断裂、备件无法快速复刻的问题，将整体铸造方案重构为可下料、可组对、可焊接制造的分体装配结构，适配化工配料、建材浆料混合、污水处理药剂调配、餐厨废弃物均质搅拌等多类敞开式搅拌槽的作业场景。

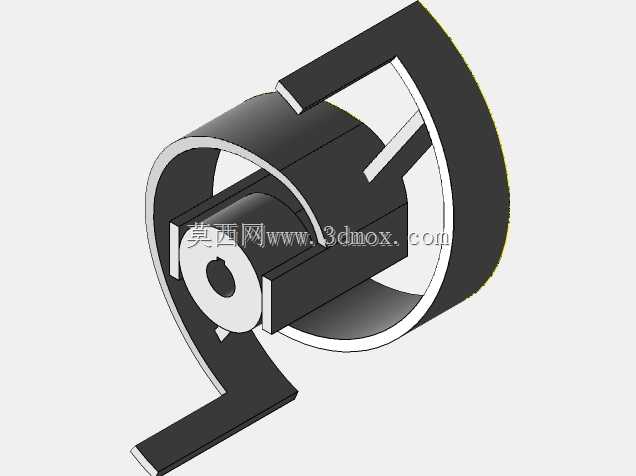

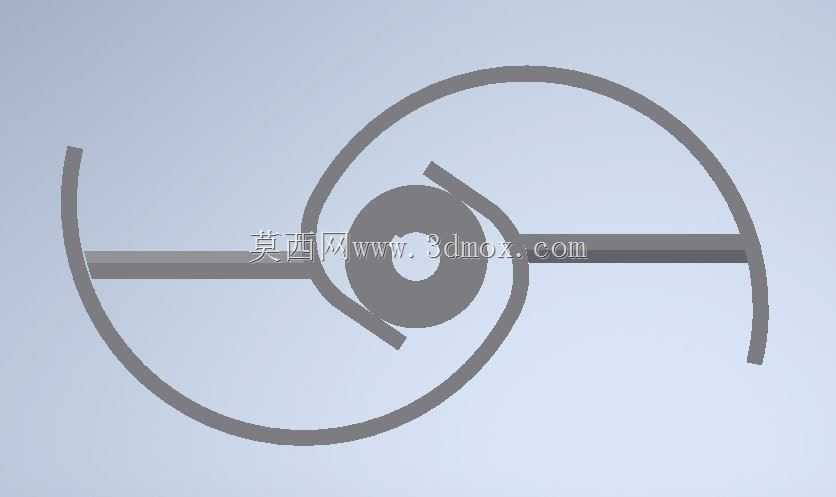

　　从现场安装边界来看，整套桨叶以中心轮毂作为装配基准，轮毂内孔预留与搅拌轴配合的穿装空间，径向设置横向贯通的支撑主梁，主梁两端与螺旋带状叶片的内侧点位焊接固定，螺旋叶片采用等带宽钢带卷制形成近似阿基米德螺旋的连续曲面，叶片回转外径覆盖搅拌槽内大部分径向区域，作业时螺旋曲面可推动槽内物料形成轴向循环流，外层带状结构在回转过程中不断将槽壁附近的沉积物料向中心推送，避免高粘度浆料、含固体颗粒混合介质在槽底边角出现沉底堆积。

　　设计过程中首先拆解原断裂铸造件的失效点位：原铸件在轮毂与叶片衔接的转角位置存在铸造壁厚不均、内部缩松缺陷，交变载荷下裂纹从应力集中处快速扩展。重构方案将该位置的刚性突变结构替换为圆滑过渡的焊接接头，横向支撑梁采用矩形截面型钢，抗弯截面模量相比原铸造肋板提升明显，钢带叶片下料时预留焊接反变形余量，组对工装先定位轮毂与主梁的同轴度，再逐段贴合螺旋曲面胎架固定叶片，每一处焊缝均采用连续角焊缝，焊后对衔接位置做打磨圆滑处理，消除局部应力集中。

　　外形尺寸层面，螺旋叶片的回转直径需匹配搅拌槽内径，单侧叶片与槽壁预留合理安全间隙，避免运转中刮蹭槽体内壁；中心轮毂的轴向长度覆盖搅拌轴的夹持段，侧面可开设顶丝孔或键槽，保证扭矩传递过程中桨叶与轴不发生相对打滑；横向主梁沿径向贯穿轮毂，两端延伸至螺旋叶片的中段位置，既为大直径带状叶片提供足够的径向支撑，避免长悬臂叶片在高阻力浆料中出现晃动变形，也不会额外增加过多旋转负载。

　　实际作业中，该焊接结构的桨叶相比原铸造件维护成本更低，当叶片边缘出现磨损后，可单独更换局部钢带段，无需整体报废整个桨毂；螺旋线型的桨叶在低转速工况下即可获得较大的循环流量，针对高浓度固液混合物料，带状叶片的推送作用比普通平直桨叶的混合均匀度更高，不会在槽内形成搅拌死区。建模时完整还原了每一处焊接贴合面、轮毂内孔配合面、叶片螺旋曲面的连续曲率，结构工程师可直接根据现有搅拌槽的内径、搅拌轴轴径调整叶片回转直径、主梁截面尺寸与钢带厚度，快速完成适配不同容积槽体的变型设计，组对焊接时也可依托三维模型导出各零件的下料轮廓，减少现场放样的工作量。
