五十公斤燃煤炉移动承载机架结构

　　该结构面向小型燃煤供热、野外临时供暖、工地蒸煮及小型加工点的炉具移位需求，重点解决五十公斤级燃煤炉在非固定工位间转运、就位和操作防护的问题。炉体本身具有热源集中、下部需要落灰与通风、周边需要安全操作距离等特点，若直接放置在地面或简易推车上，容易出现支腿受力不均、清灰空间不足、人员靠近高温部位等隐患。机架在布置时将炉体承托区抬高，下部留出灰斗和通风组件的安装空间，前端延伸出平板区域，可作为牵引、停靠或配套附件放置面，也能在整机推入指定位置后承担地面接触和防倾翻作用。

　　框架主体采用矩形管材拼焊思路，上部围绕炉体设置平台与护栏，护栏并非装饰件，而是在转运和加料过程中限制人员直接接触高温外壳，同时为炉体侧向位移提供边界。后侧和两侧杆件形成连续围护，前侧保留操作开口，便于投煤、观察火势和连接排烟管路。平台板面承担炉体底脚载荷，板面下方通过斜撑把集中载荷传递到底架纵梁，避免薄板单独承重。下部剪叉式支撑构件用于增强高位平台与前端底盘之间的刚度，使炉体重量不是沿单一竖管向下传递，而是通过多组斜向杆件分流到底架横梁和纵梁交点。

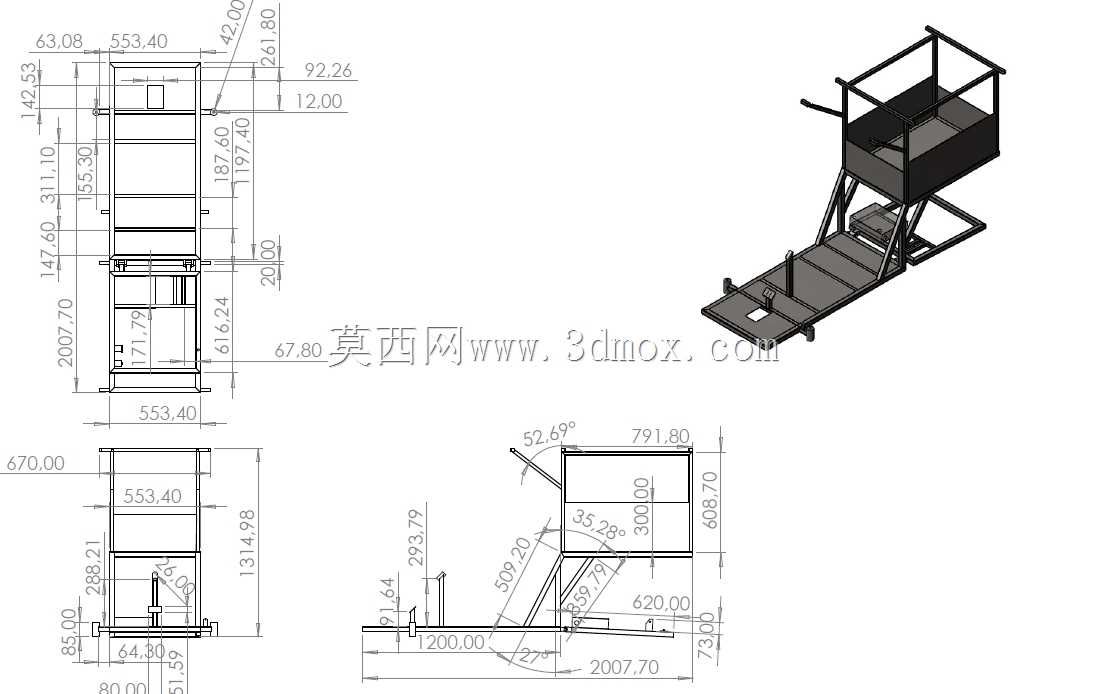

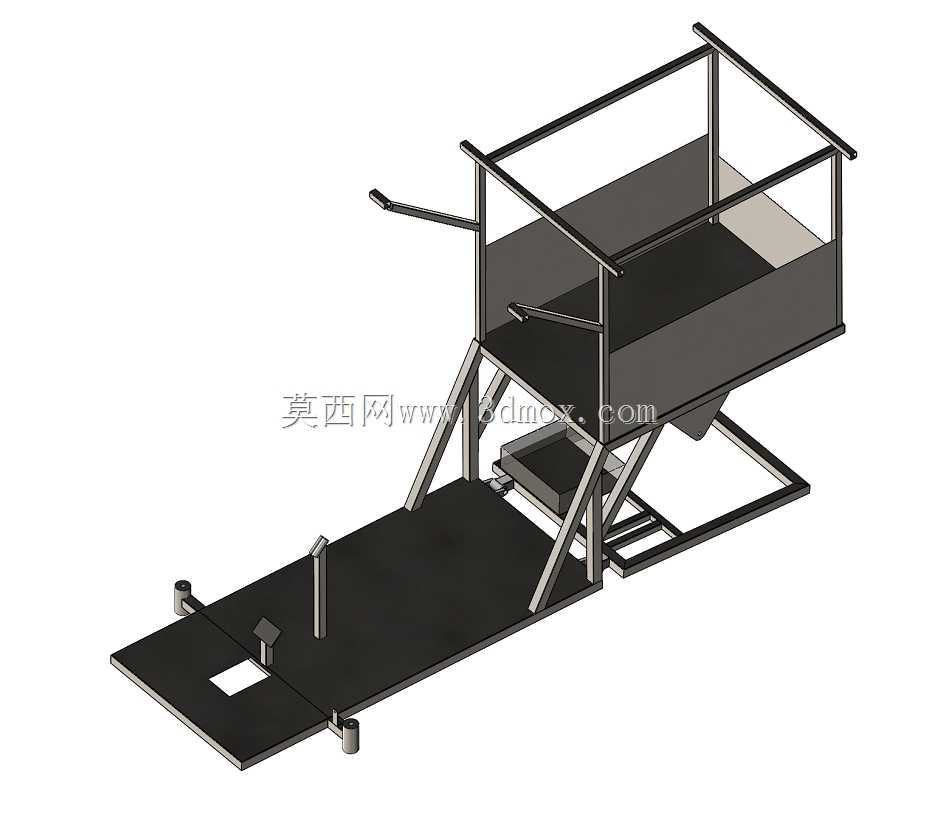

　　从安装边界看，整机外形由前端低位平板、中部斜向支撑和上部高位操作平台三段组成。前端平板上设置定位柱、开口和限位件，可配合牵引件、支撑脚或外接附件使用；平板两侧的小圆柱结构可作为限位、铰接或缓冲安装位。上部平台的长宽需覆盖炉体底脚，并在炉壁外侧保留手部操作和散热间隙；护栏高度以转运时阻挡人员误碰、同时不影响加料动作为原则。底架杆件在地面投影范围内形成稳定支撑多边形，前端延伸量用于平衡高位炉体重心，减少转向或经过不平整地面时的抬头趋势。

　　建模时需要优先确认炉体底脚位置、灰斗最低点、排烟方向和人员操作侧，再反推平台开孔与杆件避让。炉体落位区不宜完全封闭，应保证底部空气进入和灰渣收集空间；斜撑与平台连接点应避开炉门、灰斗和风管维护区域。焊接机架在实际生产中可按管材下料、平台板切割、工装定位、分段焊接、校正变形的流程实施，关键受力节点采用满焊或加强角板。移动使用时还应在底架合适位置配置脚轮或叉车避让空间，若现场为短距离推移，轮组位置应靠近重心投影，若为吊装转运，则需在主梁上预留明确吊点。该结构的价值在于把炉体承载、安全防护、维护空间和移动就位整合到同一机架中，使燃煤设备在临时作业场景下具备更稳定的安装基础和更清晰的操作边界。
