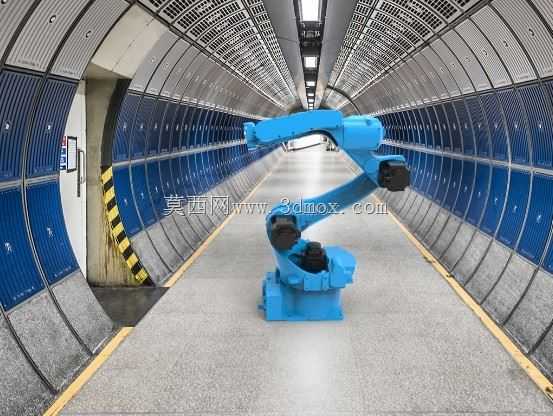

安川MH12六轴工业机械臂

　　在汽车整车及零部件焊装车间，这类六轴串联机械臂常被倒挂在龙门行走轴或侧装在工位立柱上，承担白车身点焊、弧焊、涂胶以及工件上下料任务；在3C电子组装线则用于螺丝锁付、视觉分拣和物料转运，其12kg负载等级刚好覆盖中小件搬运与工艺工具搭载需求，是通用自动化产线里适配性极广的机型。

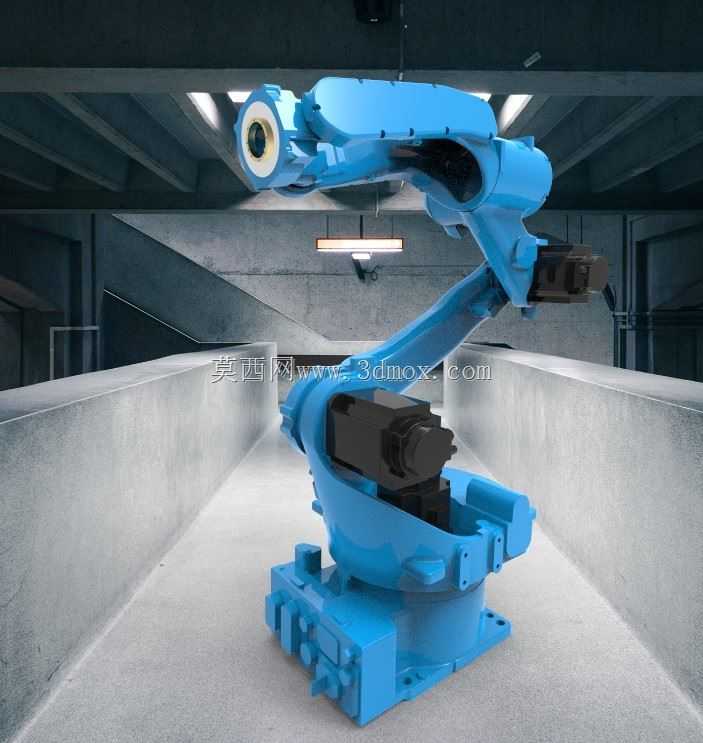

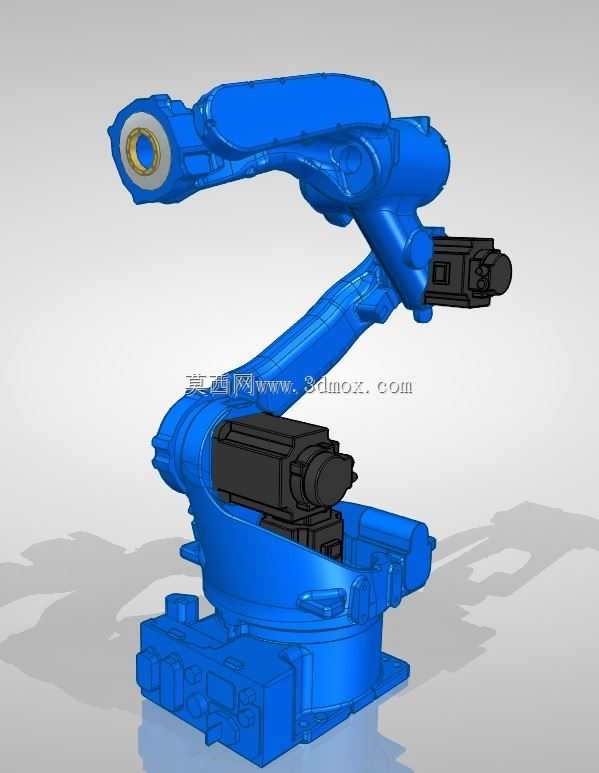

　　从结构布局看，该机型采用经典的垂直多关节构型：底座为大尺寸铸铁回转支承座，J1轴可实现±170°范围水平回转，底座四周预留地脚螺栓孔与定位销孔，安装时需保证基座平面平面度不低于0.2mm/m，避免长期交变载荷下关节轴承偏磨。J2轴大臂采用高刚性铝合金铸造箱体，内部走管线集成设计，将伺服电机动力线、编码器线以及末端工具的气路、信号线全部收纳于臂体内部，既避免外部管线在高速摆动时与周边工装发生干涉，也降低了焊渣、切削液对线缆的老化损伤。

　　腕部采用三轴交于一点的球形手腕结构，J4/J5/J6轴分别实现腕部回转、摆动与末端法兰旋转，重复定位精度可达±0.08mm级别，末端法兰预留标准ISO安装螺孔，可快速切换焊枪、夹爪、吸盘或打磨头等多种执行器。设计阶段需重点校核运动包络：全伸展状态下臂展约1.4米，工作空间在底座前方形成近似半球形可达域，现场布局时要在臂体最大回转半径外预留不小于300mm的安全防护距离，同时核对J3轴小臂在大臂下俯极限位置时与底座顶面的间隙，防止硬限位碰撞。

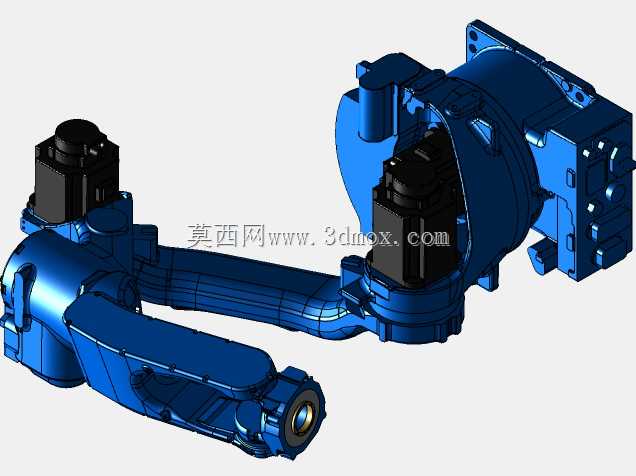

　　建模过程中需还原各关节的分型面、密封沟槽以及伺服电机、减速机的外置轮廓，臂体上的吊装孔、维护盖板、接线盒位置都要按实物比例复刻，方便后续做产线仿真时直接进行干涉检查与节拍验证。底座侧面的气动接口、编码器接头位置也需准确表达，便于电气工程师同步规划管线走向。
