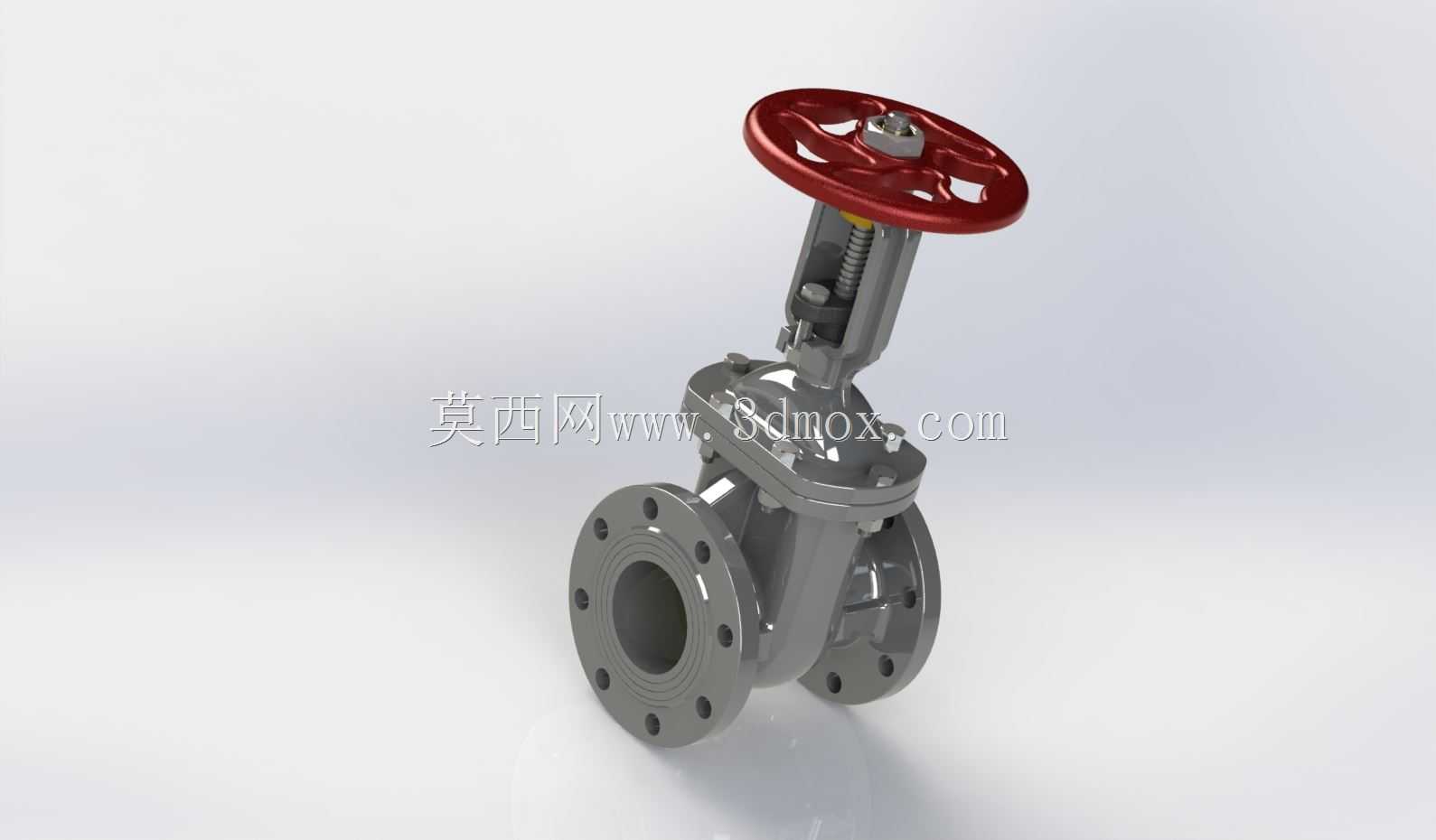

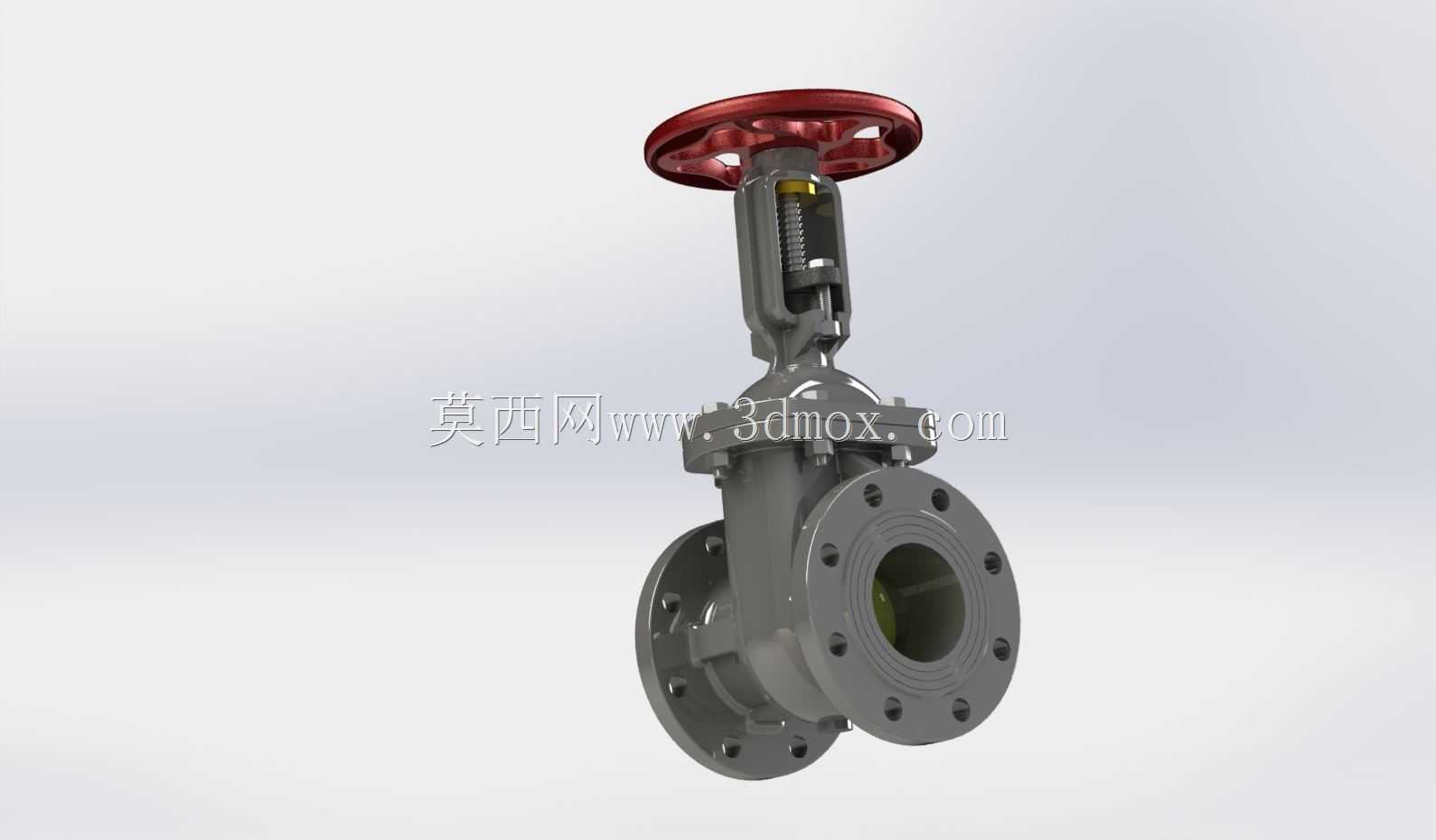

明杆法兰式铸钢闸阀管路截断装置

　　在市政给排水主管网、化工流体输送工段、消防水系统以及工业循环水管路中，这类明杆法兰闸阀是承担管路全通全断工况的核心截断部件，它不用于长期节流调节，核心作用是在完全开启时为管内介质提供无扰流的直通流道，在完全关闭时实现可靠截流，避免介质泄漏或串流。

　　从现场安装边界来看，阀体两侧采用标准凸面法兰对接结构，法兰端面上沿圆周均匀分布螺栓通孔，装配时管路配对法兰与阀体法兰同轴对齐，穿入对应规格的高强度螺栓后对角均匀预紧，法兰密封面间加装适配压力等级的密封垫片，即可完成阀体与管线的刚性连接。选型阶段需要先核对管路公称通径、设计压力等级，确认法兰螺栓孔的分布圆直径、孔数、单孔孔径与现场管线法兰完全匹配，同时预留阀杆向上的升降行程空间：明杆结构的阀杆会随闸板升降同步向上伸出，手轮安装在阀杆顶端，操作旋转手轮时，阀杆通过梯形螺纹副将旋转运动转化为闸板的直线升降，阀杆露出阀体的长度可以直接直观反馈闸板的开启开度，巡检人员无需额外加装开度指示装置，就能远距离判断阀门当前处于全开、全关还是中间位置，这也是明杆闸阀在户外、潮湿工况下被广泛选用的原因——阀杆螺纹不直接浸泡在管内介质中，螺纹副受介质腐蚀、结垢卡滞的概率大幅降低，长期闲置后再次操作的顺畅度更有保障。

　　阀体内部的闸板采用楔形密封结构，关闭过程中楔形闸板沿阀体内部导向槽垂直下行，两侧密封面在阀杆轴向压紧力作用下与阀体阀座密封面紧密贴合，依靠密封面间的比压实现介质截断；全开状态下闸板完全提升至阀体内腔上部的闸板仓内，流道内部没有突出的节流部件，介质流经阀门的压力损失极小，不会在阀腔内部形成明显涡流、淤积死角，输送含少量固体杂质的水体、中性流体时，杂物卡在节流缝隙的风险远小于截止阀类产品。

　　建模过程中需要重点还原几处影响装配干涉的关键结构：一是阀盖与阀体的中法兰连接结构，包含中法兰的螺栓排布、密封垫安装槽、填料函腔体，填料函内填充的密封填料通过压盖压紧，包裹阀杆外周阻止介质从阀杆穿出位置外漏；二是手轮的轮辐、轮缘结构，手轮旋转直径需要匹配操作力矩要求，避免现场操作时力臂不足导致开关费力；三是阀体下部的排污、底脚结构，以及法兰端面的密封面凸台细节。三维装配时需要校验阀杆全行程升降过程中，闸板上下运动不会和阀体内壁、阀盖内腔发生磕碰，手轮旋转全程和周边管道、支架保留足够操作空间，侧方法兰的螺栓安装位置预留出扳手拧紧的操作间隙，避免现场安装时螺栓无法穿装、工具无法就位的问题。日常运维中，明杆外露的螺纹段需要定期涂抹润滑脂，降低螺纹磨损，填料函出现微量渗漏时可以均匀拧紧填料压盖的两侧螺栓，补偿填料的磨损量，无需截断整条管线即可完成维护。
