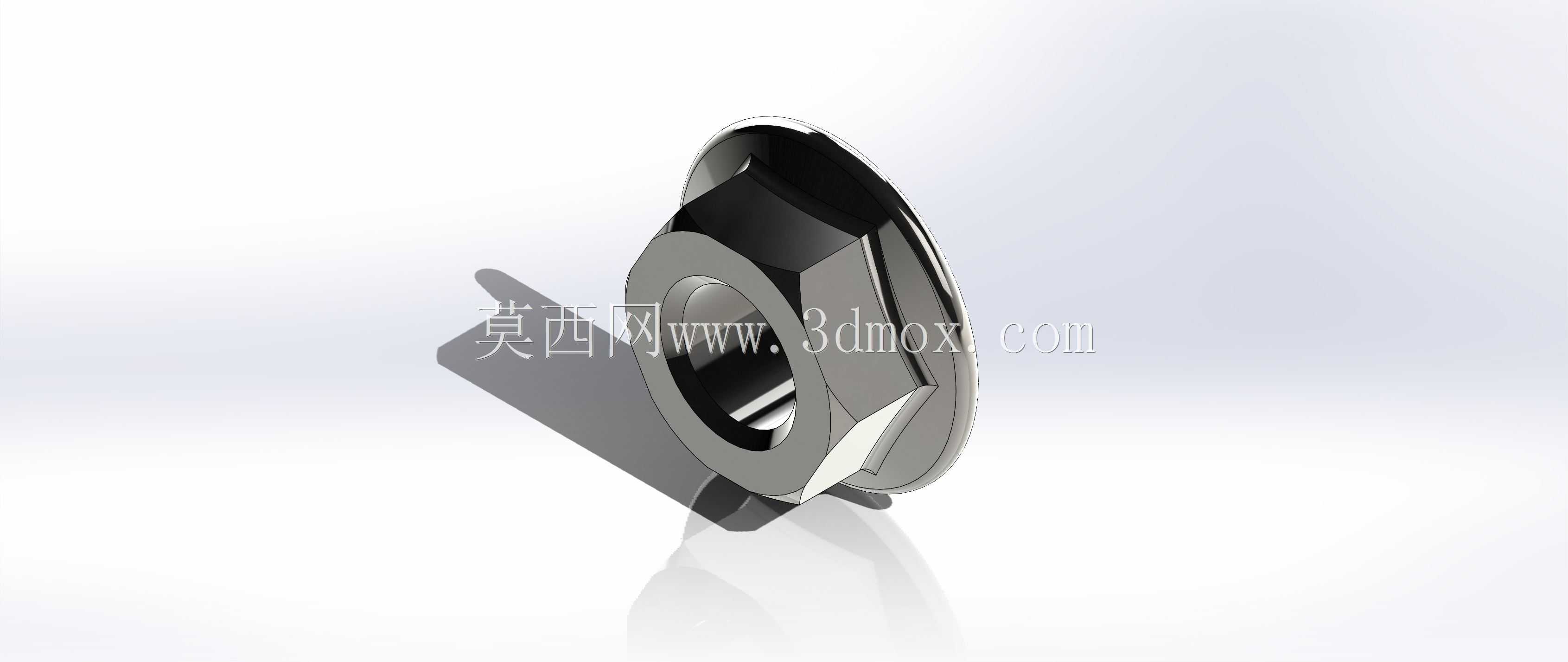

六角法兰面锁紧螺母结构设计

　　法兰面六角螺母在普通六角螺母基础上集成了一体式承压法兰盘，主要用于机床、自动化产线、汽车底盘及各类需要分散压紧应力的螺纹连接场合。相比平垫加螺母的组合件，法兰盘与螺母本体一体成型，装配时不会出现垫片偏置、漏装或随螺栓转动的问题，在振动工况下能保持更稳定的预紧力分布。

　　从结构功能上看，六角本体承担扳手施加的拧紧扭矩，六个受力面适配标准开口扳手、套筒及电动拧紧工具，便于自动化产线定扭矩装配。底部法兰盘直径明显大于螺母对边尺寸，接触面积成倍增加，可将轴向预紧力均匀传递到被连接件表面，降低铝合金、薄板、涂装件等低硬度基材的局部压陷风险。法兰下表面通常带有细微的环形齿纹或平整承压面，带齿版本在拧紧后可嵌入工件表面，提供额外的防松摩擦阻力，适用于机床往复运动部件、振动筛、输送设备等持续受振位置；光面版本则用于涂装面、不锈钢面板等不允许压伤外观的场景。

　　建模过程中先以螺纹公称直径为基准绘制内螺纹小径与大径轮廓，通过螺旋线扫描切除生成真实牙型，保证与外螺纹件的配合干涉检查可直接在三维环境中完成。六角外轮廓采用多边形草图拉伸，法兰盘通过旋转凸台生成，二者合并为同一实体后，在六角与法兰交接处、法兰底面外缘分别添加圆角与倒角：根部圆角缓解热处理及拧紧时的应力集中，外缘倒角去除锐边并引导螺母顺利进入螺栓导向段。法兰背面的齿纹采用圆周阵列切除特征，保证每个齿的角度、深度一致，受力均匀。

　　安装边界方面，选型时需同时核对三个尺寸：螺纹规格决定与螺栓的配合，六角对边尺寸决定扳手或套筒的避让空间，法兰外径决定工件上所需的最小平整支撑面。布局密集的阀块、电机法兰、机床导轨压块位置，要提前在三维装配中校核套筒外径与相邻零件的间隙，避免出现螺母可到位但工具无法下放的情况。法兰底面应与被连接件表面完全贴合，工件表面的焊渣、氧化皮、切屑需清理干净，否则会造成预紧力虚高、运行后松动。

　　这类螺母常用于CA6140车床溜板箱、进给机构防护罩、电机安装支架、钣金设备机架等部位，检修拆装频繁的位置选用带齿法兰螺母可减少弹簧垫圈的使用，简化BOM层级；需要绝缘或防电化学腐蚀的场合，则在法兰与工件之间增加配套平垫。结构设计阶段把螺母实体完整建模并纳入装配干涉检查，能提前发现螺纹孔边距不足、法兰压边超出工件轮廓、工具空间不够等典型问题，减少现场返修。
