多规格六角螺丝刀洞洞板壁挂收纳支架

　　这套壁挂收纳结构针对精密维修工位上常用的一组六角螺丝刀设计，适配洞洞板墙面安装，解决小规格螺丝刀在工作台面零散摆放、取用混乱、刀杆受磕碰的问题。

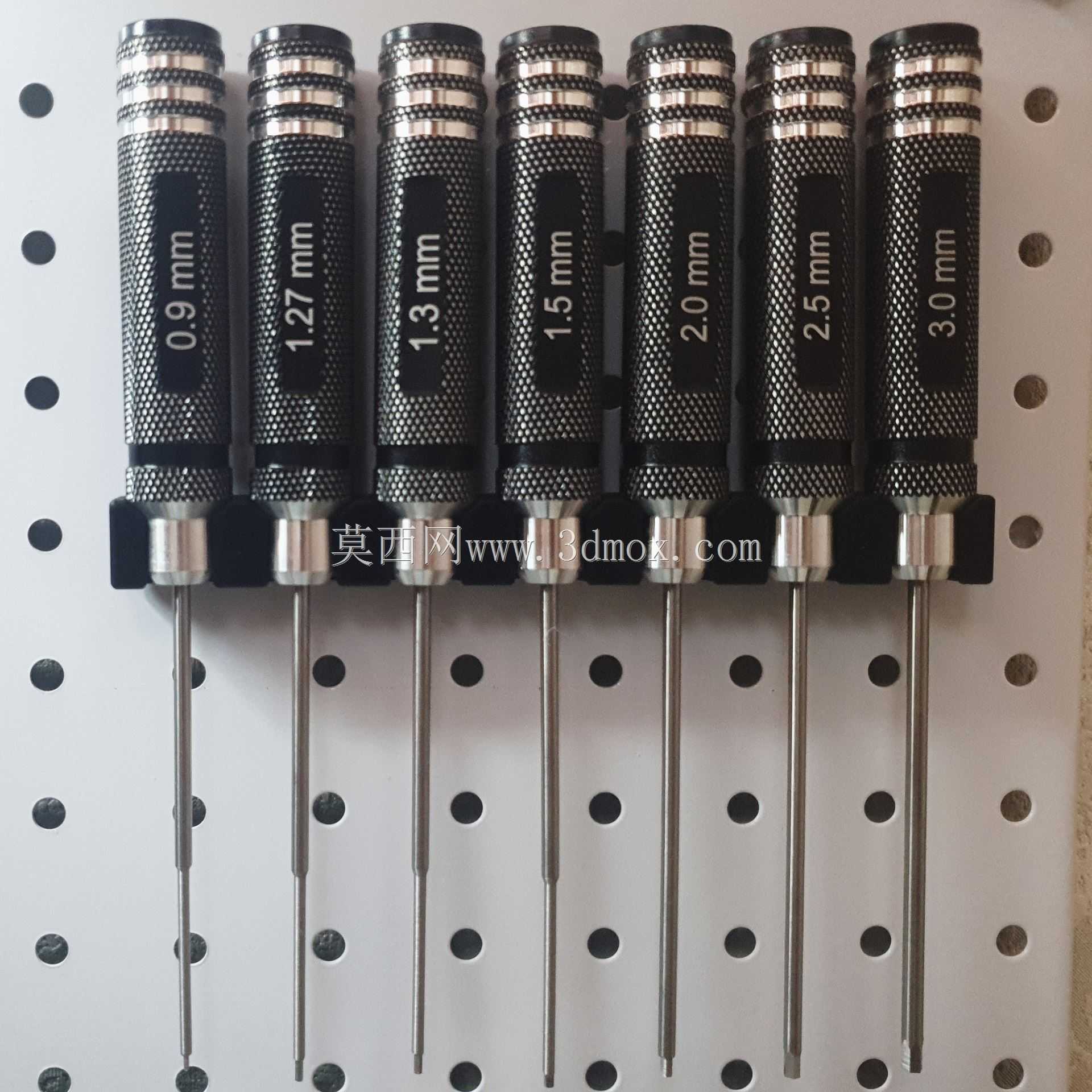

　　从实际工位布局来看，六角螺丝刀常见于电子装配、模型维修、小五金拆装和精密设备维护场景。0.9mm到3.0mm这一区间的刀杆直径细、规格多，操作人员在连续作业时需要快速识别尺寸。若直接平放于抽屉，刀头容易相互碰撞，细杆也可能因挤压产生弯曲；若采用普通工具盒收纳，又会增加开盖、翻找和归位的动作。壁挂式方案把七支螺丝刀按尺寸顺序竖直排列，手柄朝外，刀杆向下，操作者站在工位前即可直接读取手柄上的规格标识并取放工具。

　　结构设计上，支架重点约束螺丝刀手柄与刀杆的过渡区域。每支螺丝刀的金属滚花手柄直径明显大于细长刀杆，挂座利用这一直径差形成承托，不需要额外卡扣即可防止工具下落。挂座开口宽度围绕刀杆直径留出装配间隙，使刀杆能够顺利进入槽位，同时上部承托面托住手柄下端，避免工具整体穿过。相邻挂座之间保留足够间距，使滚花手柄不会相互摩擦，取放其中一支时也不会带动旁边工具晃动。

　　安装边界方面，支架背部对应标准洞洞板的孔距布置固定点，可通过挂钩、销钉或短紧固件固定在多孔板上。整体厚度控制在较小范围内，挂装后螺丝刀主体贴近墙面，减少对工作台前方操作空间的侵占。竖直悬挂长度主要由刀杆决定，设计时需保证最下方刀头与工作台面或下层置物区保留安全间隙，防止刀头接触台面造成损伤。刀杆下方不设置封闭底托，既便于观察刀头状态，也能减少金属碎屑、灰尘在支架内积存。

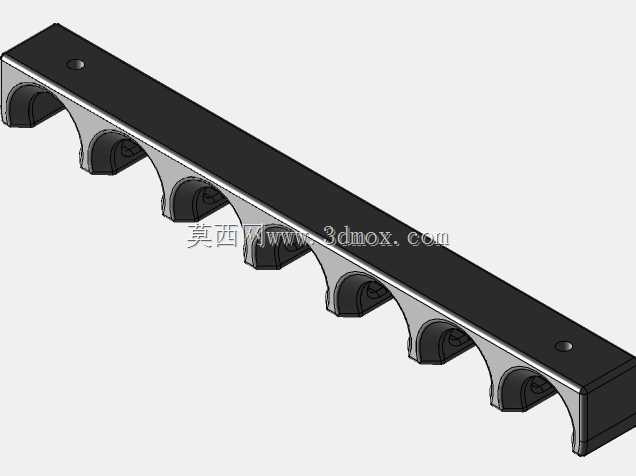

　　外形上，支架采用并列式卡座布局，七个槽位与螺丝刀规格一一对应，形成清晰的尺寸序列。承托部位需要兼顾耐磨性和一定弹性，边缘设置圆角或倒角，避免频繁插拔时刮伤刀杆表面。背板与卡座之间设置加强连接，承受满装工具后的偏转载荷；固定点分布在支架两侧及中部，使洞洞板受力更均匀。

　　在三维建模过程中，需要分别建立螺丝刀手柄、刀杆、挂座、背板和洞洞板安装孔位的配合关系。重点检查槽口宽度、承托台阶高度、相邻工具中心距以及挂装后的干涉区域。对于不同批次手柄外径的轻微差异，承托槽可按上限尺寸预留间隙，而定位面仍保持一致，使工具在悬挂状态下不会明显倾斜。该结构虽然属于小型工位附件，却直接影响工具寿命、作业节拍和现场5S管理，适合在维修台、装配线旁、模型工作室和电子实验区使用。
