推拉门V型轨道承重滚轮支架组件

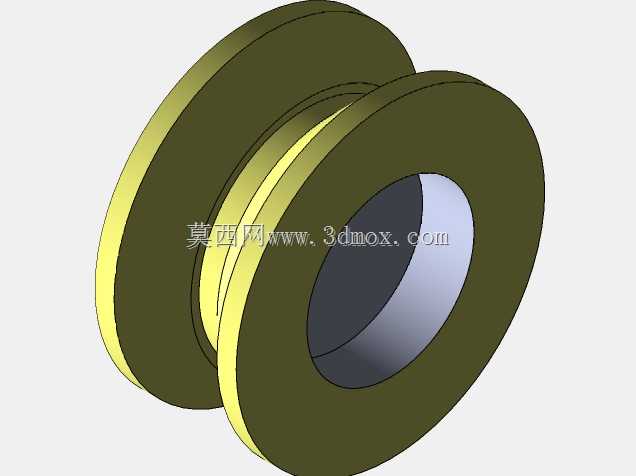

　　这套V型槽滚轮组件主要面向重型平移门、工业厂房推拉隔断、仓储防护围栏门以及沿固定角轨行走的小型移动工位场景，承担沿轨道方向承载与导向的双重作用。滚轮采用带V形环槽的轮体结构，槽型与45度角钢轨道或配套V型导轨配合，轮槽两侧斜面同时约束轮体横向位移，门扇在启闭过程中不会出现侧向脱轨、跑偏晃动，相比普通平面滚轮在长行程门体上的定位稳定性更突出。

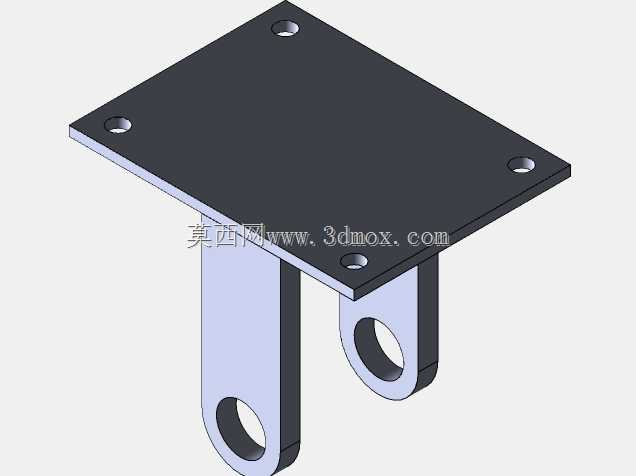

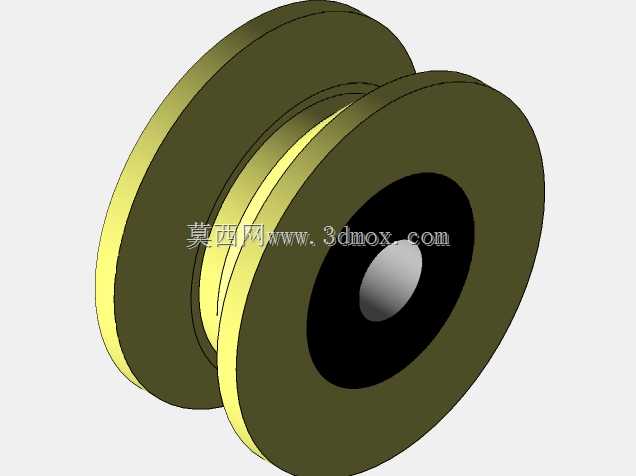

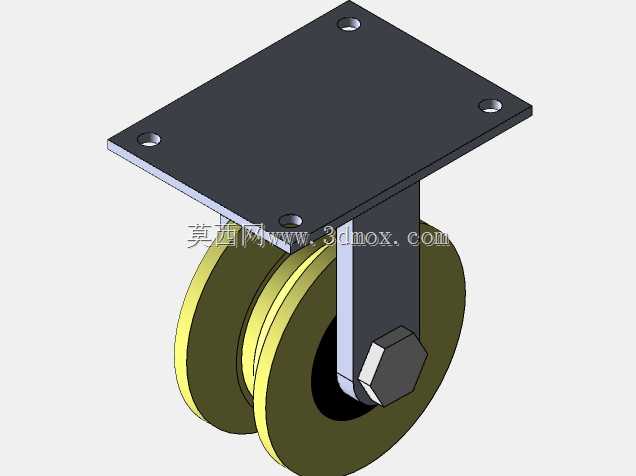

　　从结构组成看，组件顶部为一块矩形安装底板，板上均布四个沉头安装孔，孔位用于穿入螺栓与门体底部框架或移动台架端面锁紧；底板下侧垂直焊接一块立板，立板下端开设同轴销轴孔，轮轴穿过立板与滚轮中心后由端部六角螺母锁紧，轮体与立板之间预留转动间隙，保证滚轮绕轴自由回转。轮体内部集成轨道轴承，轴承内圈与销轴配合、外圈与轮体过盈装配，滚动摩擦替代滑动摩擦，门扇推动时阻力小，长期往复运行磨损量低。

　　建模过程中先按安装边界确定底板轮廓：底板长宽方向预留足够孔边距，四个安装孔对称分布，避免螺栓锁紧时板边应力集中；立板高度依据轮体半径与门扇底部离地间隙反推，保证V型轮槽中心与铺设轨道的顶面标高对齐，轮槽最低点与轨道接触后，底板底面和轨道顶面之间留出安全间隙，防止门体下沉剐蹭轨面。图中标注的关键尺寸包含立板厚度方向16mm、轮体轴向宽度方向50mm、底板到轮轴中心的高度方向98mm，这些尺寸直接决定组件适配的门体底框厚度、轨道规格以及安装后整体占用空间，选型时可对照现场门体自重、轨道安装间距核对承载冗余。

　　设计上轮体选用宽厚轮缘，V型槽夹角与标准角钢轨边角度匹配，接触区域为线接触过渡到小面积面接触，单位面积压强大幅降低，重载下轮体变形小；销轴端部采用六角螺母加防松结构，长期振动工况下不会松脱；底板沉孔设计让螺栓头部沉入板内，底板与门体框架贴合面完全平整，无凸起干涉。整套结构没有复杂冗余零件，加工时底板、立板可直接采用钢板切割焊接成型，轮体、轴承、销轴均为通用可替换件，后期维护仅需拆解端部螺母即可更换滚轮或轴承，适配车间大门、室外厂区平移门、导轨式移动料架等多种沿轨行走的承重导向场合。
