工业重型门用横向插销锁具结构

　　这套横向滑动插销锁结构，主要面向工业厂区重型防护门、仓储隔断推拉门、设备外围安全护栏门以及车间钢制平开门的闭锁场景，在需要大行程锁止、高抗剪承载的门禁点位替代普通民用小型插销，解决厚门体、大间隙门框工况下普通锁具锁舌咬合深度不足、受侧向冲击容易脱开的问题。整套构件依托SolidWorks完成全参数化实体建模，所有配合面、安装孔位、滑动间隙均按照实际钣金加工与装配公差还原，没有做外观简化处理，结构工程师可以直接调取模型核对门体安装边界，也能在此基础上改尺寸适配不同厚度的门扇。

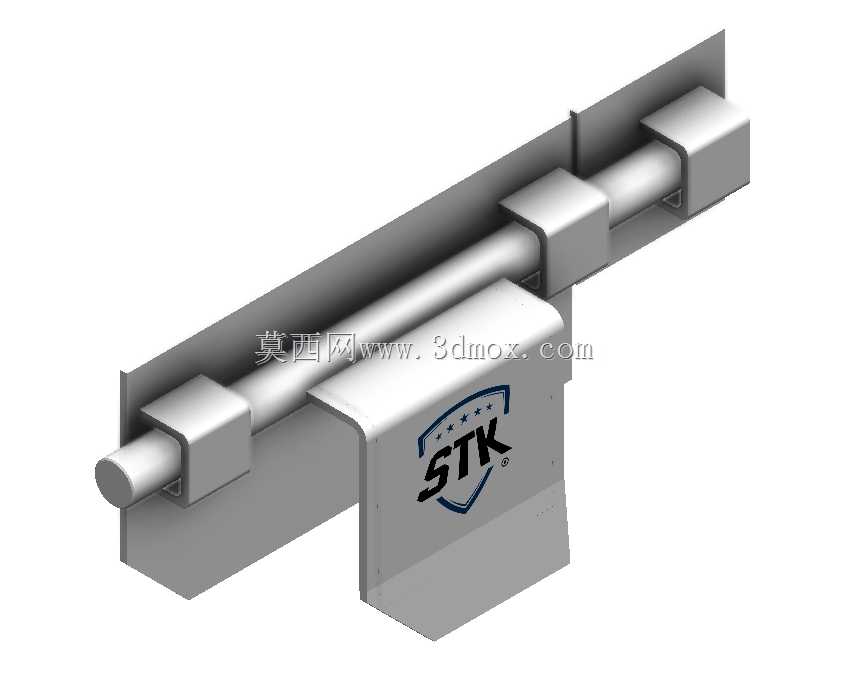

　　从功能逻辑上看，锁具核心动作是水平方向的直线滑移：圆柱形锁杆穿过两个固定在门扇侧的导向支座，锁杆外伸段可直接插入门框对应位置的锁扣座内，滑动支座中间集成了带品牌标识的防护盖板，既遮挡锁杆中部的滑动间隙，避免车间粉尘、焊渣、切削碎屑落入导向卡滞，也能在户外门体使用时阻挡雨水直接冲刷滑动配合面。锁杆两端做了圆角导正处理，门扇和门框存在少量对位偏差时，锁杆推进过程中可以顺着圆角滑入锁扣，不需要操作人员反复抬门对位，在重型钢门自重较大、门扇长期使用出现轻微下垂的场景下，这个导正结构能大幅降低闭锁操作的卡滞概率。

　　设计思路上没有采用复杂的连杆或者弹子锁芯结构，全部靠刚性金属件承载，导向支座和门扇贴合面预留了完整的螺栓安装孔位，安装时可以直接在钢门立柱上配钻攻丝，不需要额外焊接固定，后期维护更换锁具时不用破坏门体漆面。两个导向支座的间距按照锁杆总长的三分之二排布，悬臂外伸的锁杆段长度控制在支座间距的二分之一以内，锁杆承受横向剪切力时支点跨距合理，不会因为杠杆效应让支座连接螺栓受拔脱载荷，遇到外力冲撞门体时，剪切力直接由整根圆钢锁杆传递到门框锁座，不会出现普通薄铁皮插销弯折断裂的情况。

　　安装边界方面，整套锁具贴装在门扇表面，不需要在门扇内部开槽预埋，适配厚度从40mm到120mm的钢制门、铝合金框架门甚至实木重型门，锁杆行程可以根据门扇和门框之间的搭接宽度调整，锁扣座对应安装在门框侧边，安装完成后锁杆插入锁座的有效咬合深度不小于50mm，满足工业防护门的防误开、防外力闯入要求。防护盖板的折边做了钝角处理，没有突出的尖锐棱角，人员通行剐蹭时不会造成割伤，盖板和滑动座之间留了均匀的活动间隙，滑动锁杆时不会出现盖板蹭卡的问题。整套结构没有易损的弹性小件，长期在多粉尘、有轻微振动的车间环境下使用，只需要定期在锁杆表面涂抹润滑脂就能维持顺畅滑动，维护成本极低，建模时所有零件的装配关系完全贴合实际装配顺序，工程师做干涉检查时可以直接模拟锁杆全行程滑动，验证全开、全锁两个极限位置都不会和门体、门框周边的附加构件发生碰撞。
