CA6140车床拨叉垫片传动限位构件

　　在普通卧式车床的进给变速箱与主轴箱换挡机构里，拨叉组件承担着推动滑移齿轮沿花键轴轴向移动、切换不同传动齿数副的核心作用，而拨叉垫片是夹装在拨叉本体、换挡拨块与齿轮环槽之间的薄壁配合件，看似结构小巧，却直接决定换挡动作的旷量、齿轮啮合的对中精度以及长时间往复拨动后的磨损补偿能力。这套构件对应CA6140系列车床的换挡工位，整套组件包含主拨叉承力基体、两片调整垫片以及配套工作垫圈，三者配合完成换挡力的传递与轴向定位。

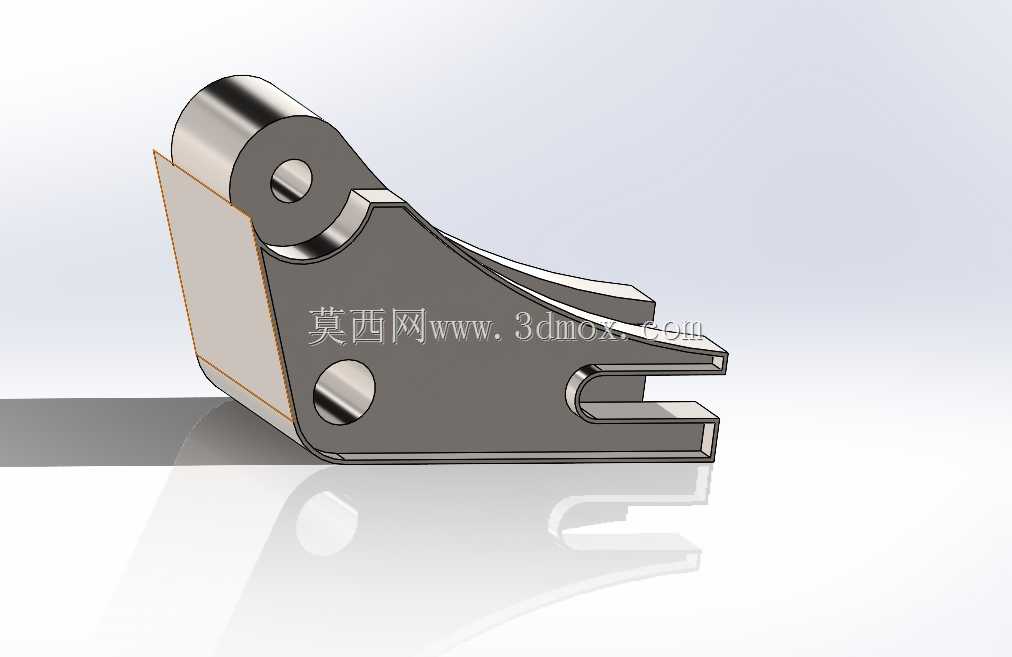

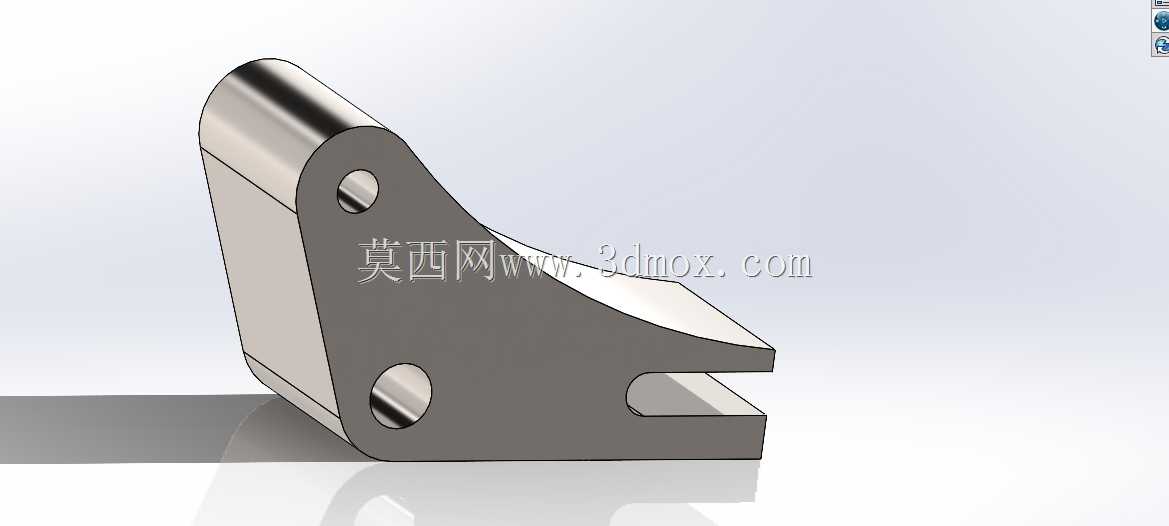

　　从实际装配边界来看，主拨叉上端的同轴圆柱孔用于套装在换挡操纵轴上，孔位的同轴度需要和操纵轴的安装基准保持一致，下端的叉脚卡入滑移齿轮的环形卡槽内，叉脚的两个平行夹持面之间预留垫片安装空间，垫片的厚度公差直接控制叉脚与齿轮环槽侧壁的侧向间隙：间隙过大时，换挡到位后齿轮会在传动负载下出现轴向窜动，打齿异响频发；间隙过小则会导致换挡手柄扳动卡滞，滑移齿轮无法顺利推入啮合位置。建模时先从拨叉的安装基准入手，先绘制上端铰接孔的回转轮廓，再沿操纵轴的径向拉伸出具承力肋板的主体外形，肋板走向顺着换挡时的受力方向布置，从上端铰接座平滑过渡到下端叉脚，避免截面突变带来的应力集中。

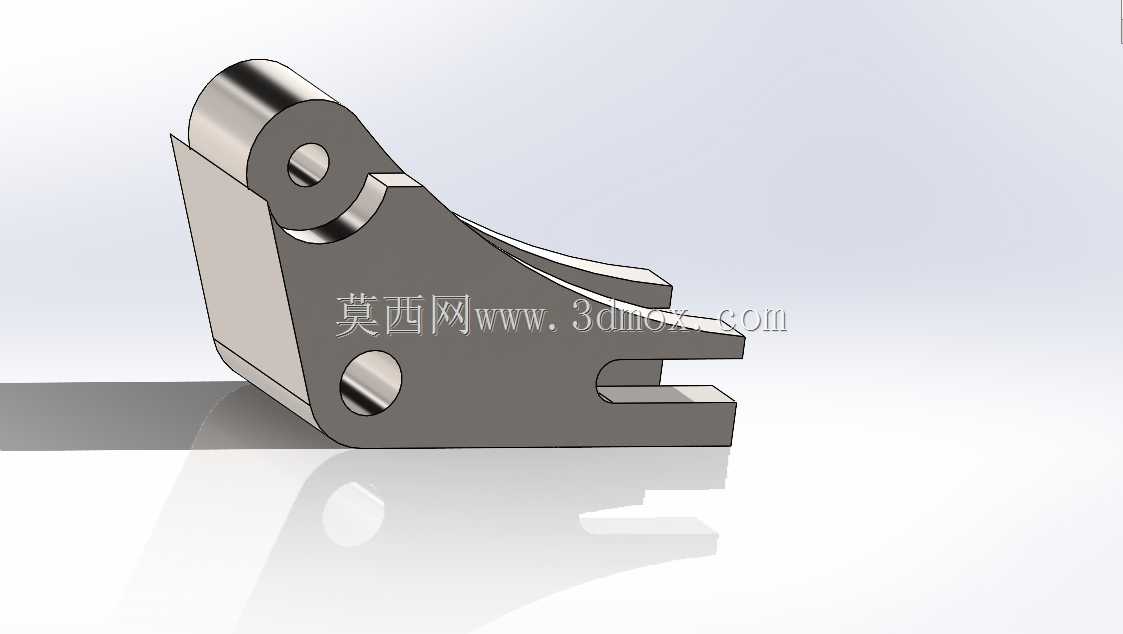

　　垫片本身采用薄钢板冲压成型，一侧弯折出贴合拨叉侧壁的定位折边，折边卡在拨叉本体的限位槽内，防止机床往复振动过程中垫片随齿轮转动发生周向偏转。垫圈则布置在铰接孔的端面位置，垫在拨叉与轴用挡圈之间，补偿拨叉沿操纵轴轴向的装配累计误差。建模过程中先完成拨叉基体的实体拉伸，在叉脚位置切出用于容纳垫片的凹槽，再单独创建垫片的平板轮廓，按照实际折弯角度生成折边特征，最后将垫片镜像装配到叉脚两侧，保证左右两侧的间隙调整量对称。

　　现场维修替换这类零件时，需要先测量原有垫片的磨损厚度，根据花键轴上滑移齿轮的实际窜动量选配对应厚度的调整垫片，装配后手动扳动换挡手柄，确认齿轮在全齿宽位置完全啮合，同时拨叉摆动无卡滞。三维建模阶段把拨叉、垫片、垫圈的配合面全部按照实际装配关系做贴合约束，能够提前排查垫片折边和拨叉肋板之间的干涉问题，也为后续出工程图标注形位公差、编排冲压工序提供完整的数模依据。
