M8规格内六角圆柱头紧固螺钉

　　在机床夹具、液压阀块、自动化模组以及各类钣金机架的装配现场，内六角圆柱头螺钉是出现频率最高的一类紧固件。它的核心价值在于能够沉入沉孔内部完成锁紧，头部不外露，既节省外部空间，又能避免运动部件与钉头发生干涉，这也是CA6140车床改造、工装板拼装和模具压板设计中大量选用该结构的原因。

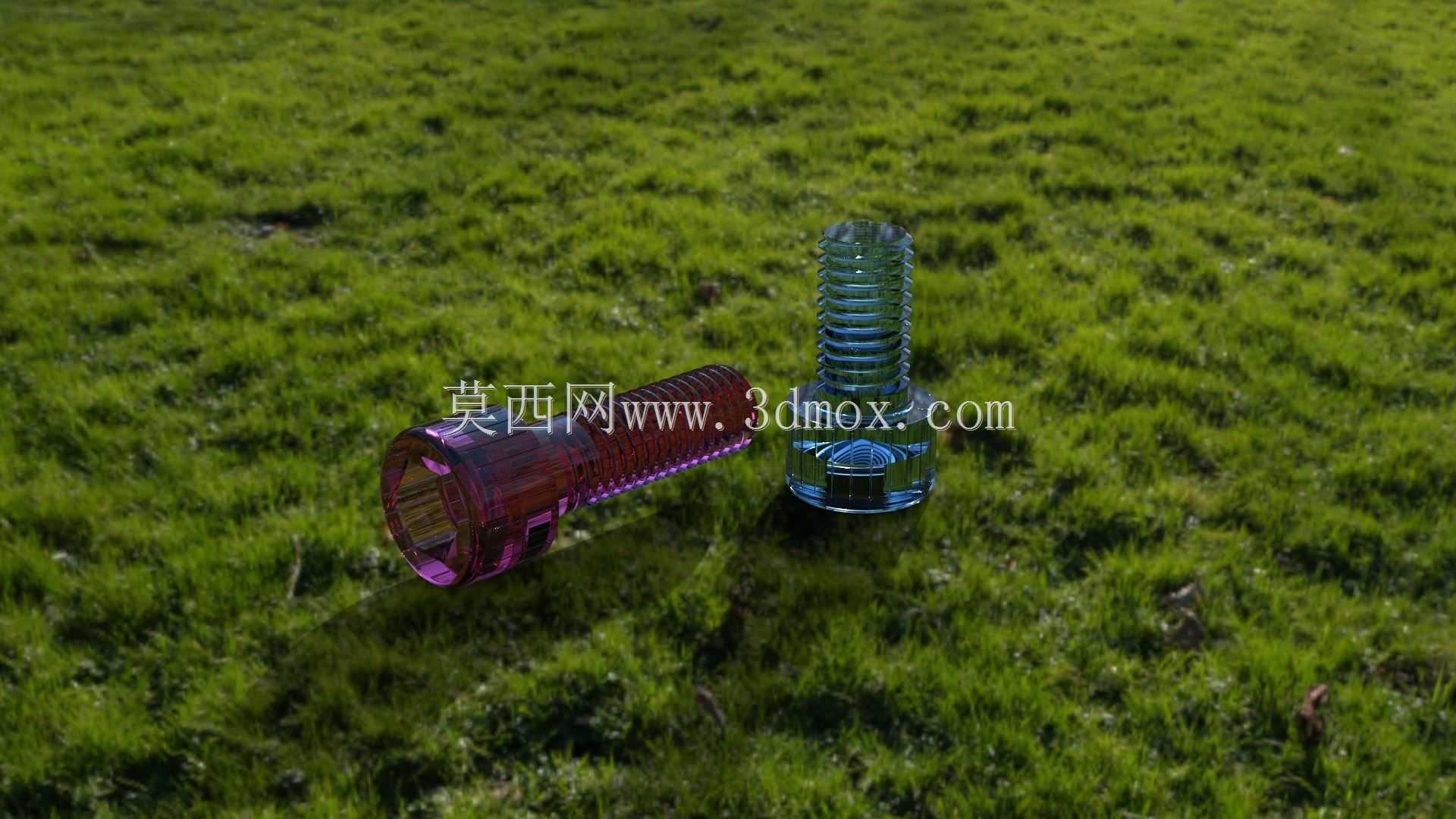

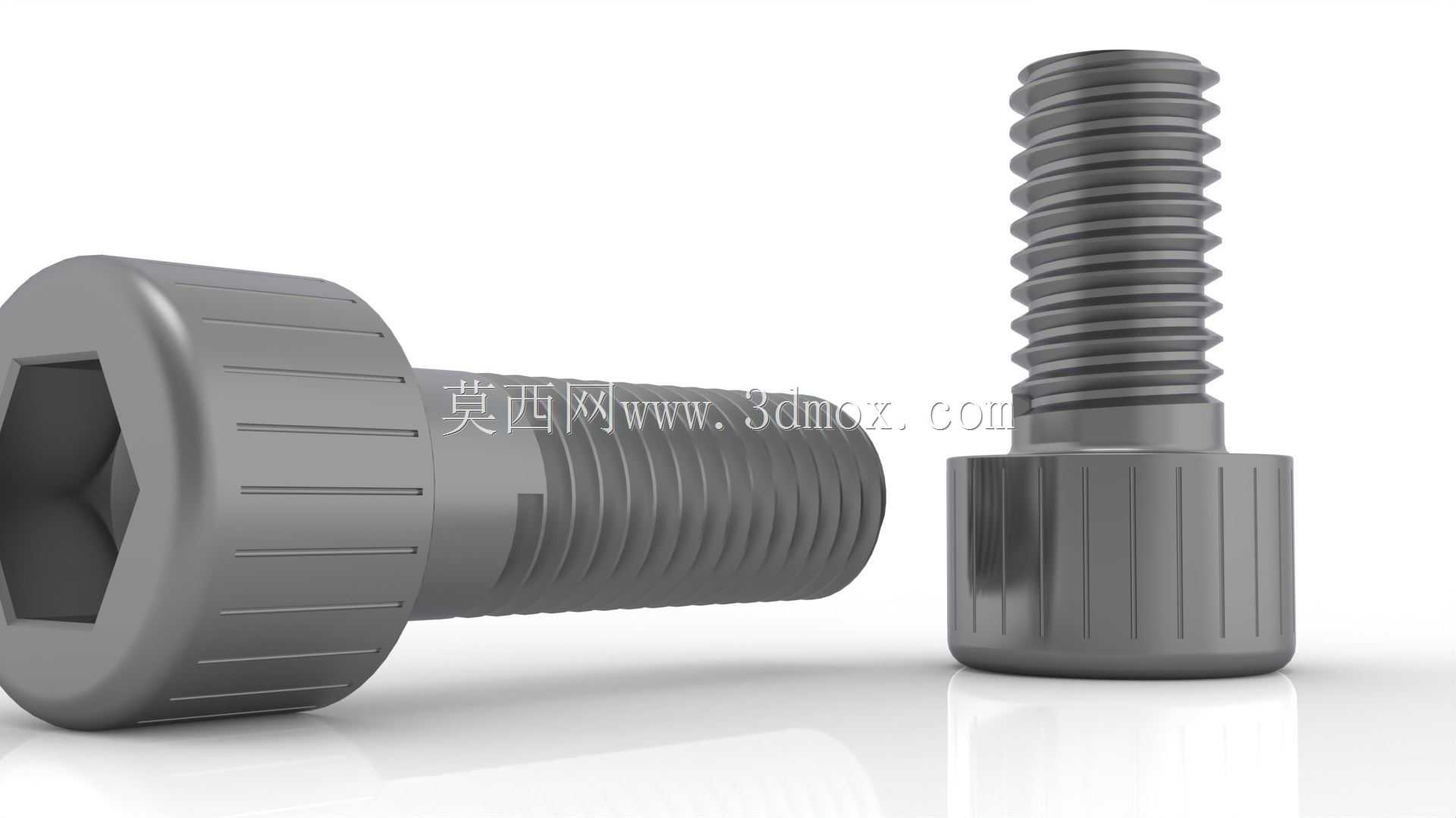

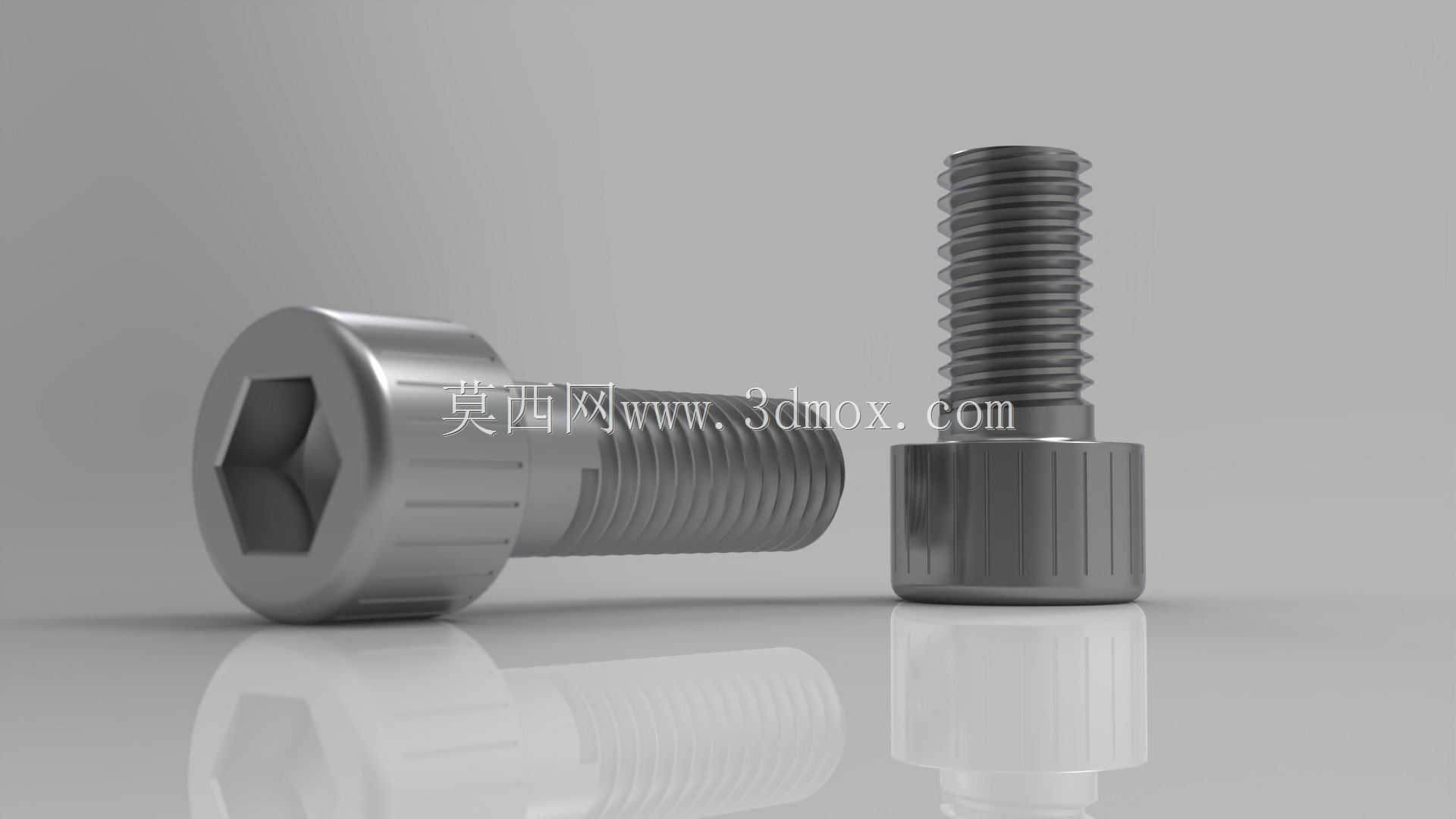

　　本次建模围绕M8公称直径、有效旋合长度25mm的常用规格展开。螺杆部分采用普通粗牙三角螺纹，牙型角60度，建模时按照标准牙距构建螺旋切除特征，牙顶与牙底保留合理圆角过渡，避免在有限元分析时出现应力奇异。钉头为圆柱形式，外圆加工出均匀分布的轴向滚花，滚花并不参与配合，却能在手工预拧、取放和分拣时显著增加摩擦力，防止螺钉从指尖滑落。

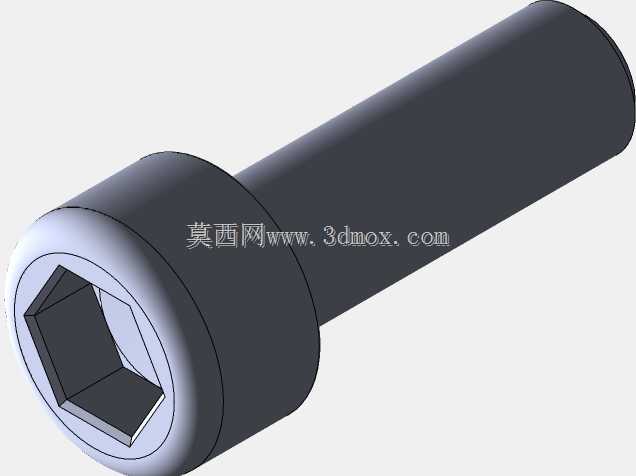

　　头部端面加工内六角凹坑，凹坑深度与对边尺寸按相应强度等级选取，保证内六角扳手能够完全插入并传递足够扭矩。建模过程中对凹坑底部的锥角、口部倒角以及钉头与螺杆交接处的过渡圆角都做了还原，这些细节直接影响热处理后的应力分布和批量冷镦成型的工艺性。钉头下端面与螺杆轴线保持严格垂直，这是夹紧力能够均匀作用在被连接件表面的关键。

　　从安装边界看，使用时需要在被连接件上加工出直径略大于钉头外径的沉孔，沉孔深度要保证钉头完全埋入或略低于板面。螺杆穿过光孔后旋入螺纹底孔，25mm的长度适合总叠厚在十余毫米范围内的钢制件连接；若涉及铝合金、铸铁等低强度基体，则需要通过增加旋合长度或加装钢丝螺套来保证螺纹承载能力。装配空间方面，内六角驱动方式只要求扳手沿轴线方向进入，相比外六角螺栓所需的周边扳手空间更小，在狭窄槽腔、密集孔位和侧壁附近布置时优势明显。

　　结构设计上还需注意螺纹收尾段。靠近钉头的一段光杆可以起到导向和定位作用，而末端的不完全螺纹与倒角则引导螺钉顺利进入底孔，避免首牙错扣。模型将钉头、光杆、完整螺纹段和末端倒角分段表达，便于在工程图中生成剖视，也方便在BOM中直接调用。

　　在三维装配环境里使用该零件时，可以把螺钉作为标准紧固件库的基础成员，配合沉孔、螺纹孔和扳手空间进行干涉检查。对需要频繁拆装的夹具盖板、导轨压块和传感器安装座，这种螺钉既能提供稳定预紧力，又能保持装配面平整，是机械结构设计中非常基础且实用的连接元件。
