CA6140车床铝制泵体壳体结构

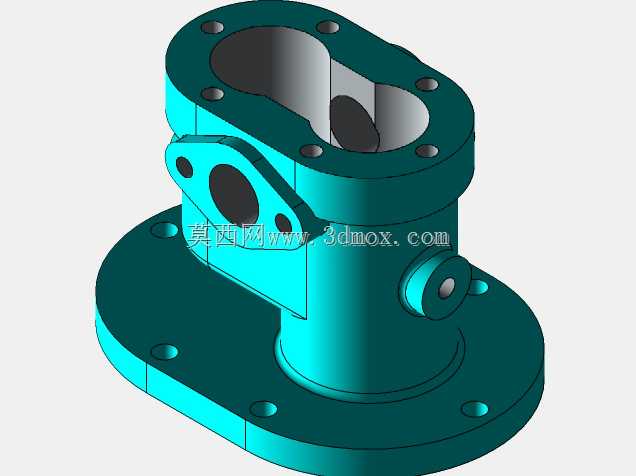

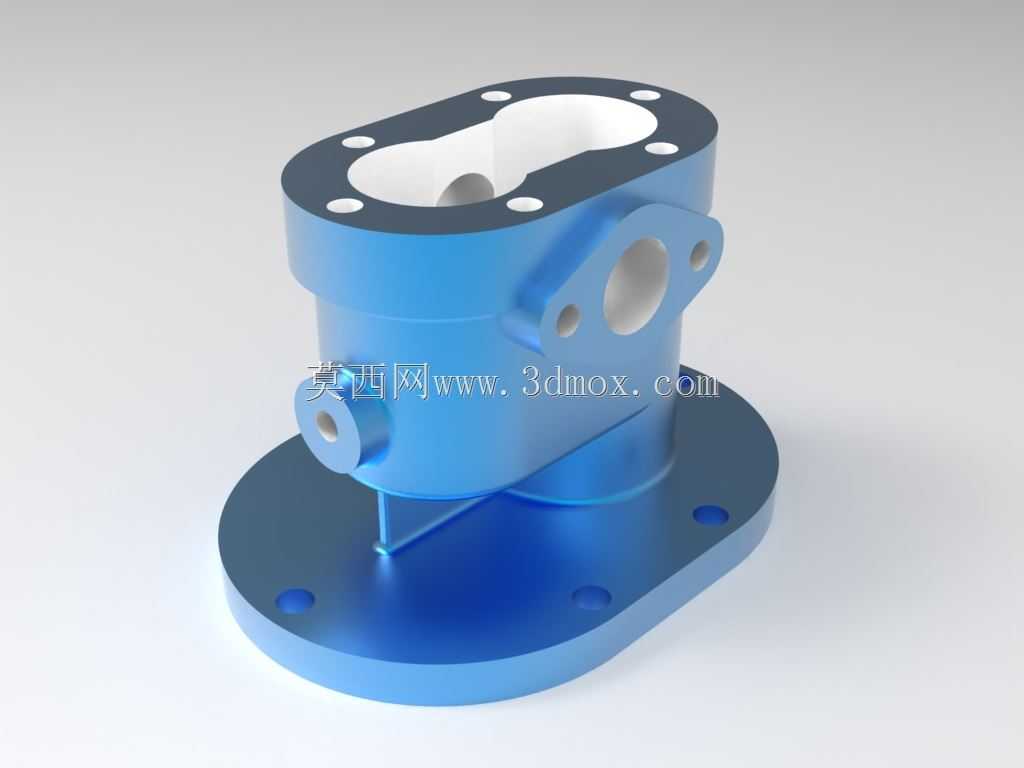

　　该铝制壳体属于CA6140普通车床配套的泵体类承载构件，整体采用铸铝毛坯经机加工成型，在车床润滑系统、液压供油回路中承担介质导流、元件安装与腔体密封的作用。壳体下部为异形椭圆安装法兰，法兰面预留四个沉头安装孔，可直接贴合机床床身的安装基面，通过螺栓完成固定，法兰与上部腔体之间设置三角形加强筋，抵消泵体工作时管路振动带来的交变载荷，避免安装面出现翘曲变形。

　　从腔体结构来看，壳体上部开设腰形贯通主腔，主腔端面均布六个螺纹连接孔，用于配合端盖完成轴向密封，腔体内壁预留轴承位与轴穿设通道，可容纳泵组的转子、传动轴与密封组件；壳体侧部分别伸出两组同轴凸台法兰，凸台中心开设通孔，作为介质进出流道与外接管路的对接接口，凸台端面同样预留连接孔位，可对接油管接头、控制阀块或者压力表座，侧方小尺寸凸台可作为泄油口、排气口或者传感器安装位使用。

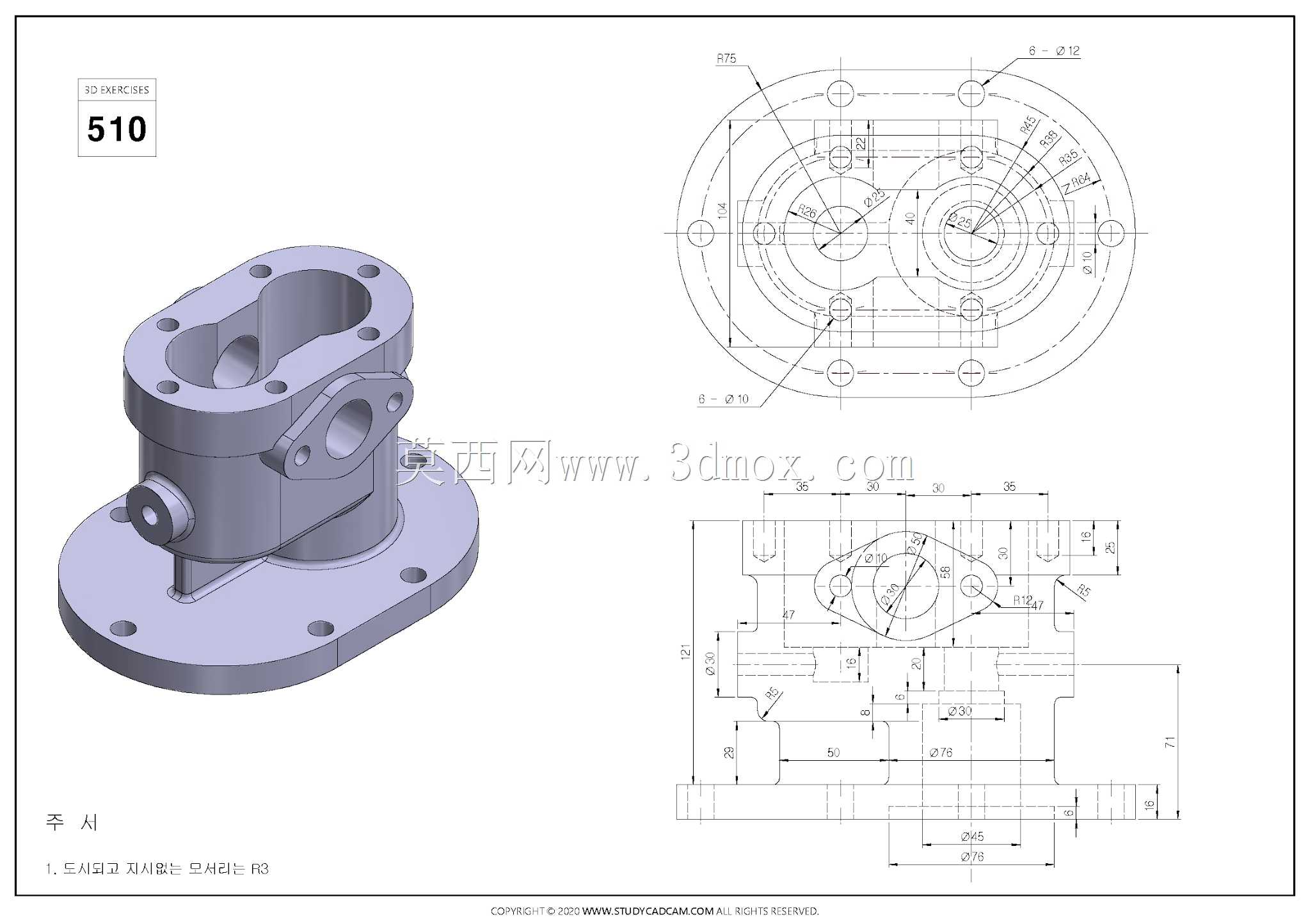

　　建模过程中优先以安装法兰底面为装配基准，先绘制法兰轮廓草图拉伸得到底座，再叠加中部变径腔体、上部腰形法兰与侧部各凸台结构，对内部流道采用抽壳与布尔切除结合的方式保证腔体壁厚均匀，所有安装孔位、凸台止口均按照实际装配公差预留加工余量，加强筋位置按照铸造工艺要求设置过渡圆角，避免应力集中。该构件在整机布局中处于车床主轴箱下方的供油单元区域，安装边界需要避让周边的走管空间与床身筋板，进出油口的朝向需匹配管路走向，装配后端面密封面的平面度直接决定泵组的保压性能，铝材质的选用同时兼顾了轻量化与散热需求，能够在润滑油持续循环过程中将介质热量快速导出，维持供油系统温度稳定。
